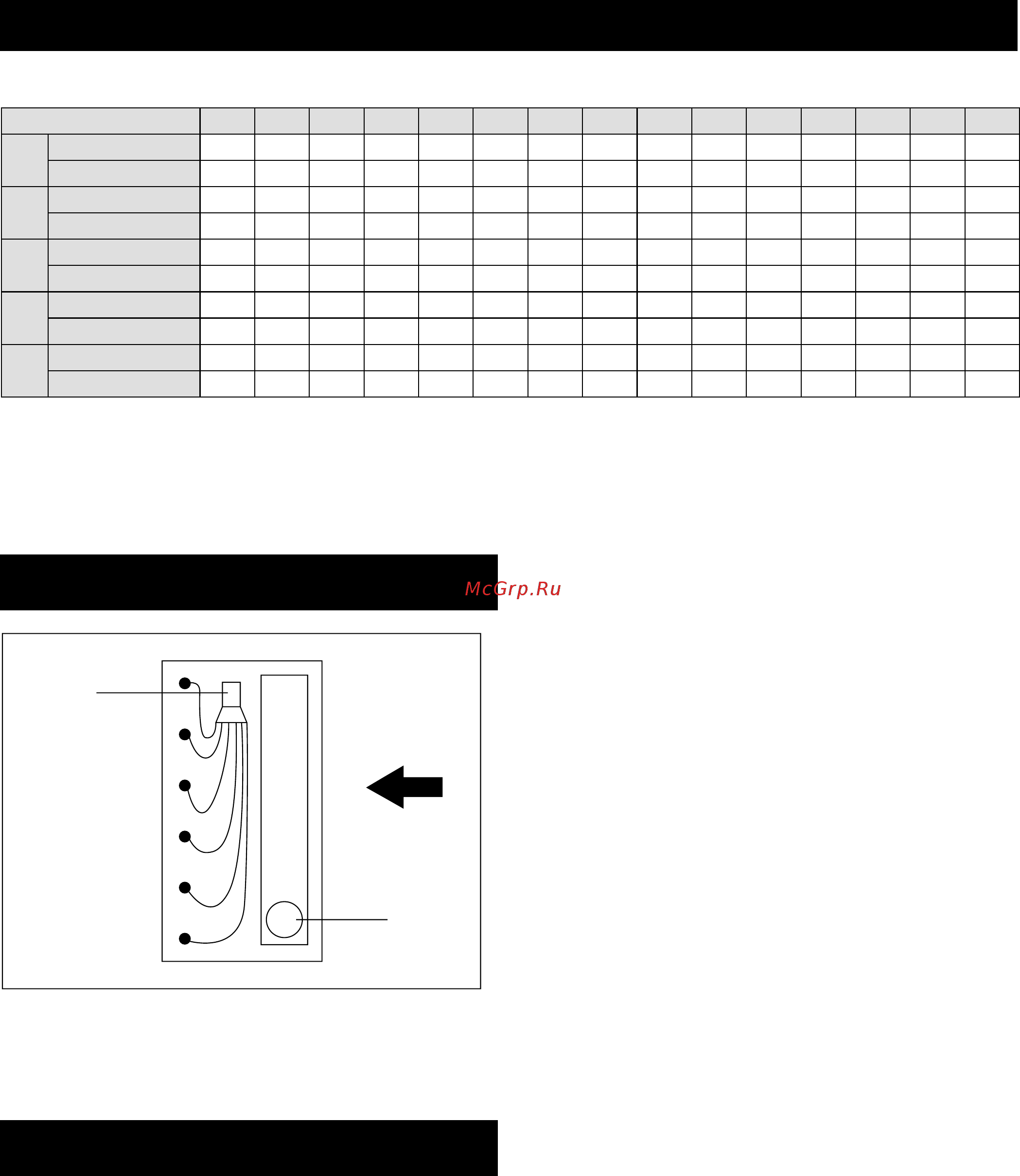

7 - МОНТАЖ (продолжение)
Объем воды в теплообменниках и диаметры соединительных патрубков
20 40 60 90 120 160 200 240 300 360 400 500 700 900 1000
1
1.12.12.63.13.75.26.17.09.511.4-----
Ø 26 x 3426 x 3426 x 3426 x 3426 x 3426 x 3426 x 3426 x 3433 x 4233 x 42-----
2
1.6 3.0 4.0 5.7 6.8 9.4 11.3 16.7 20.1 24.0 30 42 49 72 82
Ø 26 x 34 26 x 34 26 x 34 33 x 42 33 x 42 33 x 42 33 x 42 50 x 60 50 x 60 50 x 60 50 x 60 66 x 76 66 x 76 66 x 76 80 x 90
4
2.5 4.8 7.5 9.5 11.5 19.7 23.4 31.2 37.4 44.9 56 68 88 116 136
Ø 26 x 34 26 x 34 33 x 42 33 x 42 33 x 42 50 x 60 50 x 60 66 x 76 66 x 76 66 x 76 66 x 76 66 x 76 80 x 90 80 x 90 80 x 90
6
3.4 7.2 10.4 15.7 18.9 30.5 36.0 41.4 53.4 64.2 77 101 122 160 209
Ø 26 x 34 33 x 42 33 x 42 50 x 60 50 x 60 66 x 76 66 x 76 66 x 76 80 x 90 80 x 90 66 x 76 80 x 90 80 x 90 102 x 114 102 x 114
8
4.7 9.7 14.0 19.5 23.5 37.1 44.4 54.7 65.7 79.0 98 128 169 223 264
Ø 33 x 42 40 x 49 40 x 49 50 x 60 50 x 60 66 x 76 66 x 76 80 x 90 80 x 90 80 x 90 66 x 76 80 x 90 102 x 114 102 x 114 102 x 114
Типоразмер TR
Объем воды, л
Объем воды, л
Объем воды, л
Объем воды, л
Объем воды, л
соедин. патрубка
соедин. патрубка
соедин. патрубка
соедин. патрубка
соедин. патрубка
ряд
ряда
ряда
рядов
рядов
Примечание:
1) Теплообменники типа WM - воздухонагревательные и воздухоохладительные, от 1 до 8 рядов, для типоразмеров от 20 до 360
2) Теплообменники типа WK - воздухонагревательные и воздухоохладительные, от 2 до 8 рядов, для типоразмеров от 400 до 1000
3) Растояние между ребрами - 2.1, 2.5, 3.2 мм для теплообменников типа WM, 2.0 или 3.0 для теплообменников типа WK
4) Тип трубных соединений - наружная резьба BSP для диаметров от 26х34 до 50х60, гладкая труба для диаметров равных или более
66х76
7.5 - Теплообменники непосредственного
испарения
Теплообменники непосредственного испарения (фре-
оновые) могут быть одно- или многоконтурными. Каж-
дый теплообменник и/или каждый контур имеет свой
собственный вход (с распределительным “пауком”) и
выход хладагента.
Вход хладагента
Выход хладагента
Направление воз-
душного потока
При правильной установке теплообменника выходной
фреоновый патрубок должен быть расположен вни-
зу, на входе воздушного потока, а входной патрубок с
распределительным “пауком” - на выходе воздушного
потока из теплообменника.
Позиции входа и выхода хладагента у фреонового теп-
лообменника необходимо сверять с прилагаемой схе-
мой.
Если температура воздуха на выходе из фреонового
теплообменника ниже 0
о
С, может происходить об-
разование наледи на его оребрении, поэтому насто-
ятельно рекомендуется подбирать теплообменник и
рассчитывать температуру испарения (на выходе из
теплообменника) таким образом, чтобы на выходе из
теплообменника она была выше точки, приводящей к
обмерзанию оребрения.
Даже если температура испарения приемлема при
полной тепловой нагрузке, обязательно нужно обеспе-
чить, чтобы она была удовлетворительной также и при
частичной нагрузке на теплообменник. Для этой цели
рекомендуется устанавливать инжекционный клапан
горячего газа.
7.6 - Электрокалориферы
Стандартные электрокалориферы подключаются по
типу “звезда” к электросети с параметрами 400 В-3 Ф
- 50 Гц и имеют два термостата безопасности - с авто-
матическим и ручным перезапуском.
В дополнение к этим двум устройствам защиты настоя-
тельно рекомендуется также устанавливать:
- реле контроля воздушного потока, срабатывающее
при значительном сокращении величины расхода воз-
духа, проходящего через электрокалорифер;
- контроллер задействования ступеней регулирования
мощности в зависимости от величины проходящего
воздушного потока;
- контроллер задержки по времени отключения венти-
лятора - через 15 минут после отключения электрока-
лорифера.
Фирма-изготовитель снимает с себя всякую ответс-
твенность за несчастные случаи и повреждения обо-
рудования при несоблюдении вышеуказанных реко-
мендаций.
