20
13
24
1
2
3
4

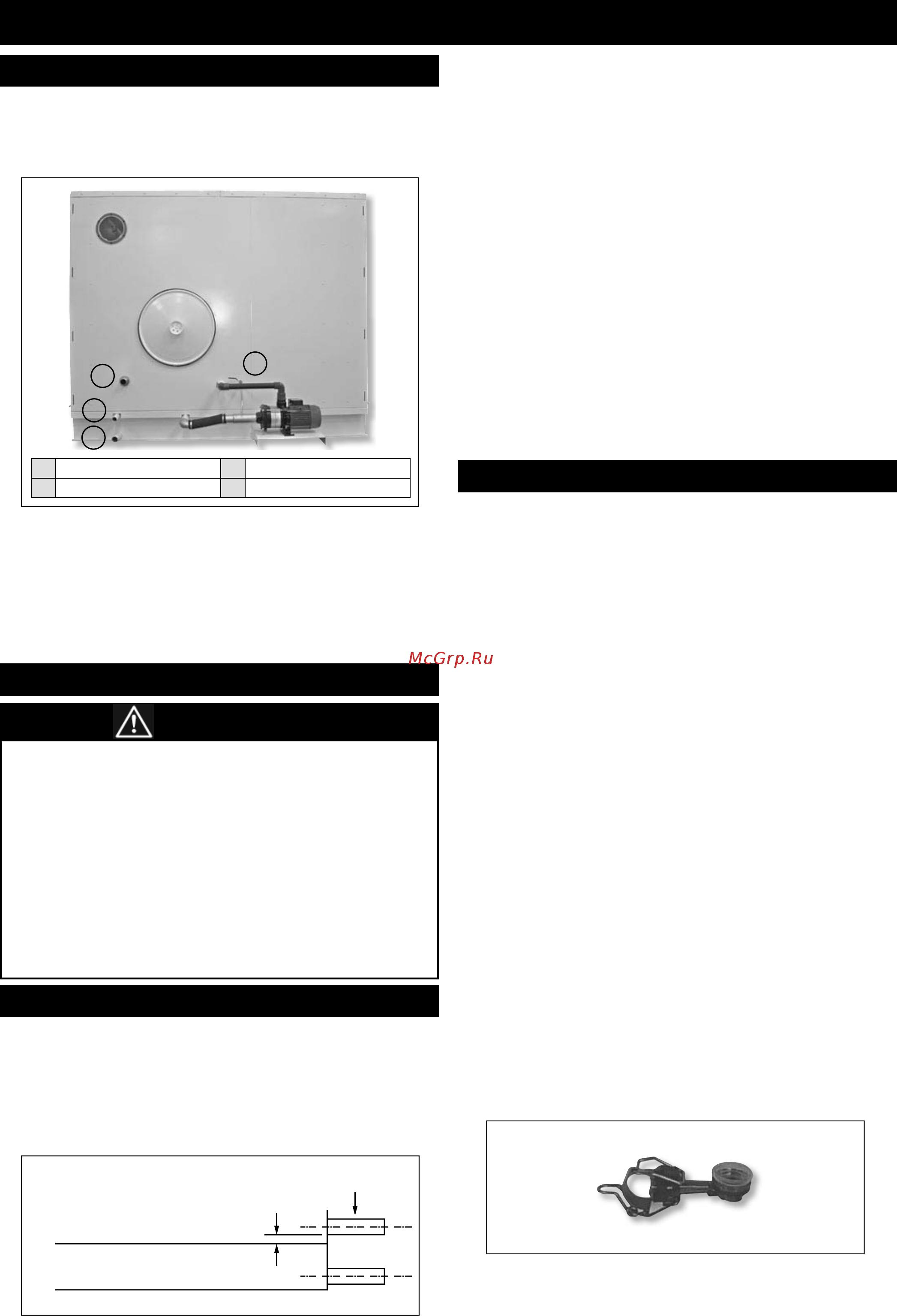

9 - КАМЕРА ОРОШЕНИЯ ФОРСУНОЧНОГО ТИПА
9.1 - Гидравлические соединения
В камере орошения линия слива из бака, переливная
линия и отводная линия слива (для поддержания нуж-
ной концентрации минеральных солей в воде) должны
подключаться к дренажной магистрали.
Во избежание возврата воды в бак увлажнителя на
дренажной линии следует организовать переливной
сифон в соответствии со схемой, помещенной на бло-
ке увлажнения. Питательная вода в бак должна пода-
ваться из городской магистрали питьевой воды. При
необходимости на входе в увлажнитель нужно устанав-
ливать водяной фильтр.
9.2 - Электроподключение
Перелив
Слив из бака
Подача питательной воды
Отводной слив (поддержание концент-
рации минерал. солей)
Внимание!
Работы по электроподключению секции увлажнения
должны выполняться квалифицированным персо-
налом в соответствии с правилами по технике безо-
пасности. Циркуляционный насос предназначен для
электропитания 230/400 В - 3 Ф. Силовые кабели не-
обходимо подключить к внешнему контактному блоку
увлажнителя (см. прилагаемые инструкции по уста-
новке насоса и запуску камеры увлажнения).
Нельзя включать насос без его предварительной
подготовки и при отсутствии допустимого мини-
мума воды в увлажнителе!
9.3 - Первый запуск
Очистите поддон от загрязнений.
Наполните бак водой, проверьте герметичность гид-
равлических соединений.
Отрегулируйте поплавковый клапан так, чтобы макси-
мальный уровень воды был на 5 мм ниже нижней точки
перелива.
Уровень
воды
Патрубок
перелива
Минимум
5 мм
Отвинтите заглушку фильтра (см. документацию, при-
лагаемую к насосу).
Постепенно полностью заполните насос и входной пат-
рубок водой.
Установите на место заглушку фильтра.
Подайте электропитание к насосу, быстро нажав вы-
ключатель. Проверьте правильность направления вра-
щения циркуляционного насоса (указано стрелкой на
корпусе насоса). При необходимости (если направле-
ние вращения не соответствует нужному) поменяйте
подключение фаз.
Промывка увлажнителя
При выключенном вентиляторе центрального конди-
ционера запустите насос увлажнителя и оставьте ра-
ботающем на 30 минут. Отводная линия слива должна
быть открыта. Остановите насос, слейте воду из бака,
почистите его и опять налейте в бак воду.
9.4 - Техническое обслуживание
Обслуживание в период использова-
ния системы увлажнения
Регулярно сливайте воду из бака, чистите и дезинфи-
цируйте его для того, чтобы минимизировать вероят-
ность образования в нем микроорганизмов.
Поддерживайте необходимую концентрацию мине-
ральных солей в воде для того, чтобы не превышать
допустимого уровня. Откройте на 1/4 оборота клапан
отводной линии слива и включите насос на 15 минут.
Выключите насос и закройте клапан на 1/4 оборота.
Периодичность выполнения данной процедуры зави-
сит от жесткости питательной воды (чем выше жест-
кость, тем чаще нужно выполнять эту процедуру).
В период бездействия увлажнителя обязательно сли-
вате из него воду.
Часто и регулярно чистите и дезинфицируйте бак.
Почистите каждую распылительную форсунку и ее от-
верстия. Для этого демонтируйте форсунку, отсоеди-
нив ее зажим и вывинтив фиксаторы прозрачной час-
ти. При необходимости форсунки нужно заменять.
Подготовка насоса к запуску
Необходимость и частота выполнения техническо-
го обслуживания камеры увлажнения определяются
вероятностью образования в баке мироорганизмов и
грибков.
Рекомендуется регулярно проводить лабораторный
контроль качества воды.
Обслуживание в период бездействия
системы увлажнения
При продолжительном бездействии обеспечьте защиту
увлажнителя от замерзания воды в нем, слив воду из
бака, насоса и труб.
