13
7 - МОНТАЖ
Монтаж данного оборудования следует выполнять
всоответствии с законодательством, нормами и правилами,
действующими на территории данной страны.
Ответственность за соблюдение указанных нормативов
полностью возлагается на монтажную организацию.
Монтаж должны выполнять только уполномоченные на
проведение подобного рода работ специалисты, прошедшие
соответствующий инструктаж, знающие данное оборудование
и правила безопасной работы с ним.
При производстве работ с деталями из листового металла,
самонарезными винтами, скобами и тому подобными
элементами, которые по своей конструкции имеют острые
края и оконечности, монтажники во избежание получения
травы должны соблюдать соответствующую осторожность.
Опорная рама, поставляемая для каждого транспортного
модуля агрегата, позволяет устанавливать агрегат
непосредственно на плоский пол.
Для упрощения процесса сборки и обеспечения естественного
стока конденсата из поддонов в дренаж каждая секция должна
быть отнивелирована по горизонтали.
Виброамортизаторы, если они необходимы, следует
устанавливать между опорной рамой и полом. После
установки необходимо удостовериться в отсутствии
вибрации. Очень важно для этого обеспечить ровную
горизонтальную поверхность агрегата по всей его длине.
При выборе позиции агрегата необходимо учитывать
возможность свободного доступа к нему с целью проведения
периодического обслуживания.
Вокруг агрегата следует оставить достаточно свободного
пространства для подсоединения водяных труб
7.1. Общие рекомендации по монтажу и
выбору позиции агрегата
ВНИМАНИЕ!
В стандартном исполнении кондиционеры
предназначаются для монтажа только внутри помещения.
При необходимости наружной установки следует
предусмотреть дополнительные принадлежности для
защиты агрегата от атмосферных воздействий, например,
специальную крышу, колпаки, навесы от дождя и т.п.,
поставляемые опционально.
теплообменников и дренажной линии, для выполнения замены
фильтров, проверки и чистки поддонов для сбора конденсата,
контроля системы смазки, регулировки натяжения клинового
ремня. Сервисное пространство с боковой стороны агрегата
должно быть таким, чтобы в дальнейшем можно было
беспрепятственно демонтировать теплообменники или

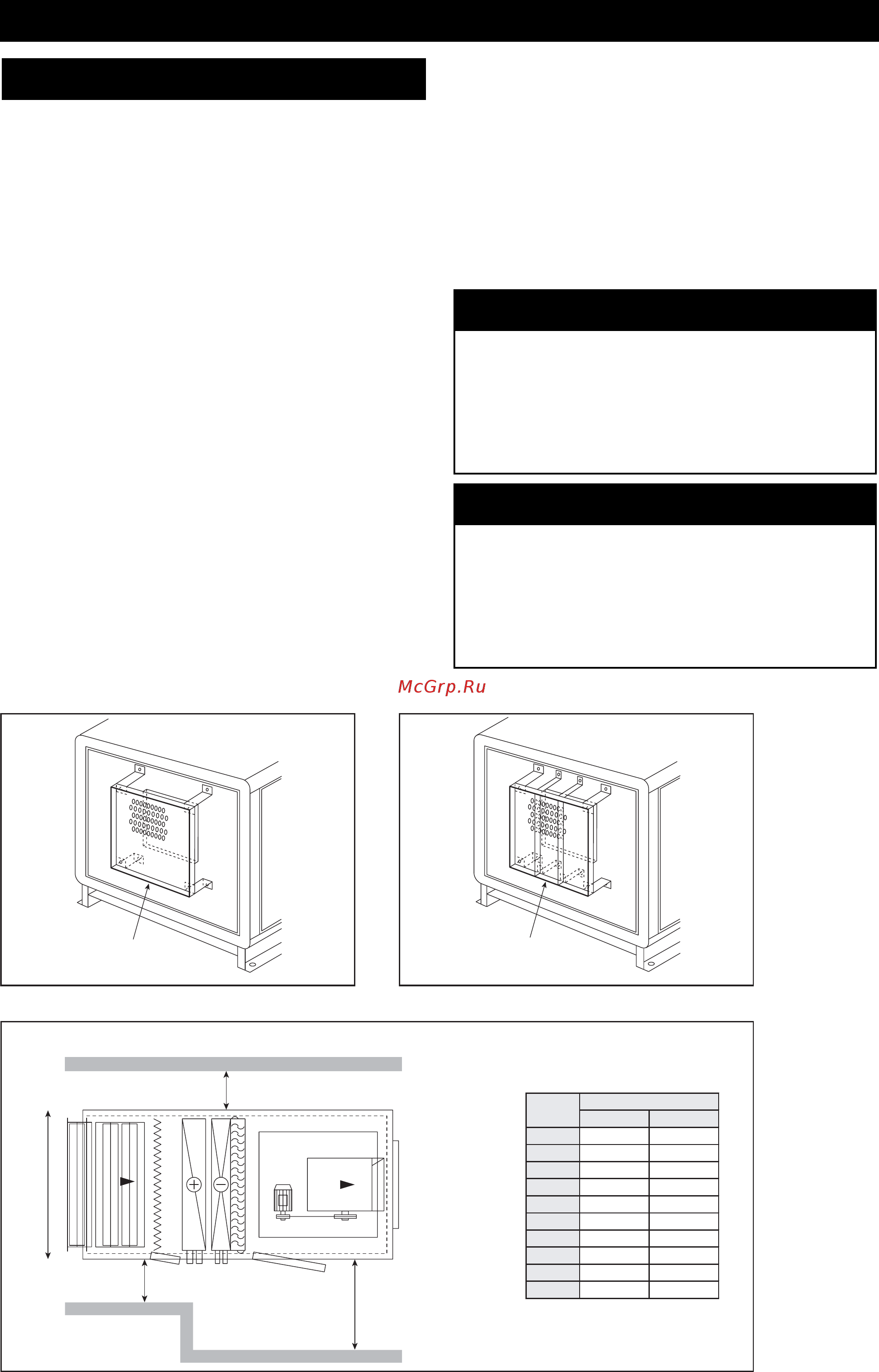

вентиляторы. На рис. 4 показаны минимальные свободные
зазоры между агрегатом и стенами венткамеры.
Входные и выходные воздуховоды подсоединяются к агрегату
посредством гибких вставок, которые можно крепить либо к
фланцам воздухораспределительного отверстия, либо
непосредственно к каркасу корпуса агрегата на полное
торцевое отверстие входа/выхода воздуха.
ОСТОРОЖНО!
Воздухораспределитель, монтируемый на стороне раздачи
воздуха приточного вентилятора, поставляется отдельно
от секции агрегата, поэтому должен устанавливаться
непосредственно на месте монтажа (см.
нижеприведенные схемы монтажа
воздухораспределителей для различных типоразмеров
кондиционера).
Монтаж воздухораспределителя для агрегатов
типоразмеров PR 20 - PR 300
Монтаж воздухораспределителя для агрегатов
типоразмеров PR 360
ANL
L/2
L+100
AS
Соединительные водяные
патрубки теплообменников
Не менее 1 метра
Сервисный зазор для обслуживания
вентилятора и теплообменника
L + 1 0 0 L/2
20 815 358
40 815 358
60 11 20 51 0
90 14 25 66 3
120 1425 663
160 1730 663
20 0 2035 81 5
240 2035 968
300 2035 968
360 2035 968
Типоразмер
Размеры
Фальцованные кромки
воздухораспределителя должны
быть направлены наружу
Фальцованные кромки
воздухораспределителя должны быть
направлены наружу
Рис. 4 - (вид сверху)
Минимальные сервмсные зазоры
