18

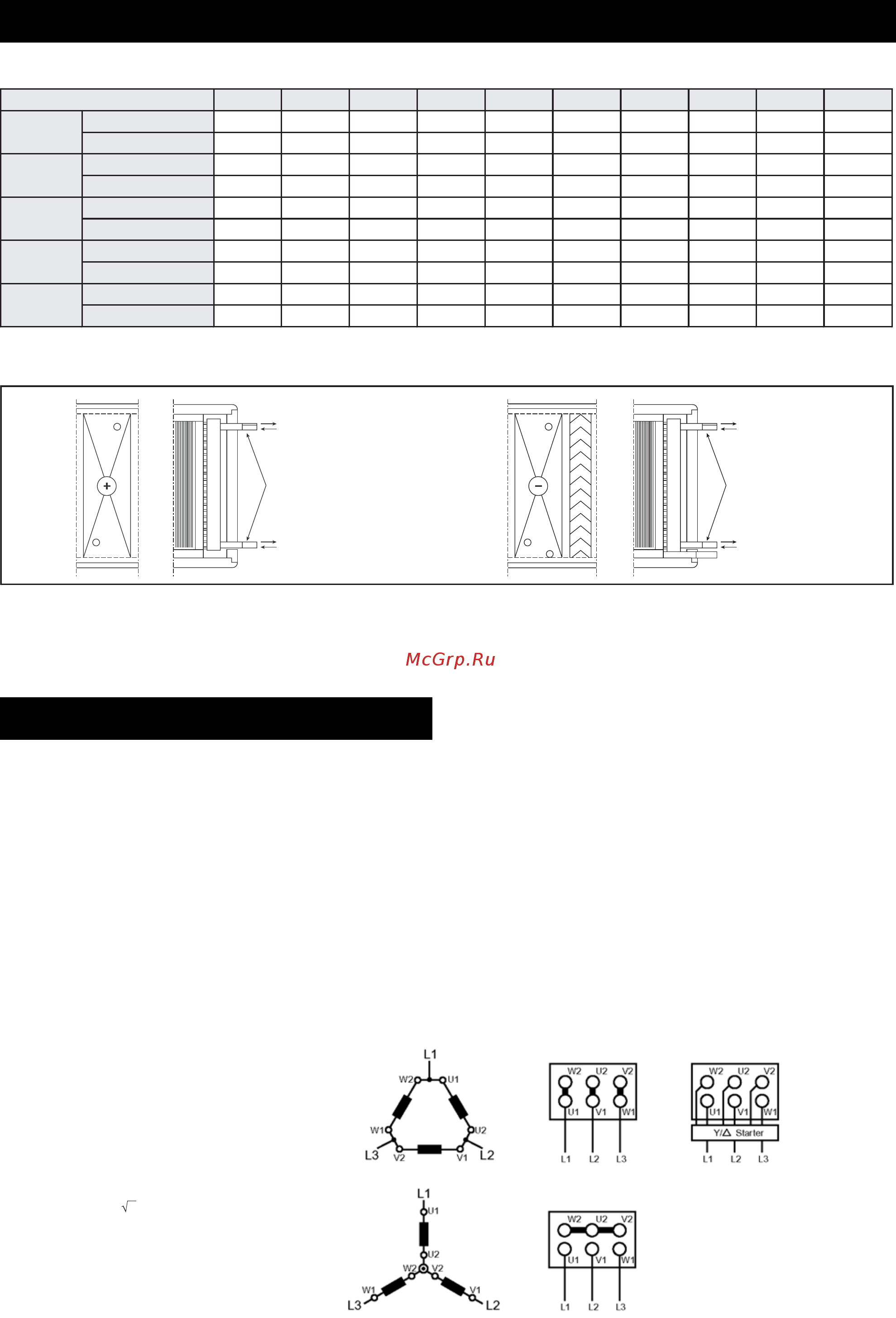

7 - МОНТАЖ (продолжение)
Технические характеристики теплообменников - объем воды и диаметр соединительных патрубков
Центральные кондиционеры поставляются без электрической
панели управления. Поэтому подключение электродвигателей
к сети питания выполняется на месте монтажа. Все
электродвигатели спроектированы и изготовлены в
соответствии с действующими стандартами.
Подключение электродвигателя выполняется согласно
идентификационной табличке и электросхеме, размещенной
в контактной коробке.
Все электродвигатели стандартно комплектуются
встроенным нормально замкнутым тепловым реле защиты
от перегрузки.
7.5. Электроподключение
Реле обязательно должно подключаться к цепи управления
электродвигателя. При несоблюдении данного требования
гарантийные обязательства фирмыизготовителя на
электродвигатель теряют силу.
Электрические панели нельзя монтировать на дверцах или
панелях, являющихся инспекционными, т.е. предоставляющими
доступ к внутренним компонентам агрегата.
Вход силовых кабелей в агрегат должен обеспечиваться через
кабельные сальники, вмонтированные в панель агрегата.
Во избежание утечек воздуха все отверстия кабельных входов
на панели агрегата следует тщательно загерметизировать
уплотнителем.
Односкоростные электродвигатели (1)
20 40 60 90 12 0 160 20 0 240 30 0 360
Ø присоед. размер 26 x 34 26 x 34 26 x 34 26 x 34 26 x 34 26 x 34 26 x 34 26 x 34 33 x 42 33 x 42
Объем воды (л) 1. 1 2.1 2. 6 3.1 3.7 5.2 6. 1 7.0 9.5 11.4
Ø присоед. размер 26 x 34 26 x 34 26 x 34 33 x 42 33 x 42 33 x 42 33 x 42 50 x 60 50 x 60 50 x 60
Объем воды (л) 1. 6 3.0 4. 0 5.7 6.8 9.4 11 .3 16 .7 20 .1 24 .0
Ø присоед. размер 26 x 34 26 x 34 33 x 42 33 x 42 33 x 42 50 x 60 50 x 60 66 x 76 66 x 76 66 x 76
Объем воды (л) 2. 5 4.8 7. 5 9.5 11 .5 19 .7 23 .4 31 .2 37 .4 44 .9
Ø присоед. размер 26 x 34 33 x 42 33 x 42 50 x 60 50 x 60 66 x 76 66 x 76 66 x 76 80 x 90 80 x 90
Объем воды (л) 3. 4 7.2 10 .4 15 .7 18 .9 30 .5 36 .0 41 .4 53 .4 64 .2
Ø присоед. размерe 33 x 42 40 x 49 40 x 49 50 x 60 50 x 60 66 x 76 66 x 76 80 x 90 80 x 90 80 x 90
Объем воды (л) 4. 7 9.7 14 .0 19 .5 23 .5 37 .1 44 .4 54 .7 65 .7 79 .0
6рядный
(+ ) & ()
8рядный
()
Типоразмер
1рядный
(+ )
2рядный
(+ ) & ()
4рядный
(+ ) & ()
Øприсоединительный размер Øприсоединительный
размер
Примечания:
Теплообменники типа WM: 1 - 6-рядные воздухонагревательные теплообменники (+) и 2 - 8-рядные воздухоохладительные
теплообменники (-). Расстояние между ребрами: 2.1, 2.5 или 3.2 мм.
Тип соединительного патрубка: для диаметров от 26 х 34 до 50 х 60 - с наружной резьбой британского стандарта BSP; для
диаметров 66 х 76 и более - гладкие патрубки под сварку.
(1) Приведенные электросхемы действительны для следующих электродвигателей:
- напряжение питания: 3Ф - 230В ∆ / 400В Y; мощность: от 0.25кВт до 4.5кВт для скорости вращения 1500 об/мин или от 0.25 кВт до 5.5кВт для скорости
вращения 3000 об/мин;
- напряжение питания: 3Ф - 400В ∆ ; мощность 5.5 кВт и выше для скорости вращения 1500 об/мин; пускатель Y / ∆.
Непосредственный
(D.O.L) запуск
Принципиальные схемы
подключения
Схемы внешних подключений
Запуск Y / ∆
Электродвигатели с возможностью двойного
подключения (Y /
∆∆
∆∆
∆) взависимости от
напряжения питания
Линейное напряжение: U
Способ подключения: ∆
(для меньшего напряжения
питания из указанных в
идентификационной табличке)
Например: 230 В / ∆
Линейное напряжение: U 3
Способ подключения: Y
(для меньшего напряжения
питания из указанных в
идентификационной табличке)
Например: 400 В / Y
