7 - МОНТАЖ (продолжение)
Все подсоединяемые гидравлические трубопроводы должны
быть выполнены в соответствии с действующими
промышленными стандартами.
Нельзя прикладывать чрезмерных усилий при подсоединении
трубопроводов к патрубкам коллекторов теплообменников.
Трубопроводы должны иметь собственные опорные
держатели, обеспечивающие независимость фиксации труб и
теплообменника. Для придания соединениям
соответствующей гибкости настоятельно рекомендуется
устанавливать на входе и выходе воды гибкие
виброизоляторы.
Гидравлическая линия должна иметь в верхней точке
выпускной воздушный клапан, а в нижней точке - сливное
отверстие.
Для возможности выполнения технического обслуживания
теплообменников необходимо на входе и выходе воды
установить запорные вентили.
С целью обеспечения надлежащего функционирования
теплообменников и естественного слива воды из них и из
сборников конденсата, кондиционер должен располагаться на
строго горизонтальной поверхности.
Подключение теплообменников к прямой и обратной
линиям (входа/выхода) воды
Водяные теплообменники кондиционера оборудованы
стальными коллекторами с выведенными наружу агрегата
соединительными патрубками, один из которых расположен в
верхней части, а другой - в нижней части коллектора. Такая
конструкция позволяет использовать один и тот же
теплообменник как при левосторонней, так и при
правосторонней схеме подключения.
Для обеспечения оптимальной эффективности теплопередачи
направление входящей воды должно быть противоположным
направлению движения проходящего через теплообменник
воздуха, т.е. при выборе стороны подключения следует
руководствоваться принципом противотока.
Таким образом, при правостороннем подключении линия
подачи воды должна подсоединяться к нижнему патрубку
теплообменника, а при левостороннем подключении - к
верхнему патрубку (см. Рис. 8А и 8B).

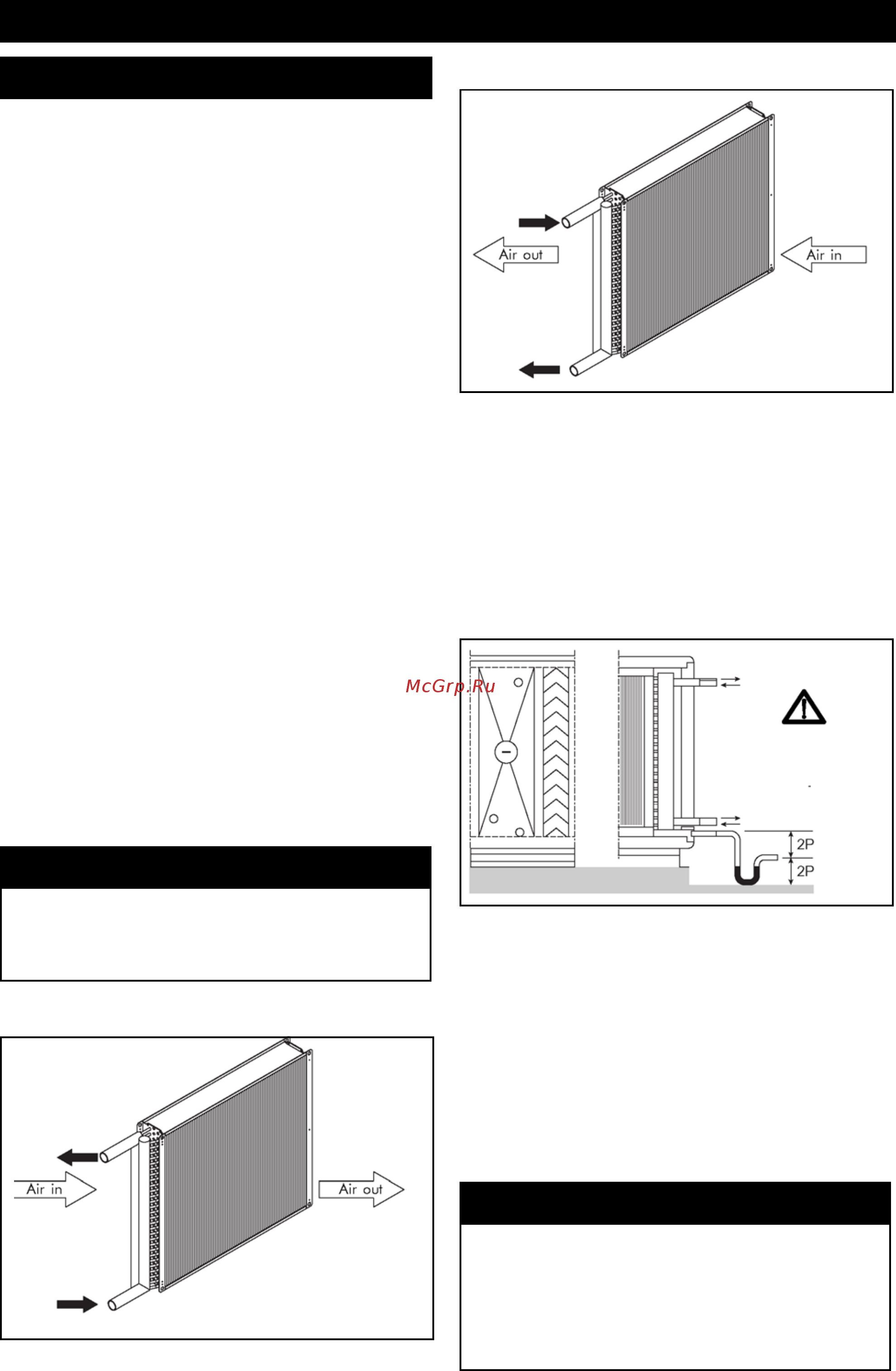

7.4. Гидравлические соединения
Рис. 8В - Левосторонняя схема подключения
теплообменника
ВНИМАНИЕ!
Перед выполнением работ по приготовлению
раствора антифриза следует внимательно прочитать
соответствующую инструкцию. Некоторые
незамерзающие жидкости в чистом виде имеют более
высокую точку замерзания, чем в водных растворах.
Фирма-изготовитель не несет ответственности за
обмерзание водяных теплообменников и за
вызванные этим последствия!
Рис. 8А - Правосторонняя схема подключения
теплообменника
Подготовка водяных теплообменников к зимнему
периоду
В холодное время года при отключении всего агрегата, при
неисправности воздушных клапанов или системы их
управления может происходить замерзание воды в
теплообменниках и, как следствие, выход их из строя.
Во избежание этого необходимо полностью слить воду из
теплообменников, если они не будут эксплуатироваться, или
заполнить их раствором незамерзающей жидкости.
Необходимо правильно рассчитать концентрацию раствора
антифриза и тщательно ее проверить до наступления холодного
времени года. Если кондиционер предполагается использовать
в зимний период, настоятельно рекомендуется, чтобы секция
воздухонагревателя была установлена до секции охладителя.
ОСТОРОЖНО!
Нельзя прикладывать чрезмерные усилия при подключении
гидравлической линии к выступающему за наружную
панель патрубку теплообменника, чтобы не разрушить
сварку между коллектором теплообменника и патрубком.
Выход воды
Направление
потока воздуха
Вход воды
Подключение теплообменника к дренажной линии
Диаметр дренажной трубки должен соответствовать диаметру
дренажного патрубка в поддоне для сбора конденсата.
Во избежание возврата воды в установку необходимо сразу
же после соединительного патрубка организовать
гидравлический сифон-ловушку. Для гарантированной
герметичности гидравлического затвора высота петли сифона
и разность уровней расположения соединительного патрубка
и дренажной линии на выходе из сифона должны быть равными
удвоенной величине статического давления в секции
дренажного поддона при нормальных рабочих условиях
кондиционера (см. Рис. 9).
Рис. 9
Выход воды
Направление
потока воздуха
Вход воды
Обеспечьте
достаточную высоту
для гидравлического
затвора
