19
0
20
40
60
80
100
120
140
160
180
200
2 3 4 5 6 7 8 9 10
110
90
100
130
120
кПа
Расход воды, л/с

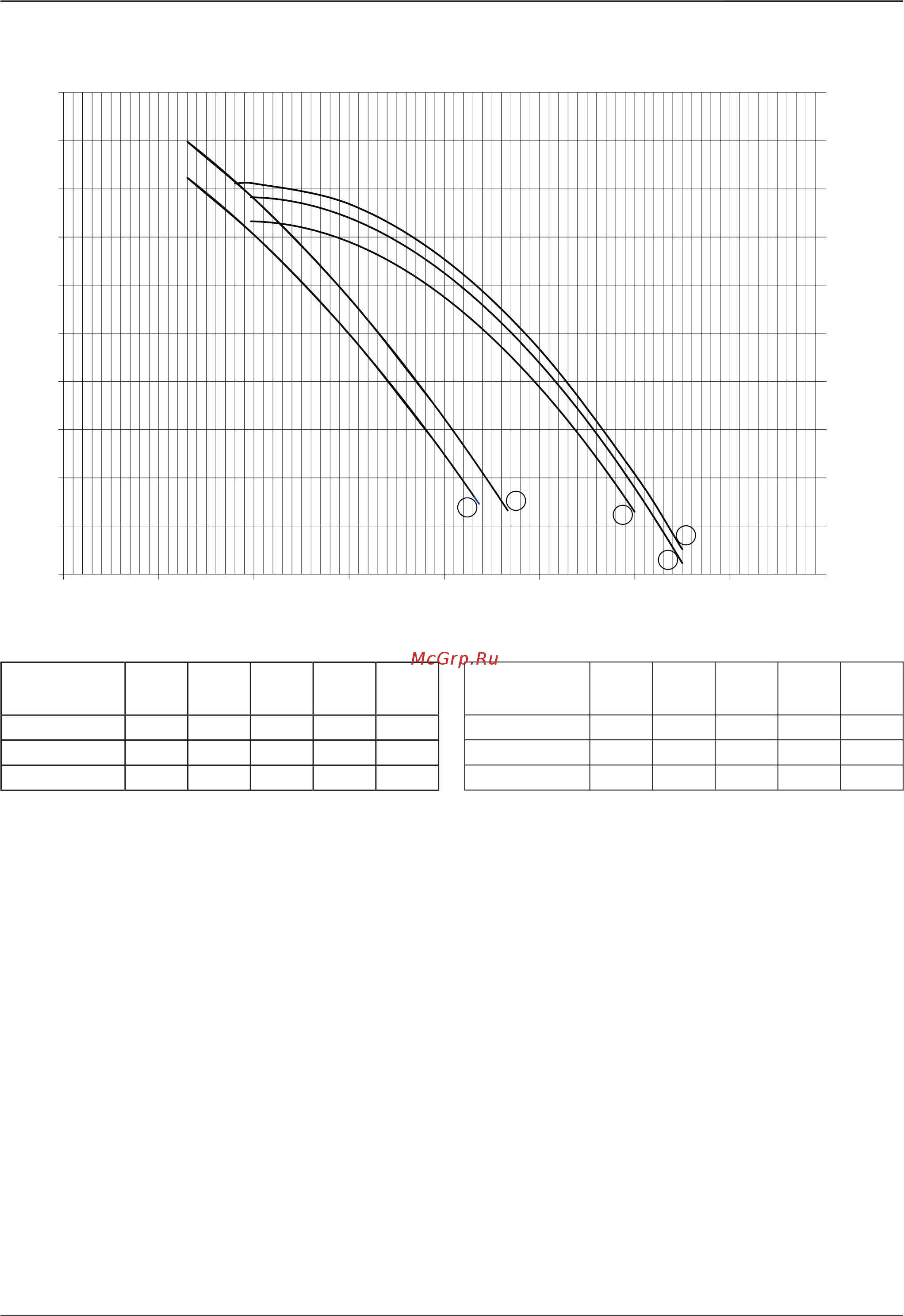

Внешнее статическое давление агрегатов (продолжение)
Внешнее статическое давление агрегатов (продолжение)
Типоразмеры 90 - 130
Режим охлаждения
Расход воды, л/с
Типо-
размер
90
Типо-
размер
100
Типо-
размер
110
Типо-
размер
120
Типо-
размер
130
Номинальный (1)
4,13
4,68
5,35
5,84
6,26
Минимальный (2)
2,75
3,12
3,57
3,89
4,17
Максимальный (3)
6,88
7,80
8,92
9,73
10,43
(1)
При условиях Eurovent: температура воды 12 / 7 °С, воздуха 35 °С.
(2)
При разнице температур воды на входе и выходе 7,5 К при номи-
нальной производительности.
(3)
При разнице температур воды на входе и выходе 3 К при номиналь-
ной производительности.
Режим теплового насоса
Расход воды, л/с
Типо-
размер
90
Типо-
размер
100
Типо-
размер
110
Типо-
размер
120
Типо-
размер
130
Номинальный (1)
4,56
5,09
6,00
6,49
6,74
Минимальный (2)
3,04
3,40
4,00
4,33
4,49
Максимальный (3)
7,60
8,49
10,00
10,81
11,23
(1)
При условиях Eurovent: температура воды 40 / 45 °С, воздуха 7 °С.
(2)
При разнице температур воды на входе и выходе 7,5 К при номи-
нальной производительности.
(3)
При разнице температур воды на входе и выходе 3 К при номиналь-
ной производительности.
Примечание
. Кривые внешнего статического давления агрегата рассчитаны при средней температуре воды 10 °С.
