Airwell AQH 60 [8/28] Пример подбора пример подбора

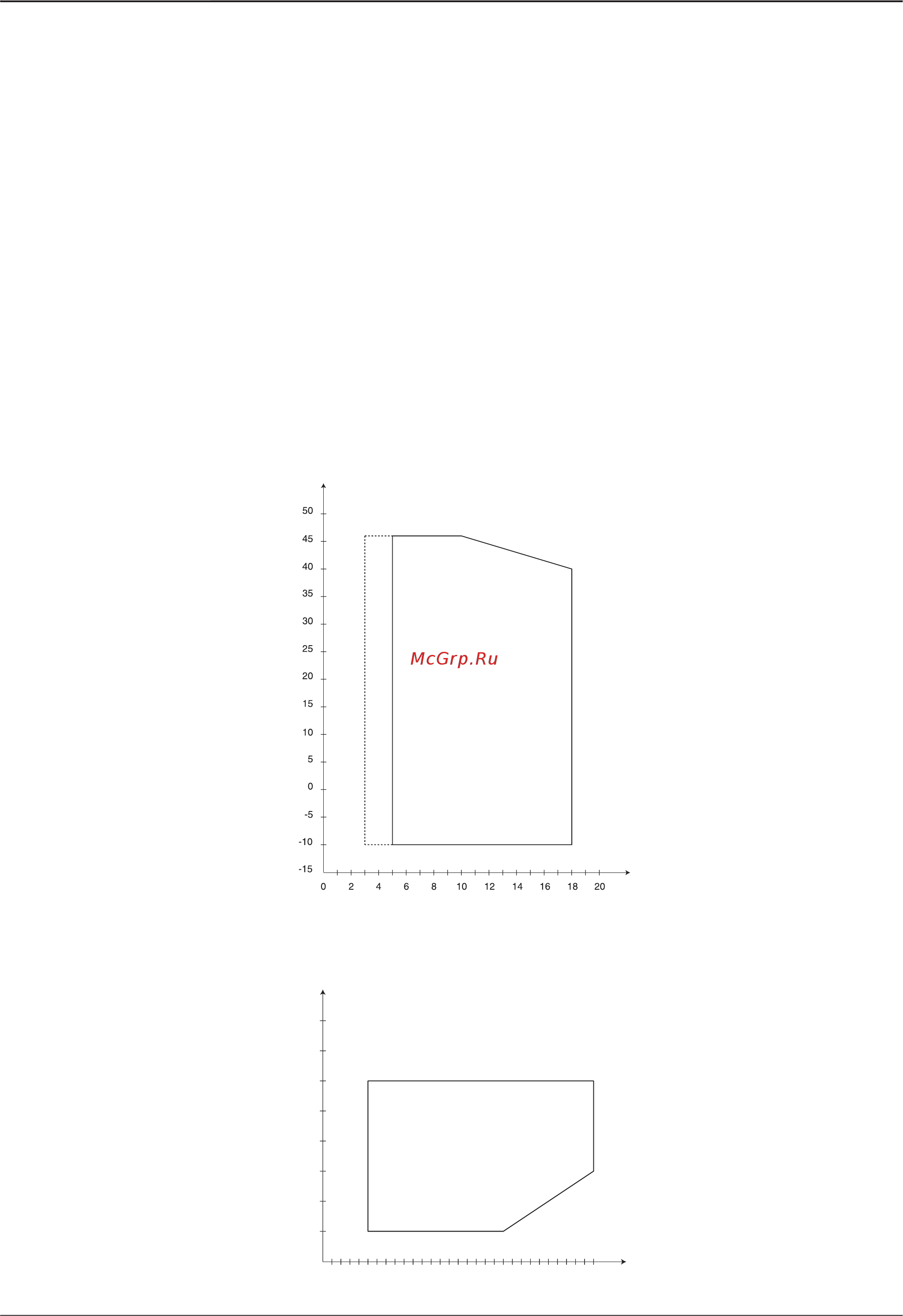

![Airwell AQH 60 [8/28] Пример подбора пример подбора](/views2/1408577/page8/bg8.png)
8
-10
-5
0
5
10
15
20
25
30
20 25 30 35 40 45 50
Температура воды на выходе, °С
Температура наружного воздуха, °С
Стандартный
рабочий
диапазон
Температура воды на выходе, °С
Температура наружного воздуха, °С
Стандартный
рабочий
диапазон
Стандартный рабочий диапазон при использовании гликоля
Пример подбора
Пример подбора
Чтобы подобрать модель теплового насоса, необходима сле-
дующая информация:
1.
Требуемая холодопроизводительность, кВт.
2.
Температуры охлаждаемой воды на входе и выходе.
3.
Температура наружного воздуха.
4.
Высота над уровнем моря, м.
Примечание
. Холодопроизводительность рассчитывается по
следующей формуле:
Холодопроизводительность (кВт) = (Расход воды (л/ч) х Диф-
ференциал (К)) / 860,
где “Дифференциал” = входная температура охлаждаемой
воды минус выходная температура охлаждаемой воды.
Пример подбора
Исходные данные:
-
Требуемая холодопроизводительность: 21 кВт
-
Температура воды на выходе: 6 °С.
-
Температура воды на входе: 11 °С.
-
Температура наружного воздуха: 30 °С.
-
Высота над уровнем моря: 0 м.
Из таблицы на стр. 14 находим, что при указанных условиях
модель типоразмера 20 имеет холодопроизводительность 21,7
кВт при потребляемой мощности 6,8 кВт.
Внимание
! При отсутствии в таблице необходимых данных
разрешается применять интерполяцию. Экстраполяция не
допустима.
Расход воды составляет (21,7 кВт / 5 К) х 860 = 3732 л/ч.
Определяем располагаемое давление агрегата по графикам
на стр. 18 и 19 и перепад давления воды в испарителе по гра-
фикам на стр. 20 и 21.
Предельные температуры – режим охлаждения
Предельные температуры – режим теплового насоса
