23
Вид спереди
Вид сбоку
Вид сверху

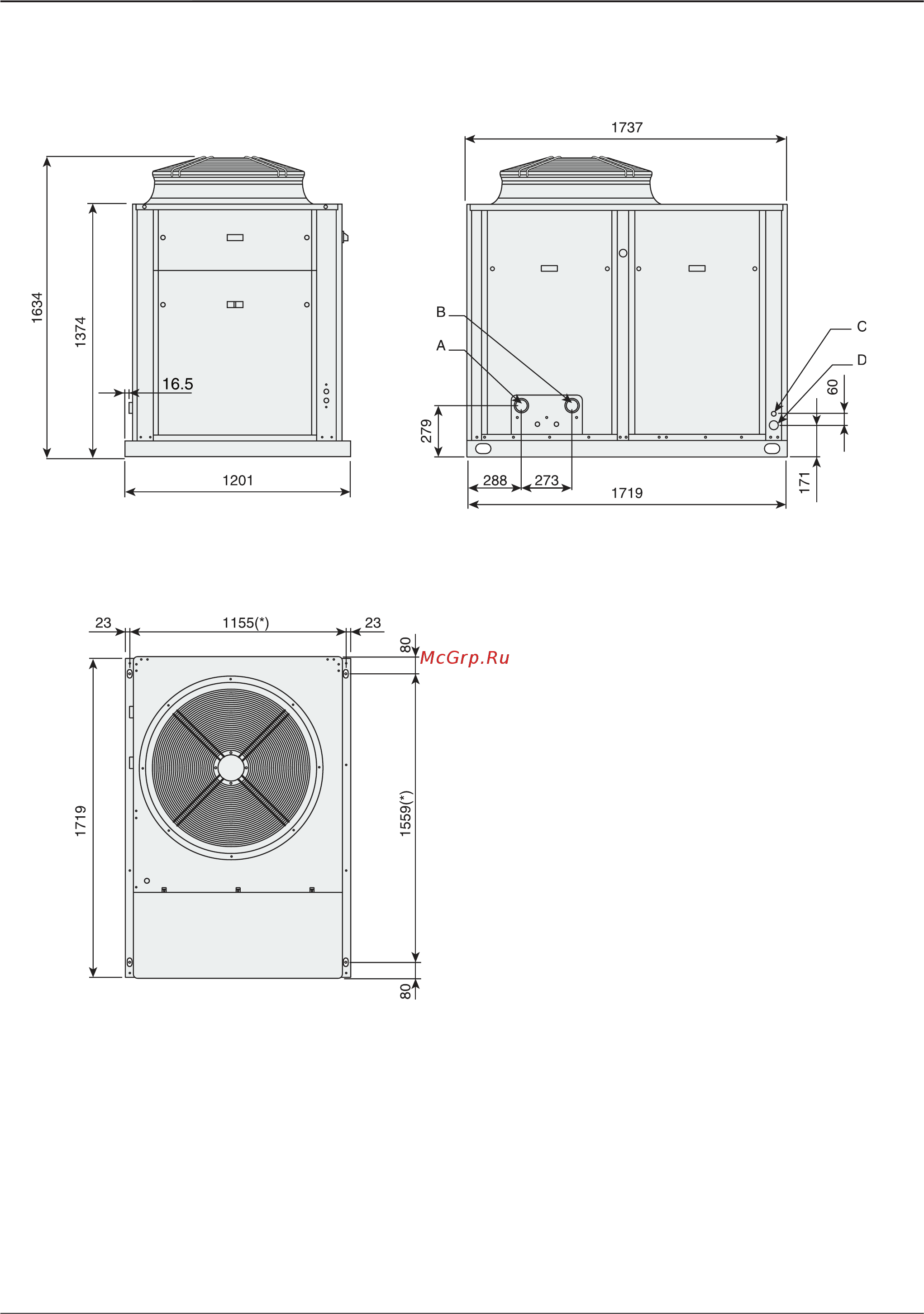

Габаритные и присоединительные размеры – Aqu@Logic AQН,
типоразмер 40
типоразмер 40
(*) Положение виброизолирующих опор
Все размеры в мм.
A – Вход воды
∅
2’’, газовая резьба
В – Выход воды
∅
2’’, газовая резьба
С –Ввод дополнительного кабеля
D – Ввод силового кабеля
