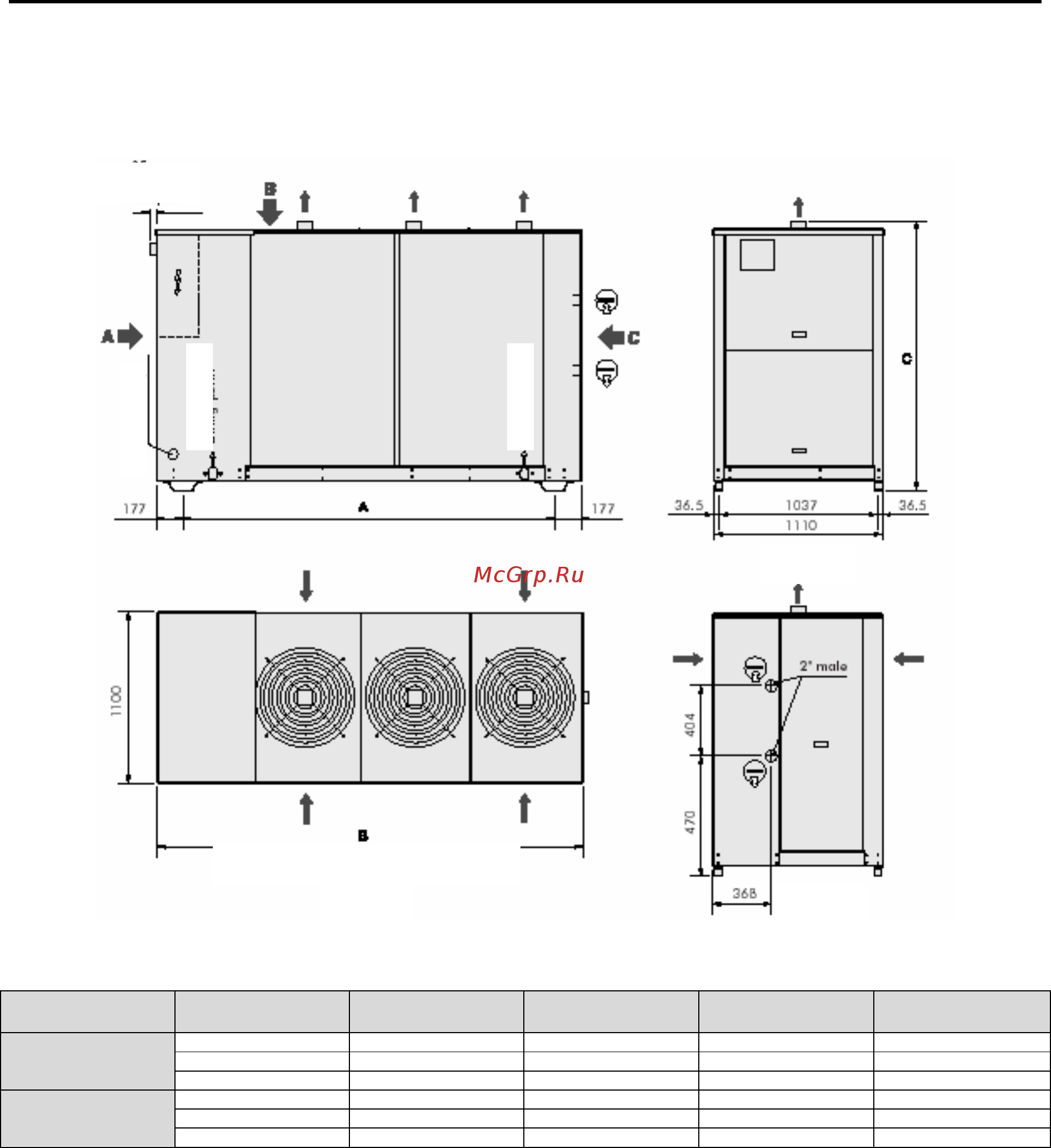

Размеры (продолжение)
Модели CLS 352 – 602 STD / LN / ELN / HPF / HT
Модели Версии Размеры А (мм) Размеры B (мм) Размеры C (мм) Кол-во
вентиляторов
Standard 2406 2760 1750 3
LN / HPF / HT 2406
2760 1850 3
CLS 352 и 402
ELN 2406
2760 1850 3
Standard 2756
3110 1750 3
LN / HPF / HT 2756
3110 1850 3
CLS 502-602
ELN 2756
3110 1850 3
Примечание:
в агрегатах без гидравлического блока водяные соединения выполняются с помощью 2-дюймовых патрубков с
наружной трубной резьбой, находящихся внутри агрегата (на заказ).
ВИД A
ВИД B
ВИД C
+ 35 мм для переноса
+ 35 мм для
переноса
Точка подъема
Точка подъема
Кабельный ввод
