Спецификации (продолжение)
Силовая панель управления
В отсеке управления размещается монтажная схема и главная
панель управления с дисплеем, на котором отражаются рабочие
параметры, аварийные ситуации и остановки.
Реле термозащиты и предохранители входят в комплектацию,
обеспечивая защиту компрессоров, вентиляторов и насосов от
перегрузки.
Устройства управления и безопасности
Все агрегаты серии CLS оснащены следующими устройствами:
Безопасность:
-
Термозащита вентиляторов
-
Термозащита компрессора.
-
Дифференциальный выключатель гидравлического
давления
-
Защита антифриза испарителя.
-
Реле высокого давления.
-
Реле низкого давления.
-
Подогреватель картера.
Управление:
-
Датчик температуры воды на входе в испаритель.
-
Датчик температуры воды на выходе из испарителя.
Комплектующие, устанавливаемые
заводом по заказу
- Змеевики с ребрами, имеющими гидрофильное покрытие.
- Змеевики с ребрами, имеющими виниловое покрытие.
- Змеевики с ребрами, имеющими полиуретановое покрытие.
- Медные змеевики.
- Манометры высокого и низкого давления.
- Предохранительные щитки конденсаторных змеевиков.
- Встроенный гидравлический блок с водосборником,
противообледенительной защитой и 1 или 2 насосами.
- Комплект насосов с 1 или 2 насосами.
- Комплект защиты компрессора от перегрузки.
- Впускные и выпускные водяные патрубки.
- Фазоиндикатор.
- Плавный регулятор частоты вращения вентиляторов (версии STD
и LN)
Комплектующие, устанавливаемые на
месте
- Водяной фильтр.
- Реле расхода.
- Пружинные виброизоляторы.
- Комплект для дистанционного управления (Вкл/Выкл,
Охлаждение).
- Интерфейс Modbus.
- Дистанционная клавиатура.
- ПК чиллера (макс. на 4 агрегата).
Элементы управления

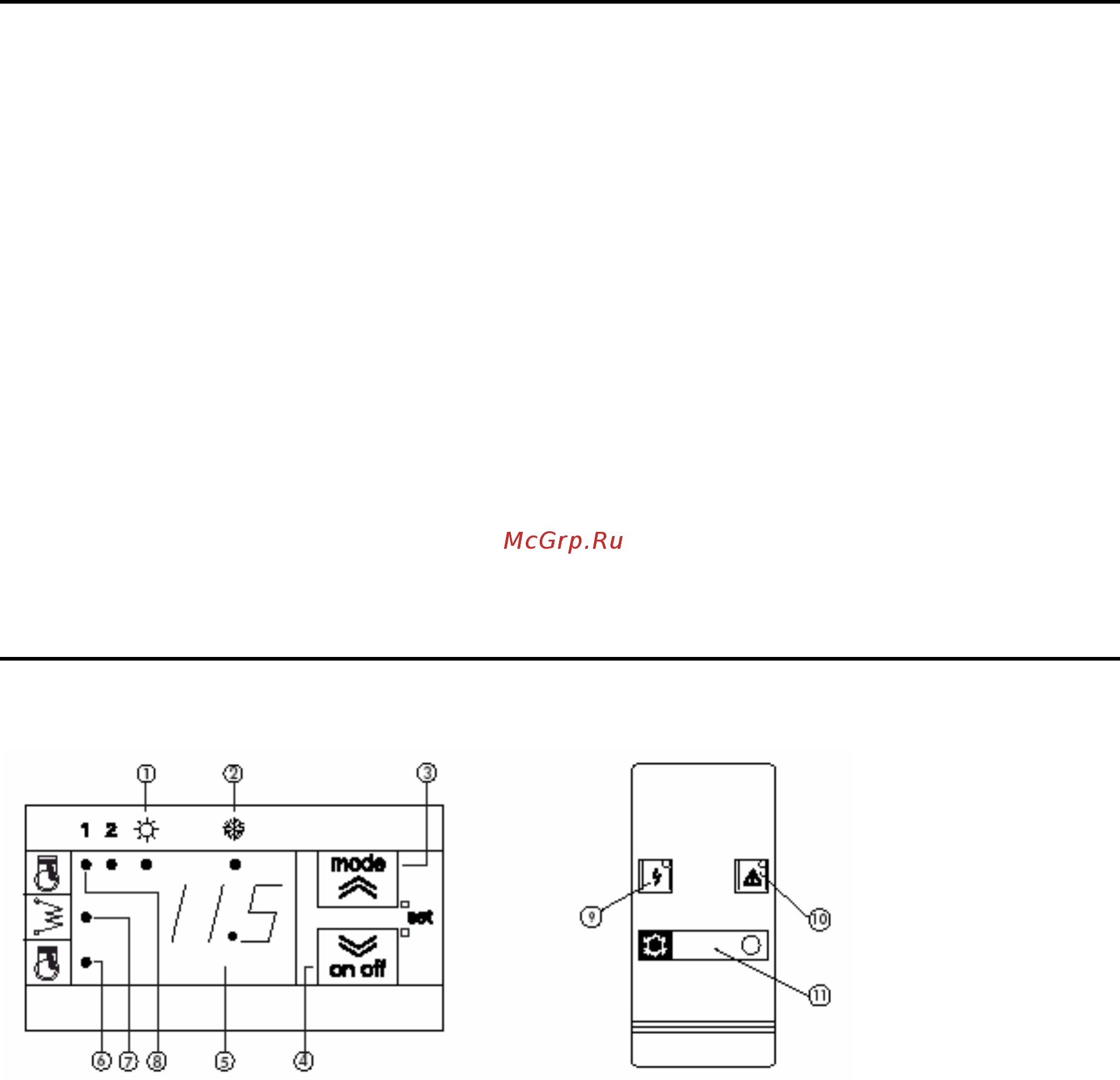

Панель дисплея контроллера Узел дистанционного управления (на заказ)
С контроллера через дисплей и светодиоды на переднюю панель
поступает информация о ходе операции, о конфигурации и об
аварийных ситуациях.
Дисплей
Отражает:
- температуру воды на входе в установку в десятках градусов
Цельсия, с десятичной запятой,
- код сигнализации в случае, если как минимум один сигнал тревоги
сработал.
Светодиоды
1 – дисплей режима нагрева
2 – дисплей режима охлаждения
3 – выбор рабочего режима
4 – вкл./выкл. агрегата, сброс сигналов
5 – дисплей
6 – светодиод «Компрессор 2 ВКЛ.» (Мигание: отсрочка времени
включена)
Если светодиод ОХЛАЖДЕНИЯ ВЫКЛ., контроллер находится в
дежурном режиме (STANDBY).
7 – Светодиод «Электрическое сопротивление ВКЛ.»
8 – Светодиод «Компрессор 1 ВКЛ.» (Мигание: отсрочка времени
включена)
9 – Светодиод «Напряжение ВКЛ.»
10 – Светодиод активированной сигнализации
11 – Пусковая кнопка и светодиод - Охлаждение
