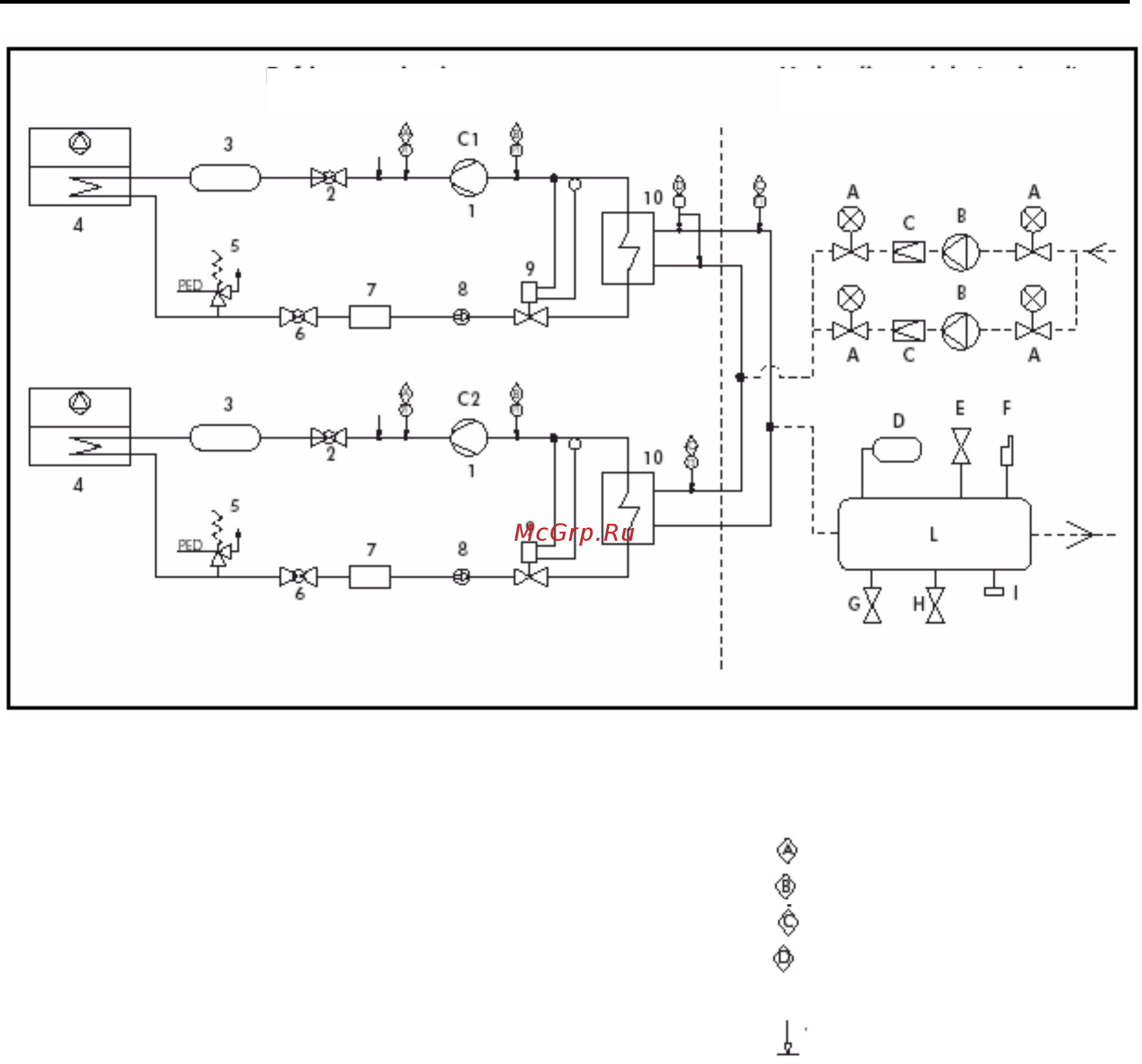

Airwell CLS 302 [4/24] Схемы потока хладагента

Схемы потока хладагента

Контуры хладагента: Гидравлический блок (по

заказу):

Предохранительные /

контрольные устройства

1 – компрессоры С1, С2

2 – нагнетательный клапан

3 – глушитель (только в

модели ELN)

4 – испаритель воздушного

охлаждения

5 – предохранительный

клапан

6 – жидкостный затвор

7 – осушитель фильтра

8 – смотровое окошко

9 – расширительный клапан

10 – пластинчатый

теплообменник

A – отсечной клапан

B – насос(ы)

С – запорный клапан

D – расширительный бак

Е – разгрузочный клапан

F – вентиляционное отверстие

G – доливочный клапан

H – сливной клапан

I – манометр

L – водосборник

- реле высокого давления

- реле низкого давления

- датчик (по заказу)

- дифференциальное реле

давления воды

- патрубок для отвода

давления, станция

наполнения/расхода

хладагента

Контуры хладагента

Гидравлический блок

(

по заказ

у)
