![Airwell VLH 554 [25/30] Габаритные и присоединительные размеры продолжение габаритные и присоединительные размеры продолжение](/img/pdf.png)
Airwell VLH 554 [25/30] Габаритные и присоединительные размеры продолжение габаритные и присоединительные размеры продолжение
![Airwell VLH 554 [25/30] Габаритные и присоединительные размеры продолжение габаритные и присоединительные размеры продолжение](/views2/1409310/page25/bg19.png)
25
B
A
Вид B
Вид А

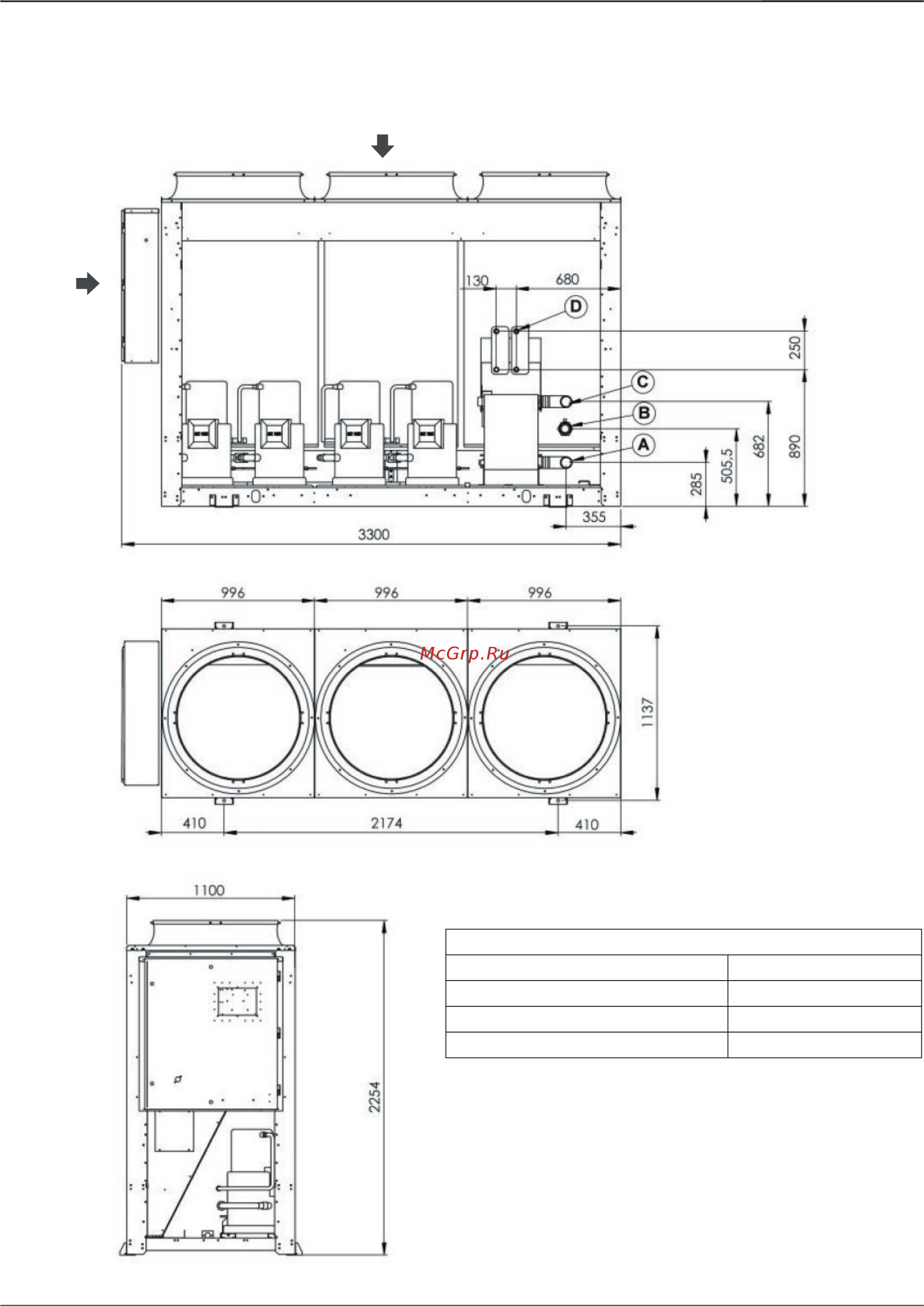

Габаритные и присоединительные размеры (продолжение)
Габаритные и присоединительные размеры (продолжение)
Чиллеры VLH типоразмеров 504 и 554 в сверхмалошумном (ЕLN) и высокоэффективном
(НЕ) исполнении, типоразмера 604 в малошумном (LN), сверхмалошумном (ЕLN)
и высокоэффективном (НЕ) исполнении
Патрубки для подсоединения труб водяного контура
Выходной патрубок “А”
наружная резьба 2 1/2”
Входной патрубок “В” (с насосом)
наружная резьба 2 1/2”
Входной патрубок “С” (без насоса)
наружная резьба 2 1/2”
Вход/выход пароохладителя “D”
внутренняя резьба 4 х 1”
