29
1450
1200
1950
1950
1765
251
620 580
195
1200
Размеры указаны в мм.
Размеры указаны в мм.
Вид A Вид В
Входной
патрубок
Входной
патрубок
Выходной
патрубок
Выходной
патрубок
Точка подъема
Точка подъема
Кабель
ный ввод
Ввод кабеля
управления

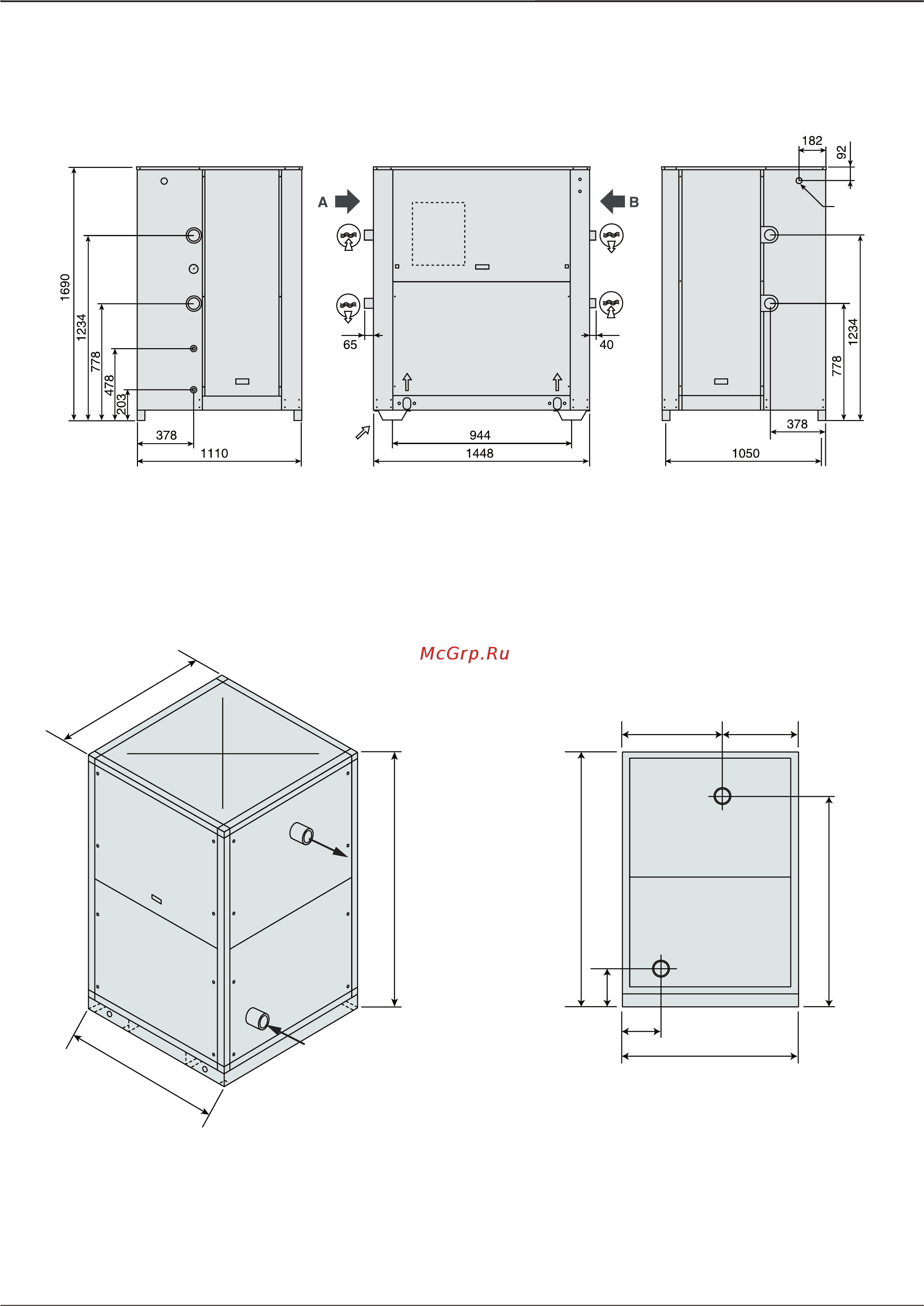

Внешний гидравлический модуль (опция)
Внешний гидравлический модуль (опция)
Типоразмеры VLH от 504 до 604
Сторона подсоединения труб нагрузки
Сторона подсоединения труб чиллера
Типоразмеры VLH от 704 до 1004
