26
B
A
Вид B
Вид А

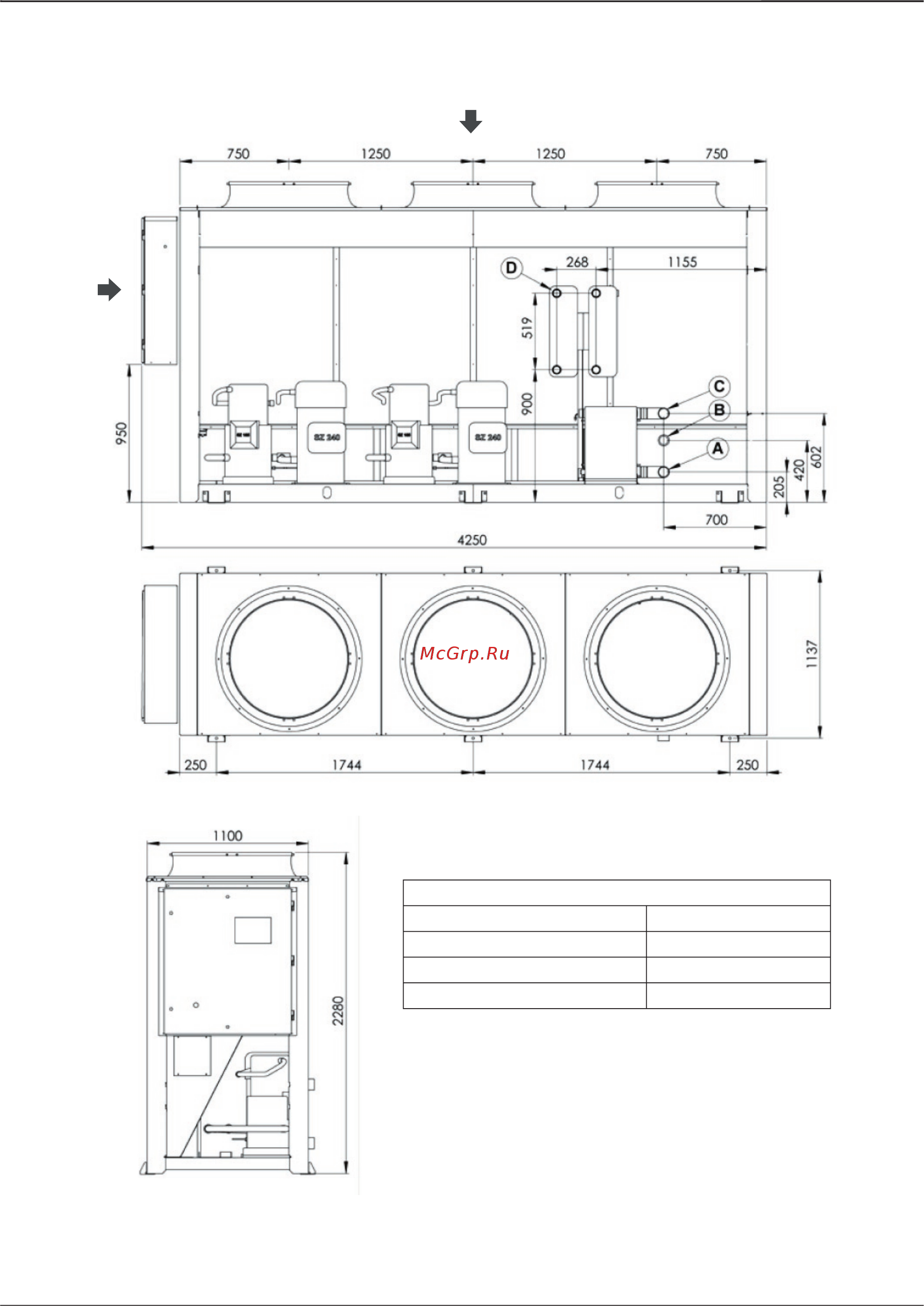

Габаритные и присоединительные размеры (продолжение)
Габаритные и присоединительные размеры (продолжение)
Чиллеры VLH типоразмеров 704 и 804 в стандартном (STD) и малошумном (LN) исполнении.
Патрубки для подсоединения труб водяного контура
Выходной патрубок “А”
наружная резьба 2 1/2”
Входной патрубок “В” (с насосом)
наружная резьба 2 1/2”
Входной патрубок “С” (без насоса)
наружная резьба 2 1/2”
Вход/выход пароохладителя “D”
внутренняя резьба 4 х 2”
