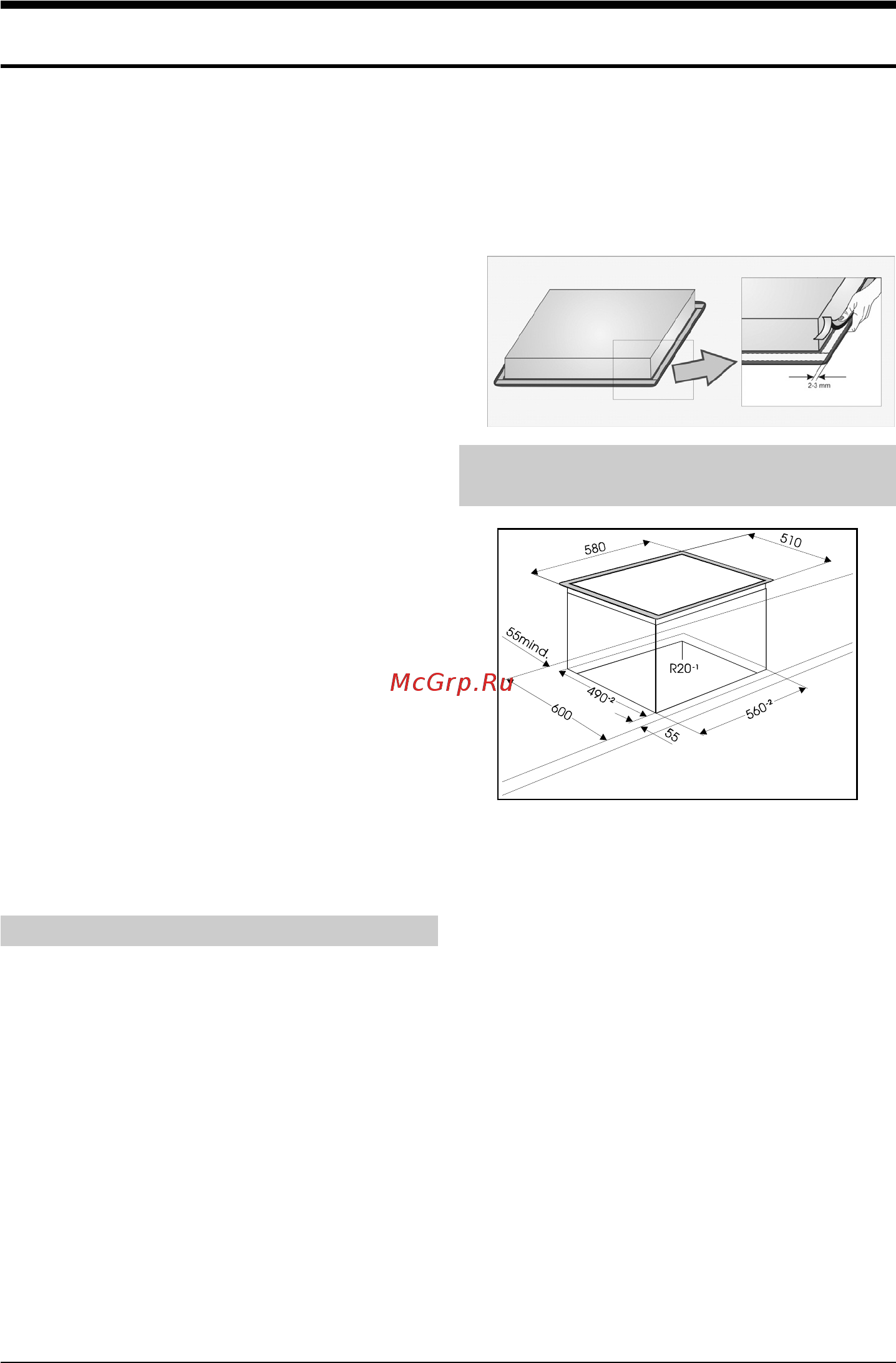

Монтаж нагревательной плиты Облицовочная фанера либо облицовка из других соответствующих материалов встроенного кухонного гарнитура должна быть обработанатермостойкими клеями 100 С в противном случае более низкаятермостойкость применяемых клеев может привести к изменению внешнего вида облицовки Применение на раб очих плитах замыкающих планок из плотного дерева предназначенных для кухонной части стеклокерамической плиты разрешенотогда когда минимальное расстояние останетсятаким же каким оно указано на рисунках по проведению монтажа Вырежите верхнюю плоскость элемента кухонного гарнитура в которого встраиваете стеклокерамичекую нагревательную плиту Нагревательную плиту монтируете прямо над встроенной кухонной плитойтаким образом чтобы предотвратить доступ до находящихся под высоким напряжением деталей аппарата Минимальное расстояние между монтируемой плитой и задней стенкой кухонного гарнитура указано на рисунке по проведению монтажа стеклокерамической нагревательной плиты Нагревательную плиту можете монтировать в рабочие плиты кухонного гарнитура толщина которых составляет 3040 мм Если в элементе кухонного гарнитура под встраиваемой варочной панелью находится ящик необходимо установить под варочной панелью и над ящиком дополнительную горизонтальную перегородку высотой 6 см Наклейка вспененного уплотнителя Перед встраиванием прибора в столешницу с нижней стороны стеклокерамической или стеклянной варочной панели необходимо приклеить уплотнитель который прилагается в комплекте см рис Встраивание прибора без уплотнителя запрещено Чтобы наклеить уплотнитель снимите с уплотнителя защитную пленку приклейте уплотнитель с нижней стороны стеклокерамики или стекла отступив от края 2 3 мм см рис Уплотнитель должен быть наклеен по всему периметру варочной панели и в углах не должен накладываться друг на друга при наклеивании уплотнителя следите чтобы острые предметы не соприкасались со стеклокерамикой или стеклом например не режьте уплотнитель на варочной поверхности Примечание На некоторых варочных панелях уплотнитель уже установлен Размеры выреза для монтируемой нагревательной плиты Рабочая плита кухонного гарнитура должна находиться в исключительно ровном положении Принимайте во внимание обозначения на рисунке 1 относительно размеров выреза для монтажа Вырез следует соответствующим образом защитить и уплотнить Монтируемую нагревательную плиту необходимо вставить в вырезанное отверстие Монтируемую плиту следует со всей силой сверху вниз прижать к рабочей плите и втаком положении прикрепить к ней четырьм 4 винтами с нижней стороны При этом необходимо следить за правильным положением скоб для прикрепления монтируемой нагревательной плиты так как оно различно в зависимости от использования рабочих плит различнойтолщины 30 и 40 мм рис 2 и 2а Для прикручивания крепежных деталей разрешается использовать винты максимальной длиной 6 5 мм Руководство по эксплуатации монтажу и подключению 9
