RS
15
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
*Имеется только в некоторых моделях
• сетевая розетка должна быть рассчитана на
максимальную потребляемую мощность изделия,
указанную на паспортной табличке;
• напряжение и частота тока сети должны
соответствовать электрическим данным изделия;
• сетевая розетка должна быть совместима со
штепсельной вилкой изделия. В противном
случае замените розетку или вилку; не
используйте удлинители или
тройники.
! Изделие должно быть установлено таким образом,
чтобы сетевой шнур и сетевая розетка были легко
доступны.
! Сетевой шнур изделия не должен быть согнут или
сжат.
! Регулярно проверяйте состояние сетевого шнура
и при необходимости поручайте его замену только
уполномоченным техникам.
! Фирма снимает с себя всякую ответственность в
случае
несоблюдения вышеописанных правил.

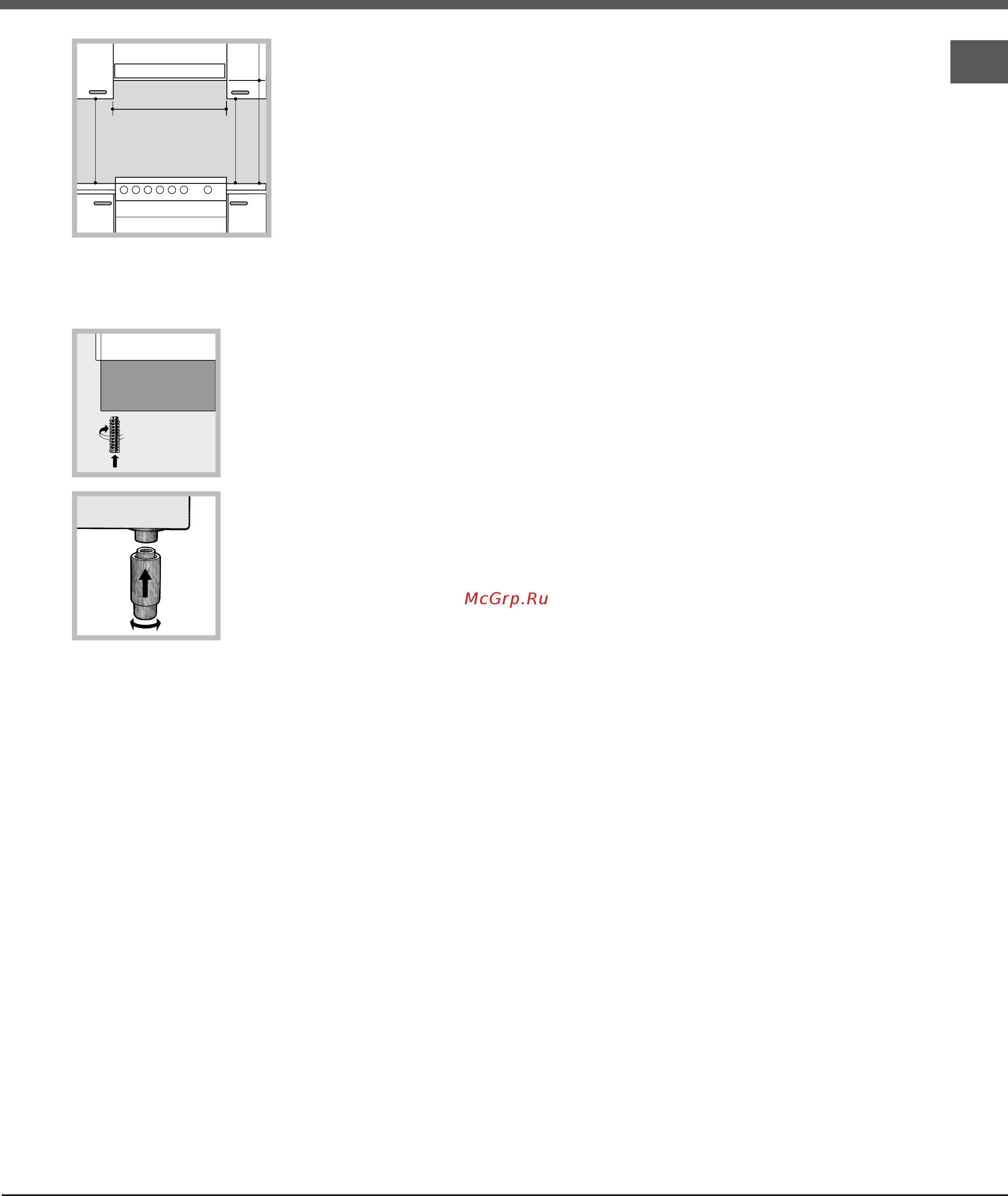

Подсоединение к газопроводу
Подсоединение к газопроводу или к газовому
баллону выполняется посредством гибкого
резинового или стального шланга в соответствии с
действующими национальными нормативами, после
проверки настройки изделия на тип используемого
газа (см. этикетку настройки на крышке: в противном
случае см. ниже). В случае использования
сжиженного газа из баллона необходимо
установить регуляторы давления, соответствующие
действующему
национальному нормативу. Для
облегчения подсоединения газовый патрубок
является ориентируемым*: поменяйте местами
крепежную блокировочную гайку на заглушку и
замените прилагающееся уплотнение.
! Для надежного функционирования, рационального
использования энергии и более длительного срока
службы изделия проверьте, чтобы давление подачи
газа соответствовало значениям, указанным в
таблице «Характеристики газовых конфорок и
форсунок» (см. ниже).
Газовое подсоединение посредством резинового
шланга
Проверьте, чтобы шланг соответствовал
действующим национальным нормативам.
Внутренний диаметр шланга должен быть: 8 мм для
сжижженного газа; 13 см для газа метана.
После подсоединения проверьте, чтобы шланг:
Электрическое подсоединение
Установите на кабель электропитания
нормализованную штепсельную вилку, расчитанную
на нагрузку, указанную на паспортной табличке
изделия (см. табличку с техническими данными).
В случае прямого подключения к сети
электропитания между кухонной плитой и
сетью необходимо установить мультиполярный
выключатель с минимальным расстоянием
между контактами 3 мм, расчитанный на данную
нагрузку и соответствующий действующим
нормативам (
выключатель не должен размыкать
провод заземления). Сетевой шнур должен быть
расположен таким образом, чтобы ни в одной
точке его температура не превышала температуру
помещения более чем на 50°C.
Перед подсоединением сетевого шнура проверьте
следующее:
• сетевая розетка должна быть соединена с
заземлением и соответствовать нормативам;
• не заправляйте
занавески за кухонную
плиту и
не приближайте
их на расстояние
меньше 200 мм.
• возможная кухонная
вытяжка должна
быть установлена в
соответствии с
инструкциями,
приведенными в
техническом руководстве к вытяжке.
Нивелировка
При необходимости
выровнять изделие вкрутите
в специальные отверстия по
углам в основании кухонной
плиты прилагающиеся
нивелировочные ножки (см.
рисунок).
Прилагающиеся ножки*
вставляются под основание
кухонной плиты.
