11
5- RACCORDEMENT ELECTRIQUE
IMPORTANT : L’installation électrique d’un appareil doit être conforme aux règles d’installation en
vigueur dans le pays d’installation.
Pour le raccordement électrique utiliser la prise livrée sur l’appareil, rep. A. L’accès aux parties
électriques internes ne peut être fait, si nécessaire que hors tension, par du personnel ayant les
qualifications requises.
La tension d’alimentation est de 230 V monophasée + terre, 50 Hz.Consultez les schémas électriques de
cette notice avant tout intervention électrique.
Veiller au respect de la polarité phase/neutre, en cas d’installation sans
neutre, ou neutre de mauvaise qualité, prévoir un transformateur
d’isolement.
Faire le raccordement de mise à la terre avant tout autre branchement.
Le thermostat d’ambiance se raccorde directement sur le câble rep. B
en lieu et place du shunt, ATTENTION 220 Volts !
Le thermostat s’installe dans le local à chauffer à 1.5 m environ du sol à
l’abri des courants d’air. Il agit directement sur le brûleur pour maintenir
la température de confort. Le raccordement du thermostat d’ambiance
doit être fait hors tension.

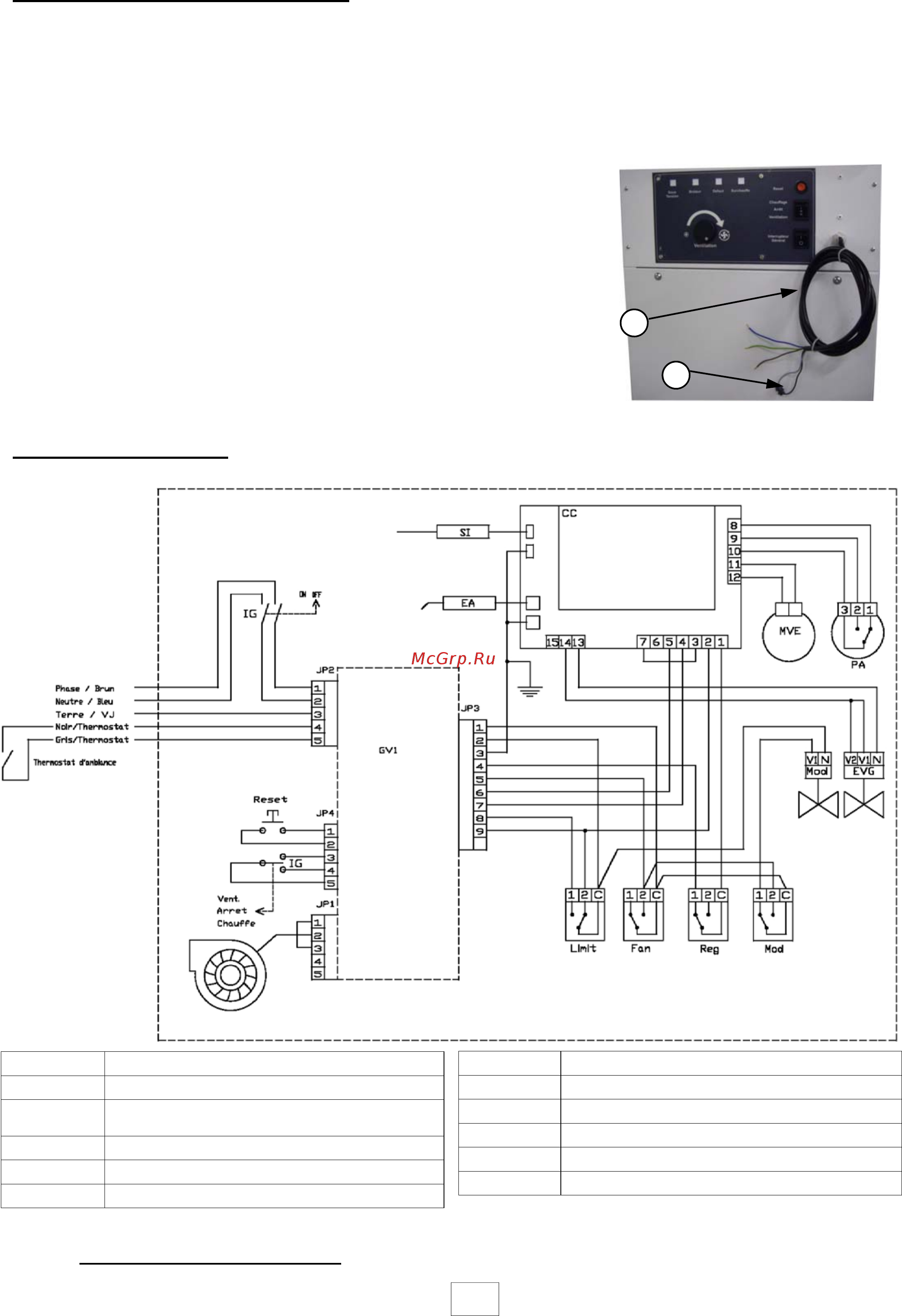

5-1 Schéma électrique
En fonctionnement normal ne jamais arrêter l’appareil en coupant l'alimentation électrique,
attendre l’arrêt complet du ventilateur.
A
B
GV1 Carte électronique de commande
Limit Airstat surchauffe à réarmement manuel
Fan Airstat d’enclenchement du ventilateur
Reg Airstat de régulation brûleur
Mod Airstat de modulation brûleur
CC Coffret de contrôle avec transfo d’isolement
MVE Extracteur de fumée
PA Pressostat d’air brûleur
SI Sonde d’ionisation
EA Électrode d’allumage
EVG Électrovanne Gaz
Mod Bobine de 2ème allure
