Aircalo LANGUEDOC LAN26 [6/20] Caracteristiques techniques des generateurs

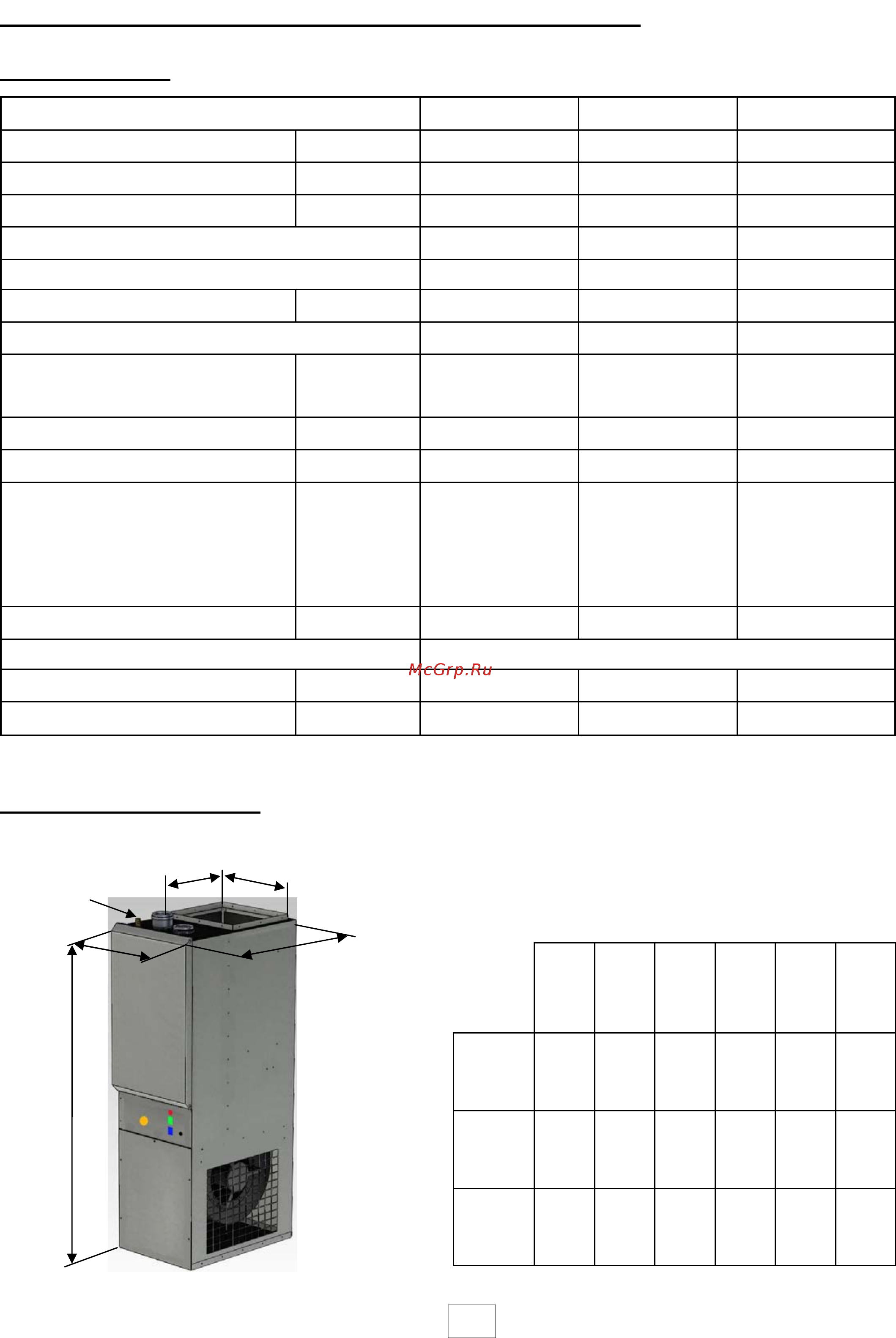

![Aircalo LANGUEDOC LAN19 [6/20] Caracteristiques techniques des generateurs](/views2/1410078/page6/bg6.png)
6
TYPES LAN19 LAN26 LAN32
Débit calorifique kW 19 25,5 32
Puissance utile kW 17,2 23 29
Rendement % > 90 > 90 > 90
Nb de ventilateur 1 1 1
Type du ventilateur
DD 9/7 DD 9/7 DD 9/9
Puissance moteur
W
245 245 245
Variateur de débit
oui oui oui
Débit d’air maxi à 15°C
Débit d’air maxi à 50°C
m
3
/h
1 590
1 800
1 750
2 000
1 950
2 200
Delta T° de l’air °C 44 50 45
Pression disponible mm CE 110 90 80
Débit gaz à 15°C
Naturel G20
Groningue G25
Propane G31
20 mbar
25 mbar
37 mbar
2.01 m
3
/ h
2.23 m
3
/ h
1.48 kg/h
2.7 m
3
/ h
3 m
3
/ h
1.99 kg/h
3.38 m
3
/ h
3.76 m
3
/ h
2.50 kg/h
Diamètre de fumée mm 80 80 80
Tension d’alimentation Monophasée 230 Volts / 50 Hz - IP42
Puissance électrique VA 380 380 420
Poids kg 95 105 115
2-1 Performances
2-2 Cotes d’encombrement
A
mm
B
mm
C
mm
D
mm
E
mm
Ø
GAZ
LAN19
1 410 625 430 380 338 1/2
LAN26
1 410 625 560 510 338 1/2
LAN32
1 410 770 560 510 483 1/2
2- CARACTERISTIQUES TECHNIQUES DES GENERATEURS
C
A
B
D
E
Gaz
