Aircalo LANGUEDOC LAN26 [12/20] Raccordement gaz

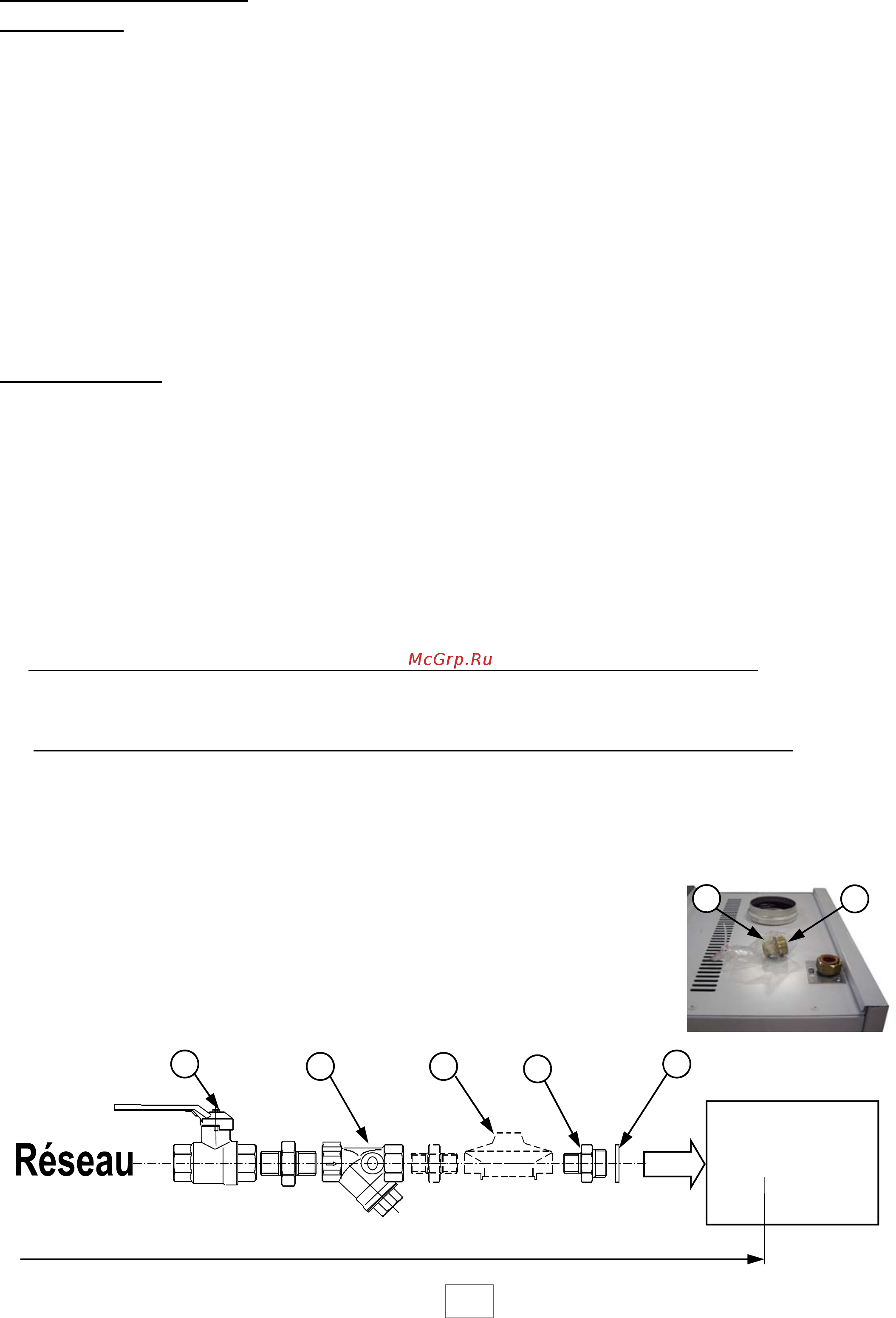

Contrôler l’étanchéité jusqu’en entrée de l’électrovanne gaz

5 1

2 3

6- RACCORDEMENT GAZ

6-1 Généralité

En premier lieu, il convient de vérifier que l'appareil que vous avez reçu est conforme à la nature du gaz

distribué. Pour cela, vous devez vous reporter aux indications mentionnées sur la plaque signalétique du

générateur.

L’alimentation en gaz doit être appropriée à la puissance du générateur et être munie de tous les dispositifs

de sécurité et de contrôle prévus par les normes en vigueur.

Une étude précise devra être effectuée sur les diamètres des canalisations en fonction de la nature, du

débit gaz et de la longueur des canalisations. Il convient de s’assurer que les pertes de charges de

canalisation ne dépassent pas 5 % de la pression d’alimentation.

Les raccordements gaz doivent s’effectuer conformément aux prescriptions relatives aux installations

intérieures quel que soit le type de gaz, par du personnel qualifié détenteur des agréments nécessaires.

Avant toute mise en service, s’assurer que la ligne gaz soit étanche et nettoyer les divers résidus

provoqués par la mise en œuvre.

6-2 Raccordement

L’appareil sera raccordé par un tube rigide de cuivre ou d'acier. Cette canalisation devra comporter un

robinet d'isolement placé en amont du générateur, dont le calibre sera adapté au tube d'alimentation. Celui-

ci devra être placé à une hauteur au-dessus du sol comprise entre 0.10 m et 1.70 m et devra rester en

permanence accessible. On prévoira entre le robinet d'isolement et le générateur une prise de pression et

un orifice de purge.

Afin d'éviter toute pénétration de corps étrangers, il est conseillé d'installer en amont du générateur un filtre

gaz de dimension adéquate.

Les générateurs fonctionnent avec une pression d’entrée de 20 à 25 mBar pour le Gaz Naturel et 37 mBar

pour les versions Propane.

1°/ La pression du réseau d’alimentation gaz correspond à la pression d’entrée de l’appareil :

- dans ce cas, raccorder chaque appareil avec une vanne de barrage rep. 1 et un filtre gaz rep. 2.

2°/ La pression du réseau d’alimentation gaz est supérieure à la pression d’entrée de l’appareil :

- dans ce cas, raccorder chaque appareil avec une vanne de barrage rep. 1, un filtre gaz rep. 2 et un

régulateur de pression rep. 3, pour détendre à la pression d’alimentation du generateur.

ATTENTION Toute pression d’alimentation supérieure à la pression d’entrée maximum tolérée par

l’électrovanne gaz entraînerait une détérioration irrémédiable de celle-ci.

Pour raccorder le générateur au réseau gaz, utiliser le raccord rep. 4 avec le joint

rep. 5 livré avec l’appareil. Visser le raccord au réseau avant de le raccorder à

l’aérotherme.

Vérifier la bonne étanchéité du circuit d’alimentation gaz jusqu’à l’électrovanne

gaz (voir schéma).

GENERATEUR
