6– RACCORDEMENTS DES CONDUITS D’EVACUATION

6.1- Généralités

A la mise en service de l’installation et lors des opérations d’entretien, il faut s‘assurer :

- Que l’aspiration en air comburant et l’évacuation des fumées ne sont pas obstruées.

- Pour les montages avec ventouses, vérifier que les 2 circuits (amenée d’air comburant et évacuation des

fumées) sont bien séparés et étanches, vérifier le montage des conduits ainsi que les joints d’étanchéité.

- Que les joints n’ont pas été détériorés lors du montage des conduits, entre eux ou sur l’appareil,

s’assurer de l’étanchéité.

- Que le montage des conduits soit réalisé de sorte qu’aucune eau ne puisse pénétrer dans l’appareil,

risque électrique, utiliser pour cela : té de purge, récupérateur de condensât, …

- Pour les grandes longueurs, il est indispensable de prévoir un récupérateur de condensât, y compris

pour les montages avec ventouses.

ATTENTION

Les raccordements d’aspiration d’air de combustion et d’évacuation des fumées s’effectuent de façon horizontale

vers l’extérieur du local .

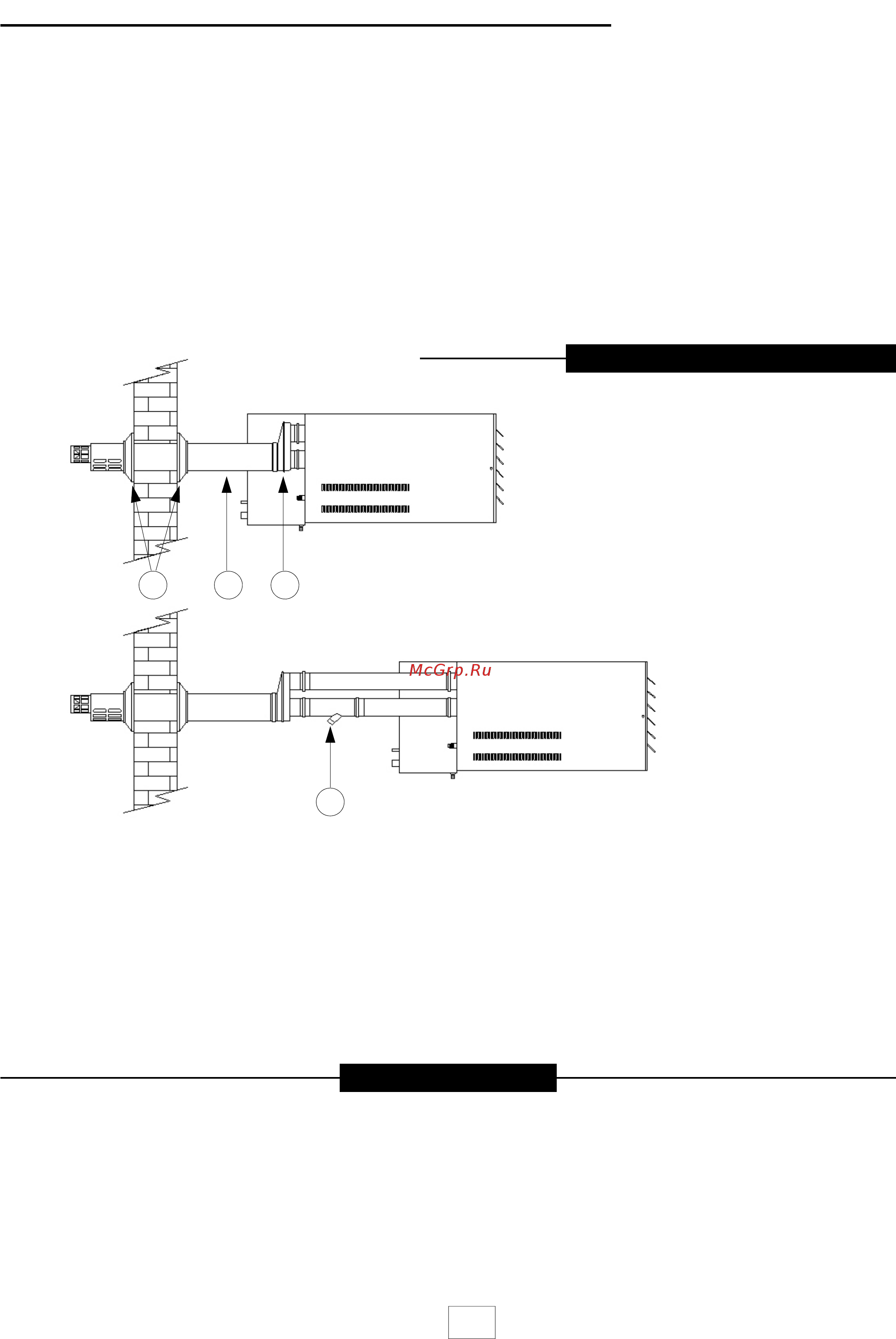

Montage type :

- 1 Connecteur bi-tube ø 80 / transformation ø 80/125 (1)

- 1 terminal mural concentrique ø 80/125 (2) avec rosace de finitions (3)

- Les prises de pressions ou évacuations de condensats se montent sur la sortie fumée(4)

Il est possible de rallonger ou dévoyer la sortie ventouse avec des accessoires agréés. La prolongation est

limitée à 6 m.

6.2- Raccordement mural

Raccordement ventouse type C12

2 3 1

L’utilisation de conduits étanches implique une parfaite étanchéité des jonctions, aussi pour faciliter le

montage, il est indispensable d’utiliser un lubrifiant, non agressif pour le joint d’étanchéité, ex. eau

savonneuse.

Les jonctions doivent être étanches et rigides.

Les sections des conduits de fumées doivent être au moins égales au diamètre de départ de l’appareil (n’utiliser que

des éléments approuvés pour le matériel).

La longueur totale du raccordement ne doit pas excéder 6 m, sachant que : coude 90° ou 45° = 1 m de conduit.

Si la partie du conduit extérieur au bâtiment est supérieure à 2 mètres, prévoir un conduit isolé.
