Aircalo Sunpac 50R [5/28] Dimensions unité extérieure
![Aircalo Sunpac 50R [5/28] Dimensions unité extérieure](/views2/1410084/page5/bg5.png)
5

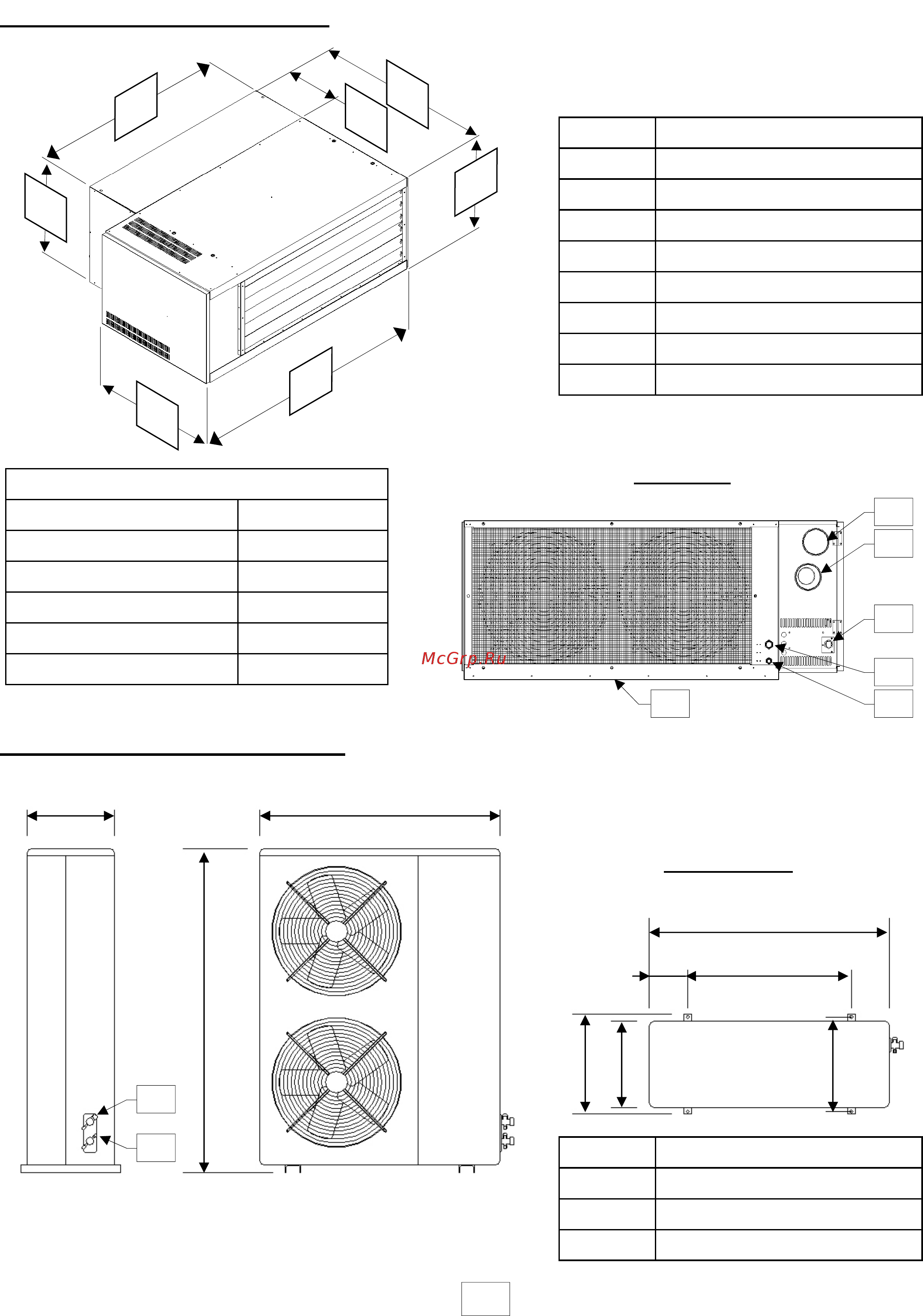

Dimensions* unité intérieure :
A
H
I
J
K
L M
Vue arrière
SUNPAC 37 & 50R
A 1310 mm
B 675 mm
C 510 mm
D 1030 mm
E 355 mm
F 1080 mm
G 540 mm
Poids 138 kg
H - Entrée d’air Ø 80 mm
I - Sortie des fumées Ø 80 mm
J - Arrivée Gaz Nat. ou GPL 1/2 "
K - Sortie R-410A 3/4 "
L - Entrée R-410A 1/2 "
M - Evacuation condensats 1/2 "
RACCORDEMENTS
G
B
D
E
F
C
1245
940
390
340
370
650
940
150
Dimensions* unité extérieure :
*Dimensions en mm
Vue de dessus
SUNPAC 37 & 50R
N 3/4 "
O 1/2 "
Poids 112 kg
N
O
340
