8

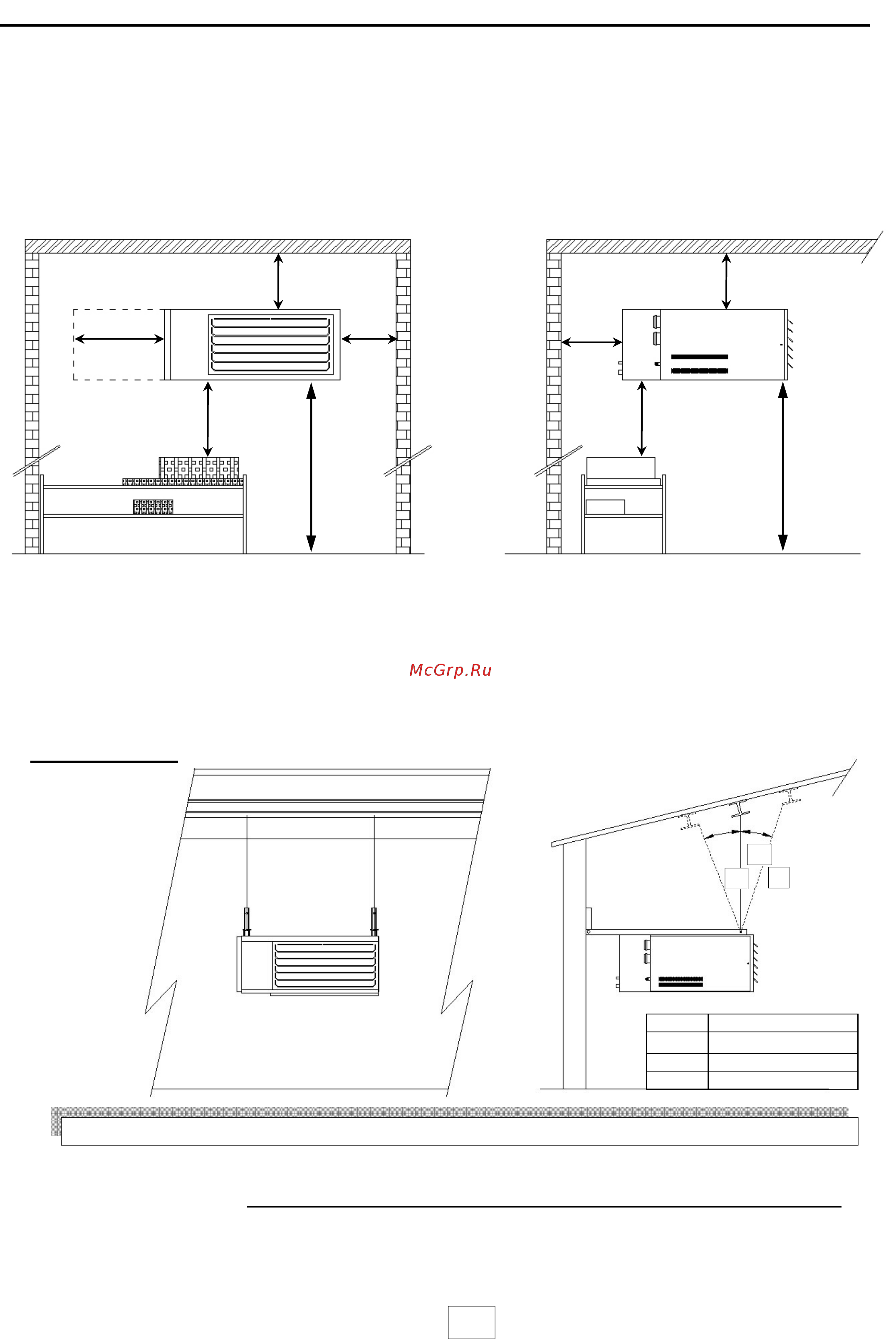

Afin de garantir un fonctionnement correct et en toute sécurité de l’appareil, il est impératif de respecter les distances
ci-dessous (distances avec batterie froid montée sur l’aérotherme) :
- Prévoir une distance au minimum de 300 mm à l’arrière de l’appareil “côté batterie”.
- Prévoir un dégagement suffisant pour l’ouverture de la porte brûleur, minimum 800 mm.
- L’aérotherme doit être placé au minimum à 200 mm du plafond et 2500 mm du sol.
- Aucun objet ne doit être placé à moins de 200 mm de l’appareil.
3- INSTALLATION DE L’AEROTHERME GAZ AVEC BATTERIE A DETENTE DIRECTE
3.1- Recommandation d’installation
3.2- Console de fixation
200
mini
800
mini
2 500
mini
200
mini
200
mini
2 500
mini
200
mini
300
mini
200
mini
L’appareil est prévu pour être suspendu, il est muni de 4 écrous prisonniers M8. La fixation doit se faire par ces écrous.
Si vous n’utilisez pas les consoles prévues pour l’installation, vous devez impérativement reprendre l’effort à l’aplomb
de ces écrous de fixation, un effort latéral peut entraîner un risque d’arrachement !
Dans tous les cas l’installateur devra impérativement respecter les règles et règlementations nationales en
vigueur dans le pays d’installation. Il devra s’assurer que la fixation de l’appareil garantie la sécurité de
l’installation et ne compromet pas la structure du bâtiment.
Fixation murale
La console reprend l’appareil par les écrous noyés M8 situés sur le dessus de l’appareil. Elle positionne l’appareil à la
distance préconisée du mur et permet un accès facile en cas de besoin d’intervention SAV.
La console est livrée avec deux élingues de reprise d’effort calculées pour la charge de l’appareil
, il est
impératif de n’utiliser que celles-ci ! La reprise doit se rapprocher au maximum de l’aplomb de la console,
angle maxi 30°.
Régler l’appareil parfaitement horizontal, pour un bon écoulement des condensats.
Pour le montage se reporter à la notice livrée avec la console.
Attention : s’assurer de la résistance du support
30° 30°
A
B
C
Position Charge par élingue
A 80 kg
B 95 kg
C 95 kg
