Aircalo Eolis 180 [13/24] Evacuation des fumees

- 13 -

ATTENTION :

Lors de la mise en service de la centrale, il est important d'adapter la puissance aux

caractéristiques nominales de cette unité (voir documentation technico-commerciale ou le

devis de définition établit par Aircalo). Pour cela, deux contrôles doivent être effectués :

1° Vérifier les températures des gaz brûlés après 15 mn de fonctionnement,

2° Vérifier l'élévation de température (mesurer les températures au soufflage et déduire la

température d'air à l'aspiration).

Le débit gaz doit être réglé de façon la plus minutieuse pour obtenir au rendement optimum

la puissance.

NOTE :

Considérer un débit d’air comburant d’environ 1m3/h par KW de puissance brûleur. Ainsi, les

ouvertures à l’aspiration pour permettre une bonne alimentation du brûleur doivent être faites

pour une vitesse mini de 1 m/s.

10. EVACUATION DES FUMEES

Les conduits doivent être réalisés avec l'un des matériaux suivants : acier émaillé vitrifié sur

les deux faces, aluminium, acier inoxydable, grès vernissé, fonte.

L'emploi d'acier ordinaire ou galvanisé est interdit.

La section du conduit doit être au moins égale à celle du conduit d'évacuation de l'appareil.

Le conduit de raccordement d'évacuation ne doit pas traverser de pièce principale autre que

celle dans laquelle l'appareil est installé.

Il est interdit d'installer un organe de réglage ou d'obturation sur toute la longueur du conduit

de fumée et de son raccordement à l'appareil.

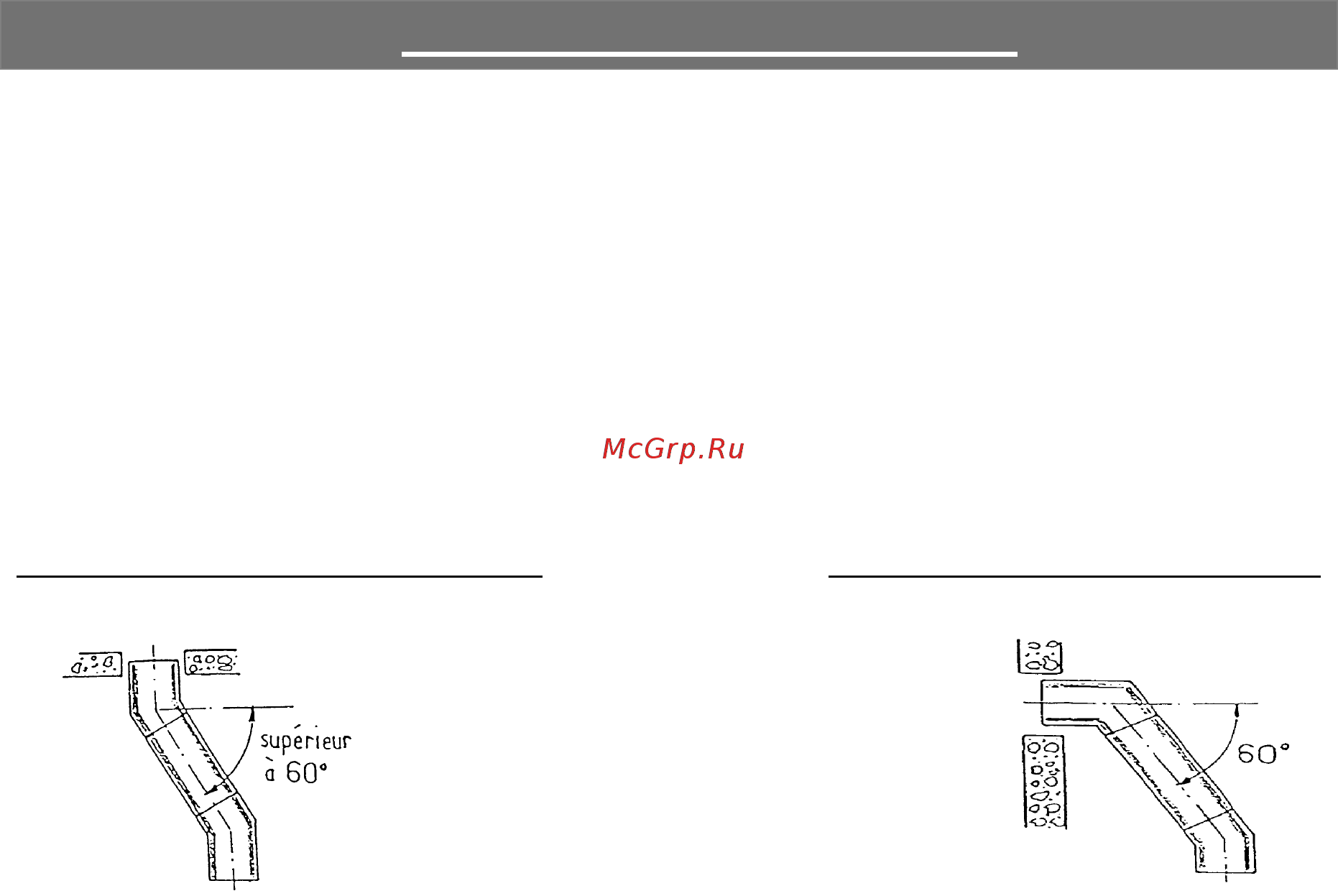

Respecter les angles des conduits, préconisés ci-dessous :

Raccordement sur conduit en plafond

Raccordement sur conduit en paroi

IMPORTANT : Ne jamais réduire le diamètre du conduit des gaz brûlés De la centrale Eolis

ou boucher les aérations du local. Les ouvertures pour l’air de combustion doivent être

réalisées conformément aux normes techniques (voir réglementation du pays).

Les dispositifs mis en place par l’installateur pour supporter la cheminée d’évacuation des

gaz brûlés, doivent soulager la bouche de sortie des fumées de toutes contraintes

mécaniques. (i.e. La bouche de sortie des fumées ne peut pas supporter la cheminée). Ces

dispositifs ne sauraient être fixés sur la structure de l’Eolis qui n’est pas conçue à cette fin.
