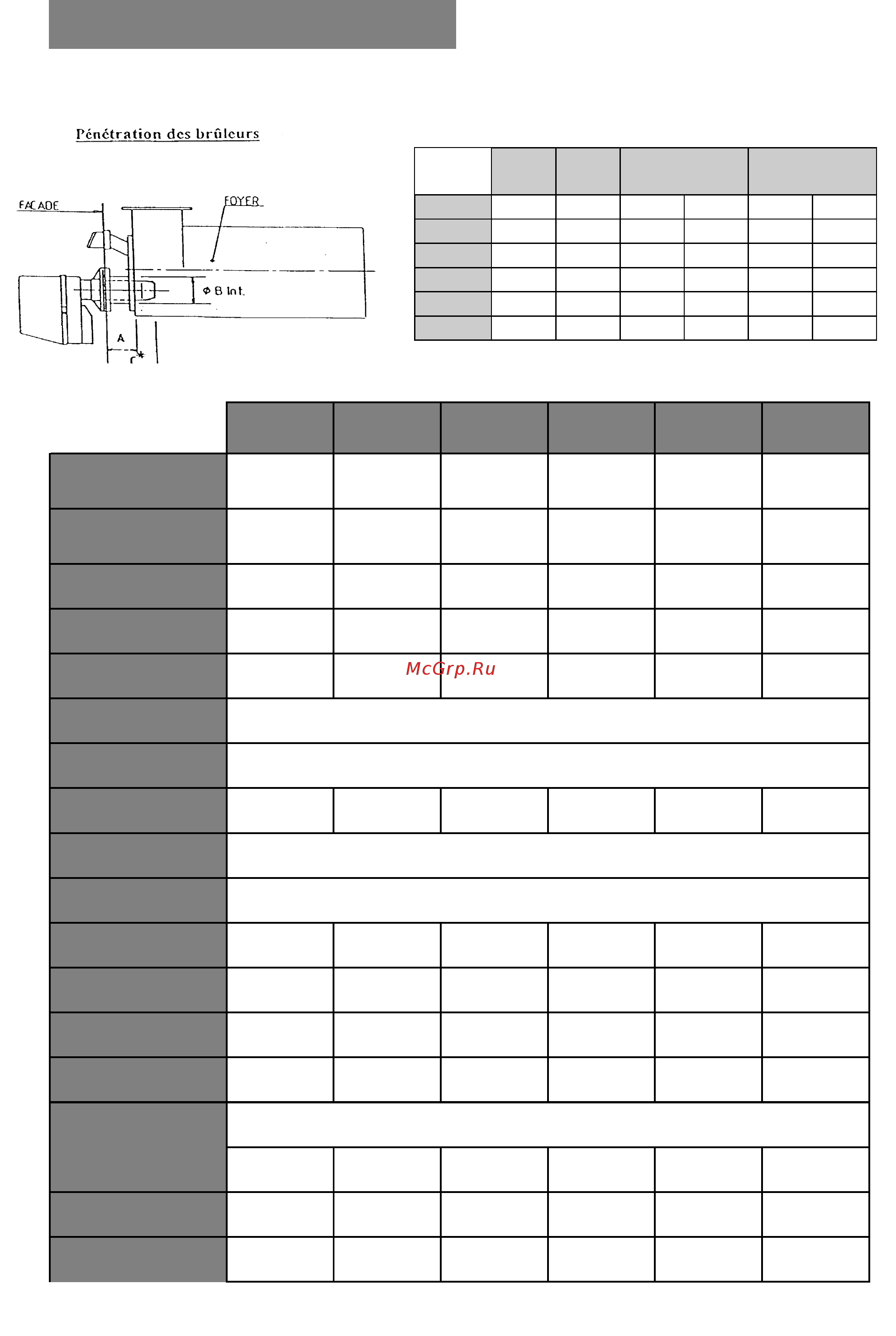

S'assurer que la pénétration à l'intérieur du foyer est conforme au tableau ci-dessous.
S'assurer également, que le gicleur correspond à la puissance nominale du générateur.
100 180 250 400 600 800
Débit calorifique maxi Qn
(kW)
100 157 296 437 612 921
Puissance utile maxi
(kW)
85 193 260 380 540 800
Débit Fuel
8.2 16.8 25.1 36.6 55.9 77.1
Débit gaz G20 m3/h
9.5 19.4 29.0 42.3 64.6 89.1
Débit gaz G31 kg/H
7.5 15.4 23.0 33.5 51.2 70.6
Dt (°C)
Voir plaque signalétique
Pression dispo (Pa)
Voir plaque signalétique
Débit d'air s/ foyer (m
3
/h)
6900 10000 19000 25000 35000 49000
Puissance électrique
nominale
Voir plaque signalétique
Type de chambre de
combustion
Directe (Pas d'extracteur)
Section du foyer (m
2
)
0,32 0.37 0.42 0.67 0.83 0.97
Long. foyer (mm)
832 1053 0.43 1846 2285 2717
Ø buse évacuation fumée
(mm)
175 195 245 245 350 375
Temp. de fumée (°C)
220 256 290 280 300 300
Débit massique des
fumées (kg/h)
Voir brûleur
Dépression foyer(Pa)
- 5 à – 15 - 5 à – 15 - 5 à – 15 - 5 à – 15 - 5 à – 15 - 5 à – 15
Diam. orifice brûleur
130 150 196 196 196 211
Entraxe fixation brûleur
150 180 255 255 255 255
Taille
A
B
C
mini maxi
Pénétration
mini maxi
100
200 150 220 280 20 80
180
200 150 220 280 20 80
250
160 196 180 240 20 80
400
200 196 220 280 20 80
600
272 196 292 352 20 80
800
262 211 282 382 20 150
BRULEUR
C*: Position de la bride sur la buse du brûleur
Cotes en mm
Données au performances maxi puissance. Données nominales spécifiques à cette unité sont fournies sur
demande.
