Aircalo Eolis 180 [18/24] Airstat

- 18 -

Les températures de fumée indiquées sont les températures maxi.

La température de fumée ne doit jamais être inférieure à 150°C et supérieure à 210°C.

Réglage de la température de la chambre de combustion :

- Si la demande en chauffage augmente, le registre d’air de la chambre de combustion doit

se fermer et le registre de By-pass doit se fermer. Il faut réduire la puissance maximal en cas

de dépassement de la température maximale des gaz d’échappement.

IMPORTANT :

- Suivre les instructions de la notice du fabricant du brûleur

- La pénétration minimum du brûleur dans le foyer est de 20 mm.

- La longueur de flamme ne doit pas excéder 60% de la profondeur totale de la

chambre foyère.

Index 1

- Arrêt du ventilateur

Lorsque le thermostat d'ambiance ne demande plus de chaleur, il arrête le brûleur.

La ventilation continue de fonctionner pour assurer le refroidissement du foyer-échangeur.

L'index de coupure du ventilateur stoppera le ventilateur lorsque la température de soufflage

sera de 40 ° environ : Réglage à 35°

Index 2

- Marche du ventilateur

Mise en marche du ventilateur lorsque la température de soufflage atteint 55 ° environ

L'écart entre les index 1 et 2 devra être réglé entre 5° et 10 °. Réglage entre 40 et 45°

Index 3

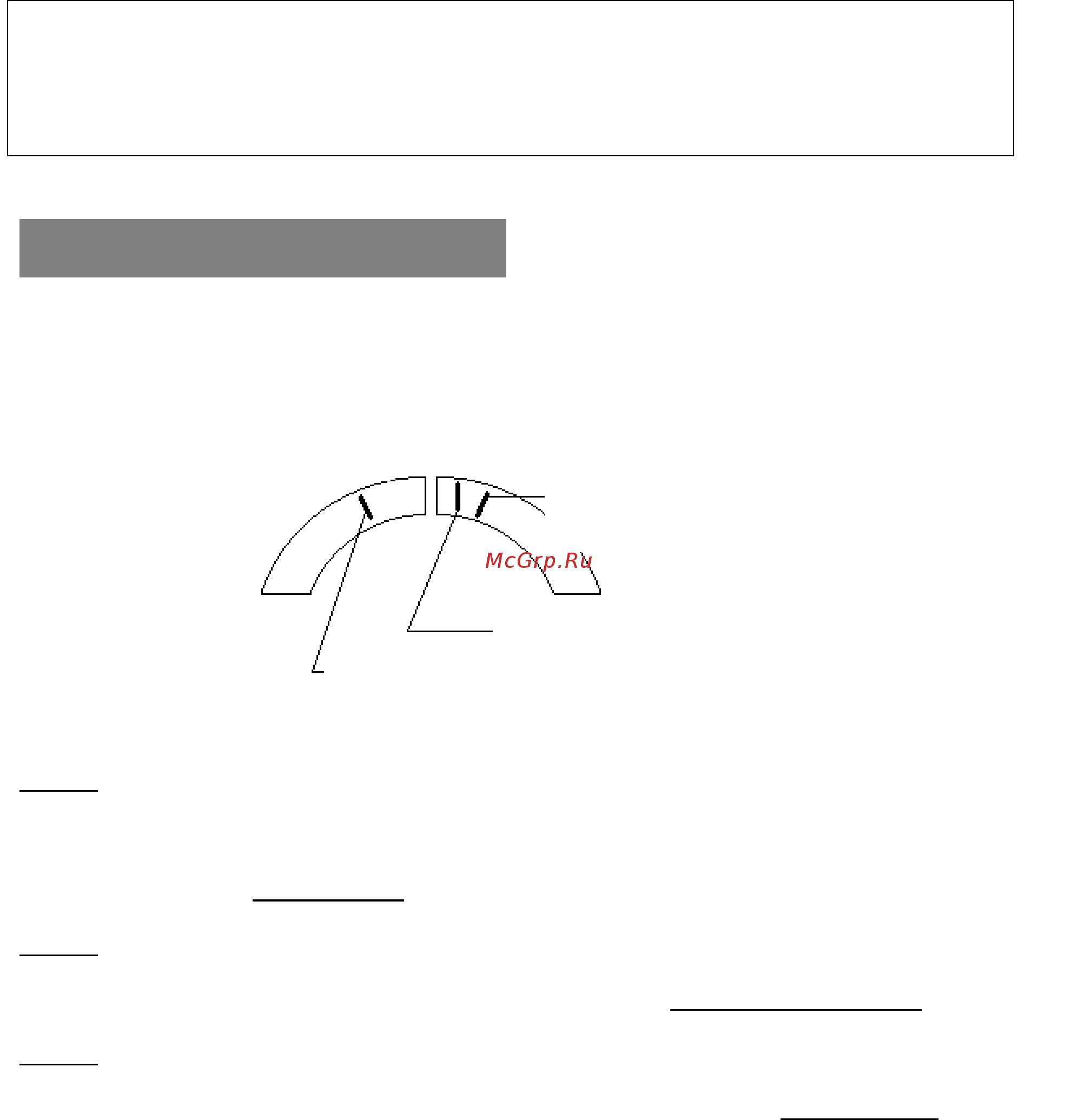

- Limiteur de surchauffe

Limiteur de chauffage de l'air soufflé.

Arrêt du brûleur lorsque la température de soufflage est voisine de 70° : Réglage à 75°.

35°

45°

75°

LIMIT

(

index 3

)

Arrêt du

ventilateur

(index 1)

Marche ventilateur

(index 2)

L’airstat est monté en usine sur les appareils.

L’airstat est cablé et pré-réglé en usine. L’utilisateur n’aura donc aucune intervention à effectuer

sur cette organe de régulation.

AIRSTAT
