3-IMPLANTATION

Le déstratificateur est utilisé pour renvoyer vers le bas les masses d’air plus chaudes qui s’accumulent en

partie haute des bâtiments. Le taux de brassage est amélioré et les température sont plus homogènes. Ainsi,

les unités sont suspendues pour un soufflage vers le bas.

L’implantation est directement liée à la géométrie du local traité et du nombre d’appareil sélectionné.

Quelques conseils pour une bonne implantation :

Les unités sont placées de préférence sous les points les plus hauts. On recommande un espace d’environ

1 m avec le plafond avec un minimum de 0,5 m.

Dans les cas de locaux de grande hauteur ( > 8 m) on pourra baisser le destratificateur, sans toutefois des-

cendre plus bas que 70% de la hauteur du bâtiment, ceci pour améliorer la puissance du jet d’air.

Les appareils sont livrés avec les ailettes directionnelles en position fermée. L’appareil ne peut pas

fonctionner avec les ailettes en position fermées. Régler leur orientation en fonction de la zone à trai-

ter au moment de l’installation.

Veiller à la solidité du support sur lequel les appareils sont suspendus, procéder à un essais de résistance.

4-INSTALLATION

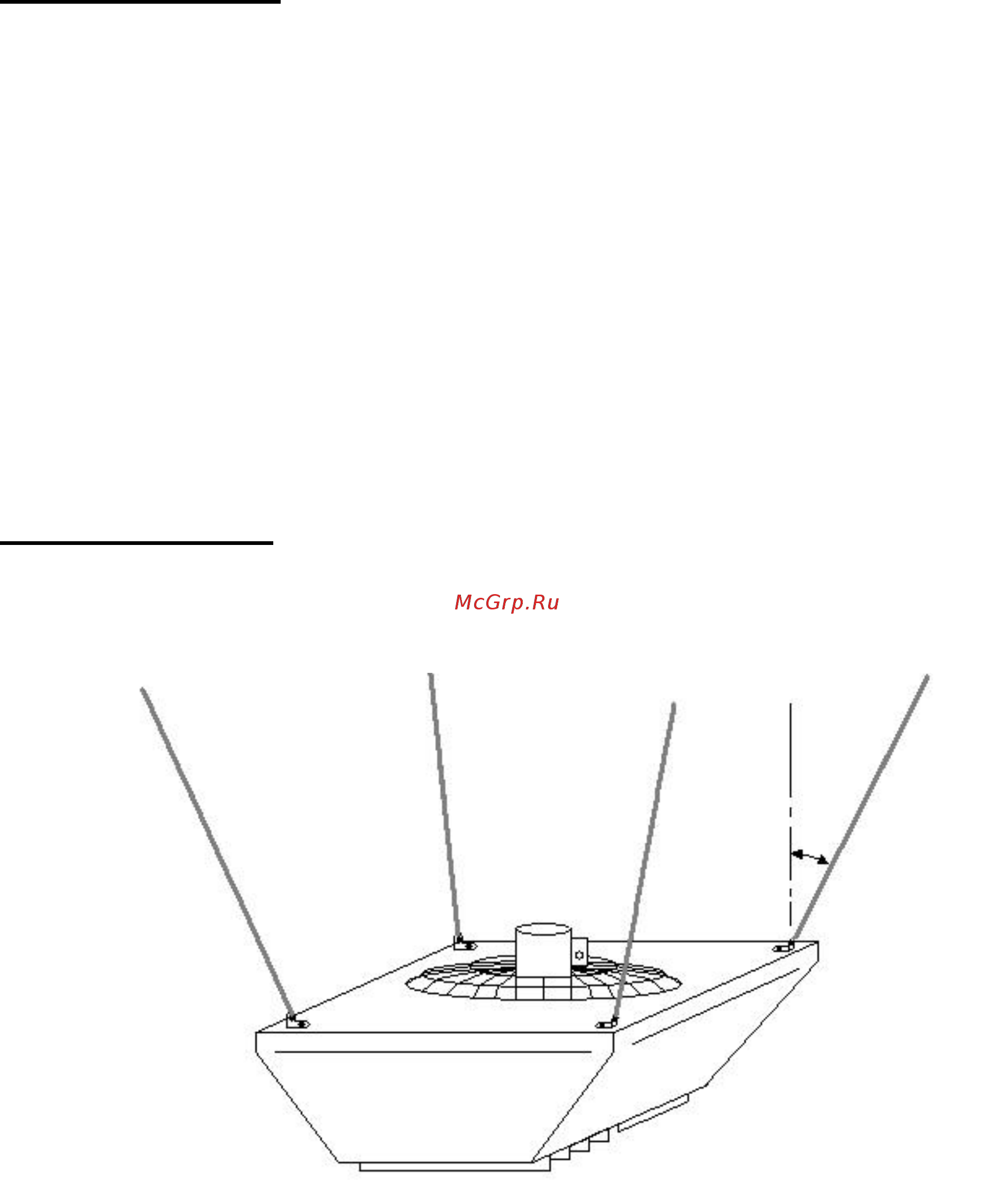

La face arrière du déstratificateur « ZEPHIRE ZE » est équipée de 4 écrous noyés M8 servant à suspen-

dre l’appareil. La fixation peut être réalisée en rigide ou souple (élingues). Dans ce dernier cas, les câ-

bles devront avoir un angle supérieur à 90° avec l’appareil pour éviter les oscillations aux démarrages.

Pour la gamme « ZEPHIRE ZS » des trous de fixation sont directement prévu sur la tôle latérale, respec-

ter les mêmes consignes de fixation.
