5-RACCORDEMENT ELECTRIQUE « ZEPHIRE ZE »

Le raccordement des câbles doit être fait hors tension, par du personnel ayant les qualifications requi-

ses.

Choisir le système de protection et les câbles d’alimentation en fonction des caractéristiques de la pla-

que signalétique.

Note : Les caractéristiques électriques peuvent être modifiées en cours d’année. Toujours se réfé-

rer en priorité aux informations portées sur la plaque signalétique du moteur.

De série les appareils sont équipés d’un câble 3 conducteurs de 1.5 m pour faciliter le raccordement.

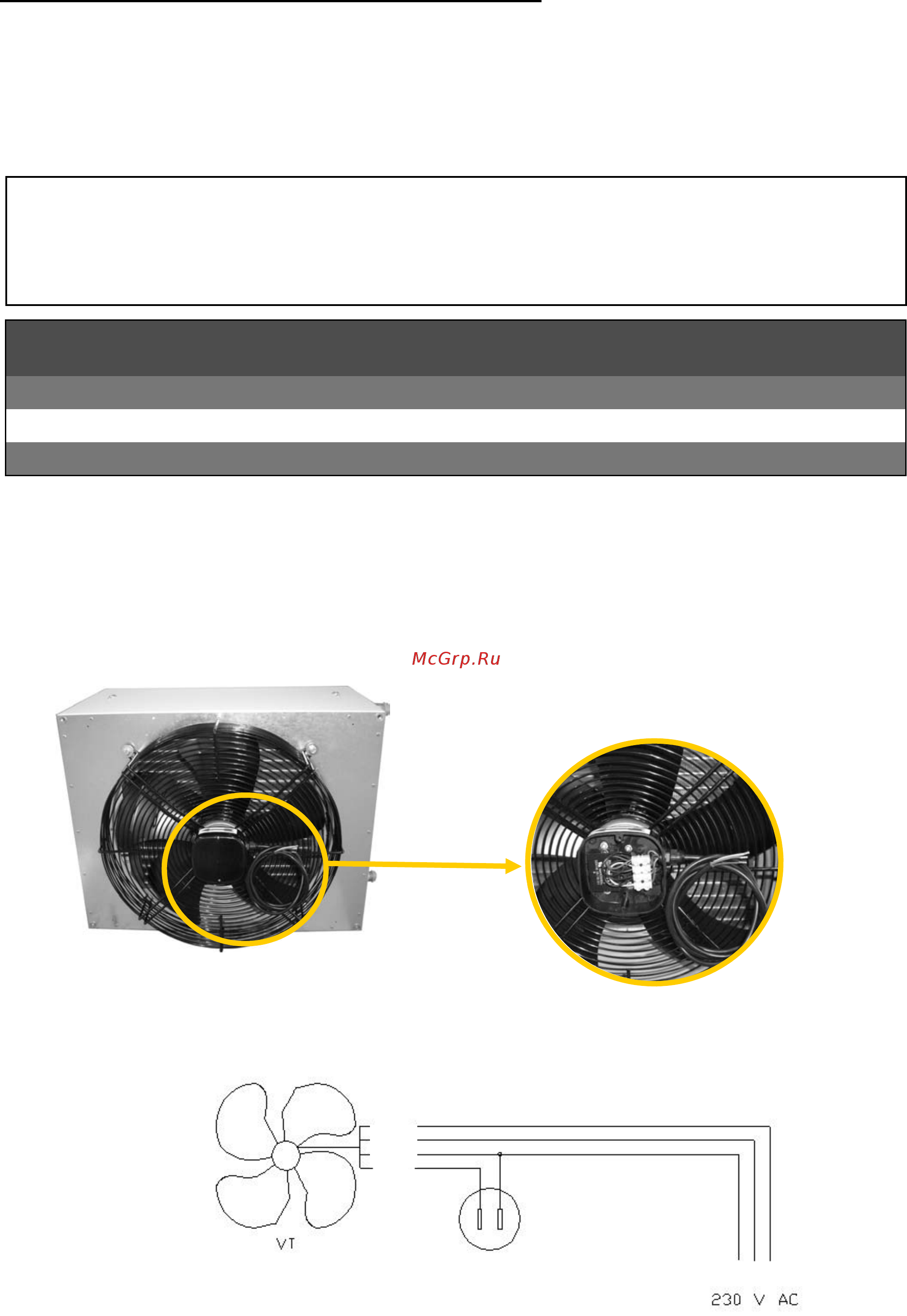

Schéma électrique :

Avant de brancher l’appareil vérifier les indications portées sur la plaque signalétique, prendre

connaissance du schéma électrique se trouvant dans la plaque à bornes et se conformer aux indica-

tions de raccordement indiquées.

Vérifier la capacité du condensateur fourni avec celle indiquée sur la plaque signalétique du moteur.

-4-

Modèle Vitesse rotation

(Tr/min)

Puissance absorbée maxi

( W)

Intensité nominale

(A)

ZE42M

900 130 0.65

ZE55M

900 330 1.70

ZE63M

900 520 2.40

Vert/Jaune

Marron

Noir
