Aircalo ZEPHIR ZE42M [7/8] Cablage interupteur sectionable de proximite zephire zs
![Aircalo ZEPHIR ZE42M [7/8] Cablage interupteur sectionable de proximite zephire zs](/views2/1410168/page7/bg7.png)
-5-

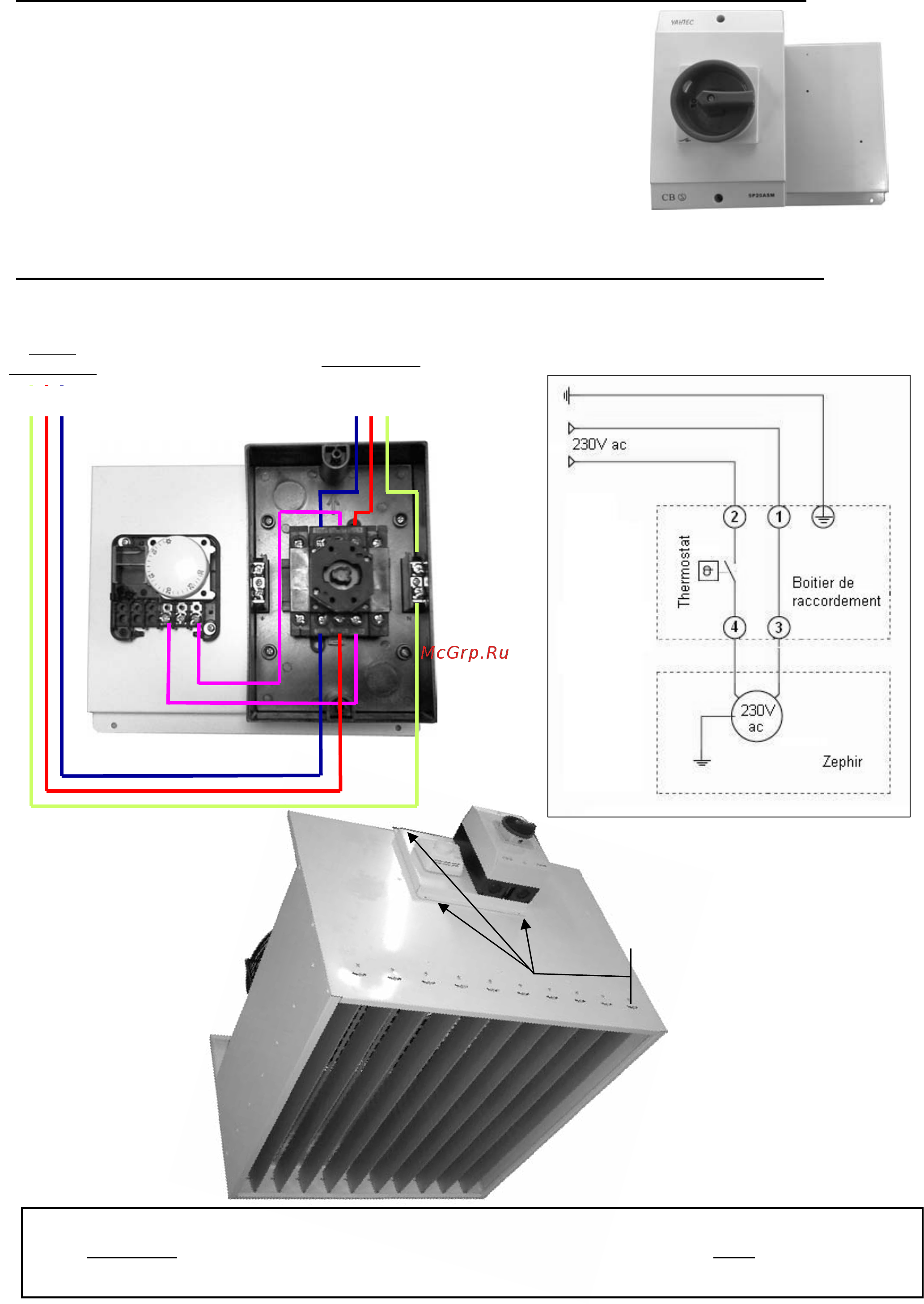

CABLAGE INTERUPTEUR SECTIONABLE DE PROXIMITE « ZEPHIRE ZS »
L’interrupteur de sécurité cadenassable est destiné à couper
l’alimentation du moteur. Il peut être fixé sur le côté du destratificateur.
CABLAGE THERMOSTAT & SECTIONNEUR DE PROXIMITE « ZEPHIRE ZS »
Câble
ventilateur
Alimentation
Attention : Le thermostat d’un déstratificateur d’air doit se mettre en route lorsque la température
passe au dessus
de la température de consigne et s’arrêter lorsqu’elle passe sous la température de
consigne. Faire des essais de fonctionnement au moment du raccordement.
Bloquer le tableau électrique
avec les 4 vis auto-foreuses
T P N
N P T
