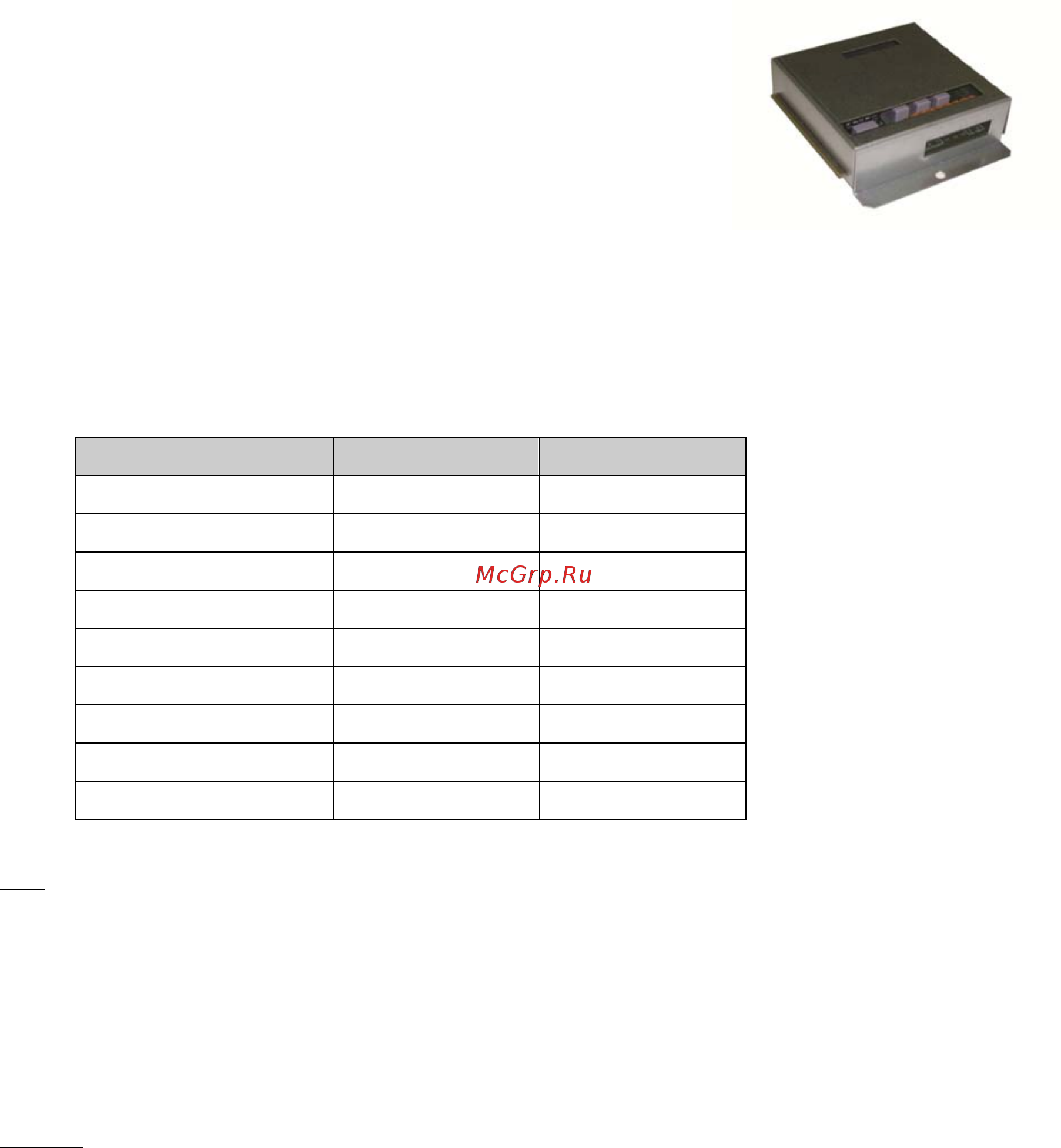

Aircalo BORA 120 [13/28] Alimentation résistances électrique auxiliaires de chauffage intensité nominale

La platine type CNV Aircalo (option avec supplément) permet de raccorder

des systèmes de régulation classique conçus pour 3 vitesses de ventilation

(Petite / Moyenne / Grande) sur des moto-ventilateurs EC à vitesse

variable.

Les platines CNV arrivent montées sur l’unité terminale. Il appartient à

l’installateur, en fonction des débits prévus par l’étude thermique d’effectuer

le réglage des 3 débits d’air.

Alimentation résistances électrique auxiliaires de chauffage : Intensité nominale

Puissance BORA 60 BORA 120

375 W 1.65 (A) -

500 W 2.20 (A) -

750 W 3.25 (A) -

1000 W 4.35 (A) -

1125 W - 4.9 (A)

1500 W - 6.55 (A)

2000 W - -

2250 W - 9.80 (A)

3000 W - 13.05 (A)

Note : Un thermostat de sécurité à réarmement est intégré au bloc résistance électrique. Pour effectuer le

réarmement, il suffit de couper l’alimentation générale du bloc résistance, d'attendre quelques minutes et de

réenclencher l'alimentation. Aucun démontage n'est nécessaire pour cette opération.

Le bloc résistance électrique intègre un deuxième thermostat, de type fusible. Dans le cas d’une défaillance

éventuelle du premier thermostat, celui-ci va interrompre de manière définitive l'alimentation du bloc résistance.

Le remplacement du bloc résistance est nécessaire.

Attention

 Post-ventilation : Il est nécessaire de prévoir une temporisation du fonctionnement forcé du moto-

ventilateur après l’arrêt de la batterie électrique afin d’assurer une dissipation de l’énergie rémanente sur

les résistances.

Pour les puissances de 750 W et 1000W la temporisation minimale est de 30 secondes.

Pour les puissances de 2000 W et 3 000 W la temporisation minimale est de 45 secondes.

 La non-observation de cet asservissement peut entraîner la détérioration de l’unité voire de

l’environnement.

 Pendant le fonctionnement de la batterie électrique, une coupure d’alimentation du réseau électrique

peut engendrer le déclenchement du thermostat de sécurité. Il sera nécessaire alors de le réarmer

 Le fonctionnement des résistances électriques est interdit lorsque la batterie principale est alimentée en

eau chaude

 En système 2 tubes + 2 fils (résistance électrique), il est interdit de câbler la plus petite vitesse (V1) sur

les 5 disponibles
