8. MONTAGE FACADE STAFF (OPTION)

Avertissements

 L’installation de la façade staff nécessite la présence des pattes de supportage au niveau de la structure

de la cassette

 La façade staff est livrée non montée sur l’unité

Procédure de montage

 Commencer par installer la cassette comme décrit précédemment. La position des 4 tirants devra être

réalisée en fonction du plan d’implantation de la façade staff par rapport à la cassette

 Installer la façade staff lorsque le faux plafond a été mis en place

 Sortir la dalle de son emballage et la manipuler avec précaution pour ne pas rayer la peinture. Enlever le

film plastique de protection. Enlever la trappe de visite.

 Mettre l’unité à l’horizontal avec un niveau à bulle d’air en réglant les écrous et les contre-écrous des

tirants filetés. Régler en hauteur la cassette et l’aligner avec le bord inférieur du plafond staff

 Présenter la façade staff sur la cassette en alignant les trous de fixation sur les supports présents sur la

cassette et vérifier qu’il existe un léger jeu entre la façade et le plafond. Le plafond ne doit pas déformer

la façade ou empêcher celle-ci d’être en contact avec le bas de la cassette.

 Vérifier également que le cadre périphérique de la façade couvre bien l’ouverture pratiquée dans le

plafond

 Une fois l’ajustement terminé, fixer la façade sur la cassette à l’aide des fixations plastiques fournies

(utiliser un maillet)

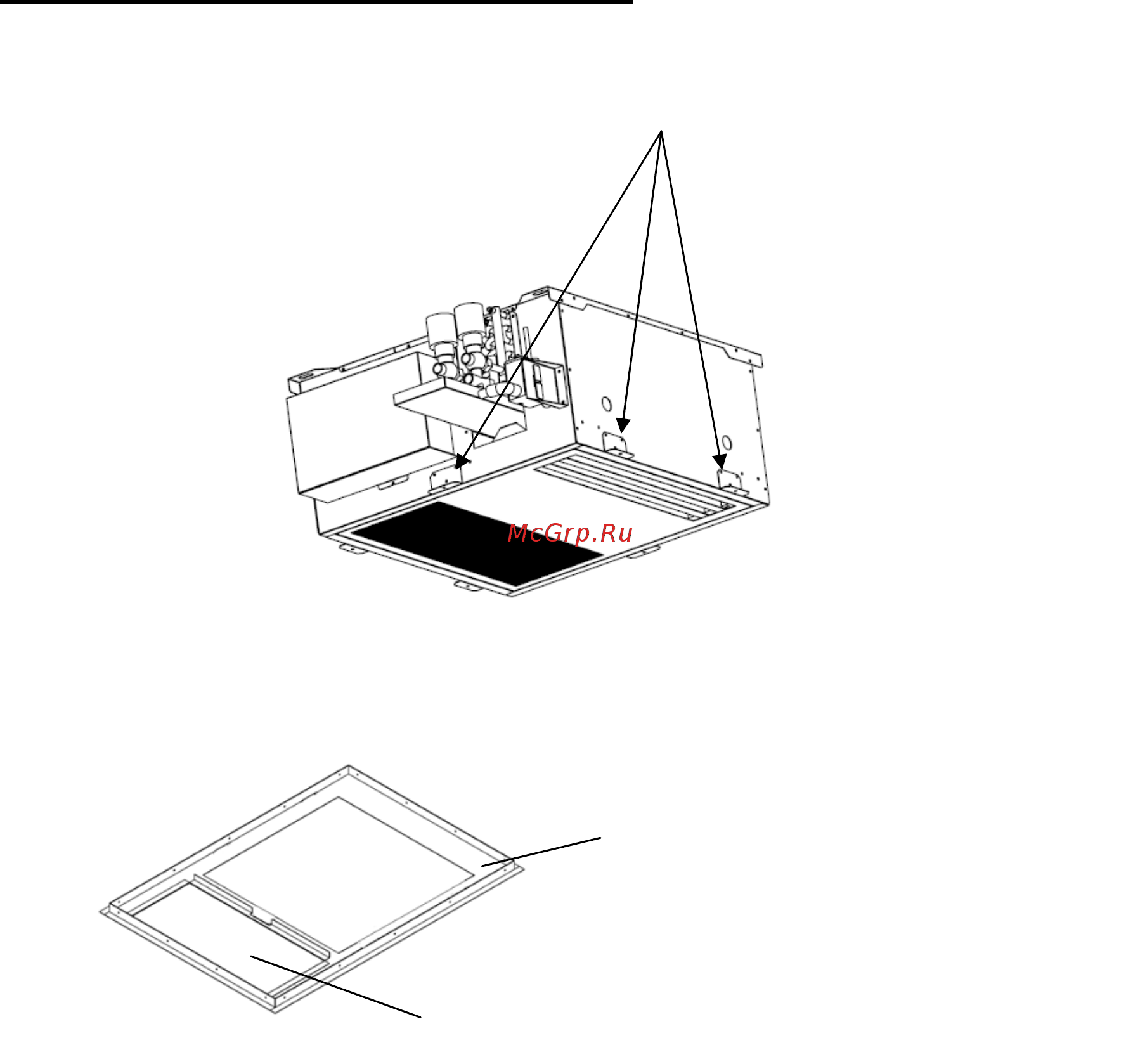

Trappe de maintenance (à enlever pour le montage)

Façade
