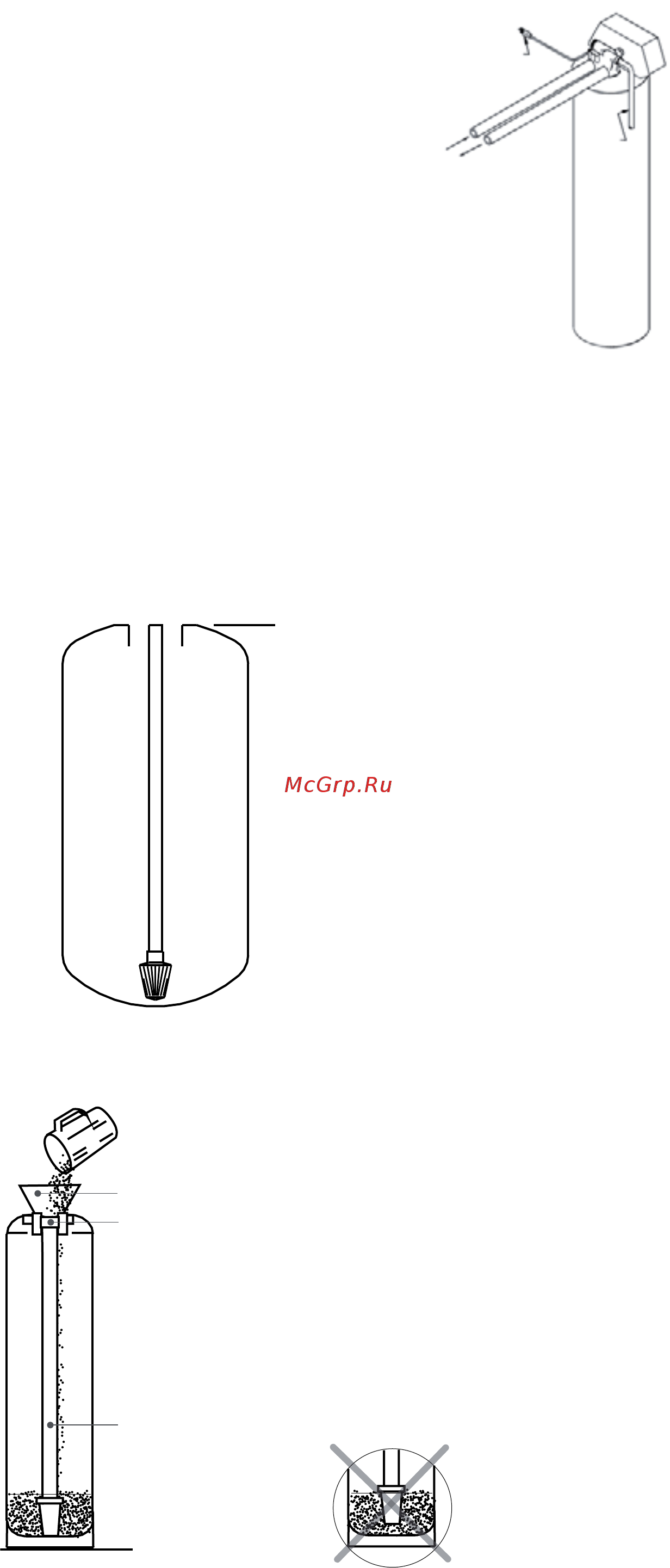

ОПЕРАЦИИ ПО МОНТАЖУ 1 Убедитесь что корпус установки пуст и чист Установите корпус фильтра в кожухе на ровную строго горизонтальную поверхность 2 Установите и отцентрируйте распределительную трубу с корзиной в корпусе установки рис 2 3 ВНИМАНИЕ не надавливайте на распределительную трубу во избежание поломки корзины 3 Обрежьте трубу дистрибьютора в соответствии с рис 2 4 Наденьте на трубу пластиковую крышку или прикройте ее другим доступным материалом 5 Пользуясь воронкой засыпьте корпус установки фильтрую щими материалами в последовательности указанной продавцом придерживая трубу и не давая материалу выдавить ее вверх ина че при монтаже клапана можно повредить нижнюю корзину 6 После засыпки загрузки снимите защитную крышку надетую при засыпке и слегка смажьте верхнюю кромку трубы по наруж ной части силиконовой смазкой 7 После удаления частиц наполнителя с горловины корпуса установки и после очистки от них резьбы танка установите верх нюю крышку кожуха Аккуратно наденьте клапан с корзиной верх него дистрибьютора на распределительную трубу и надавите на него сверху так чтобы уплотнение клапана село на трубу после этого заверните клапан до упора ВНИМАНИЕ не перетягивайте клапан по резьбе во избежание срыва или разрушения соедине ния Установите на управляющий клапан резьбовые концевики 8 Подключите установку в разрыв магистрали подачи холод ной воды используя стандартную трубную арматуру и фитинги Рис 2 Обрезка трубы Для удобства запуска эксплуатации и обслуживания оборудова дистрибьютора ния необходимо предусмотреть байпасную линию 9 Диаметр дренажной трубки должен быть не меньше внутрен него диаметра дренажного ограничителя управляющего клапана наполнитель 10 Установку снабженную байпасной линией приведите в по ложение байпас вода не поступает в фильтр Включите подачу воронка воды Откройте ближайший к фильтру кран и дайте воде стечь крышка надевается при засыпке в течение нескольких минут или до тех пор пока из водопровода не будут удалены все инородные частицы которые могли туда по пасть при монтаже После промывки закройте кран 11 Полностью закройте байпасный вентиль 12 Убедитесь что управляющий клапан находится в рабочем режиме и откройте выходной вентиль После этого медленно от кройте вентиль подачи воды распределительная труба 13 Когда минеральный танк установки заполнится водой за и нижняя кройте ближайший к установке кран в системе водоснабжения До распределительная корзина начала промывки фильтрующий наполнитель должен находиться в контакте с водой в течение 6 8 часов 14 После монтажа установки и задания программ промывки запустите промывку фильтра в ручном режиме для отмывки филь трующих наполнителей до того момента пока в дренаж не пойдёт Рис 3 визуально прозрачная вода 6
