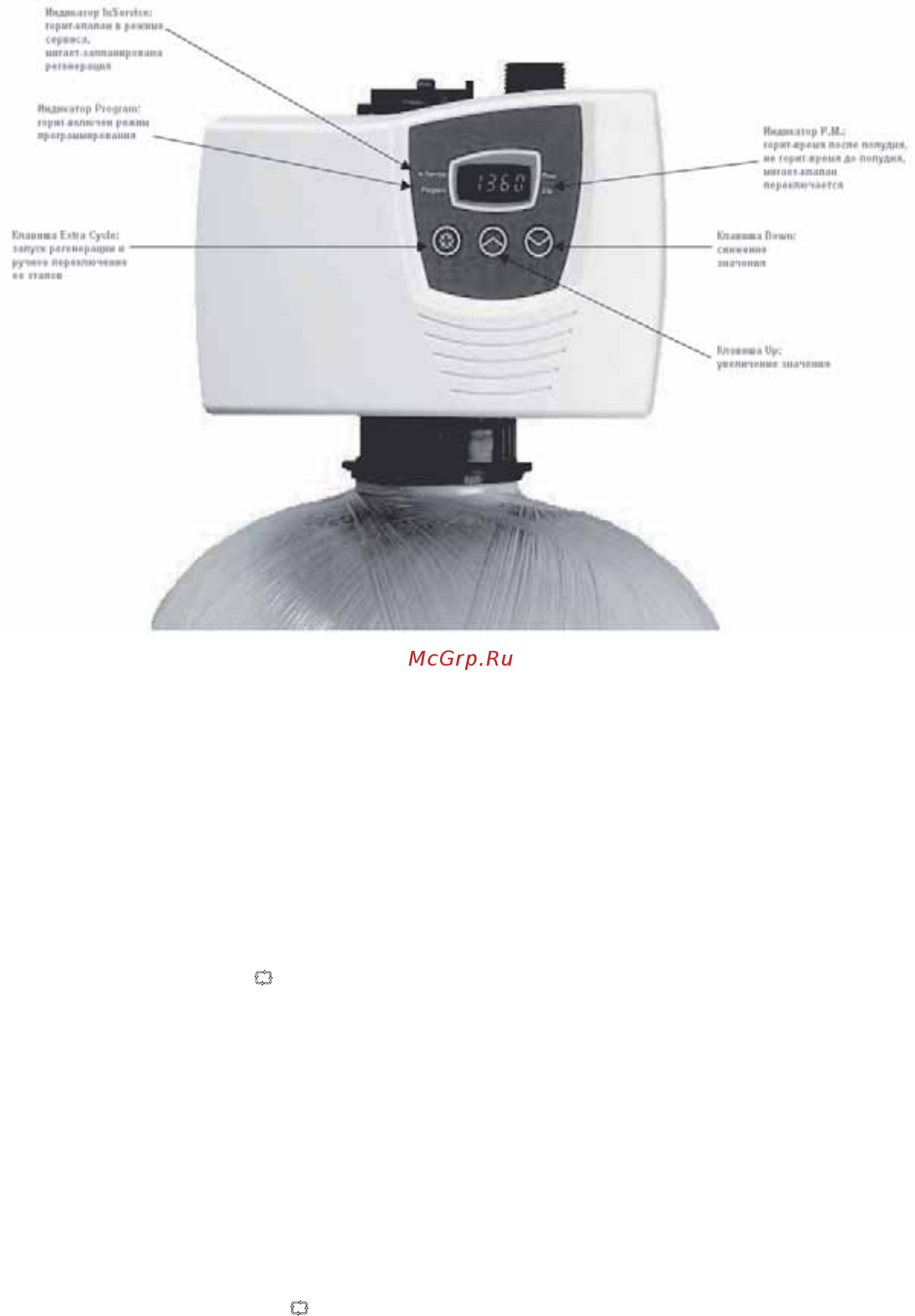

Управление и режимы работы Периодичность регенерации Прежде чем запрограммировать блок управления необходимо определить периодичность регенераций Периодичность регенерации зависит от многих параметров типа и производительности водоочистного устройства фильтрующего наполнителя режима работы количественного состава примесей обрабатывае мой воды и т д Во избежание ошибок расчёты выполняются квалифицированными специалистами Электронный контроллер 7700 7000 Клапаны с регенерацией по таймеру При работе клапана на дисплее индицируется текущее время Регенерация начинается когда число дней прошедших после последней регенерации достигнет предустановленного значения Регенерация начина ется в установленное время Состояние контроллера при регенерации В ходе регенерации на дисплее может появляться индикация двух типов При переключении клапана в очередной цикл на дисплее высвечивается номер этого цикла и три дефиса При остановке клапана в одном из циклов на дисплее высвечивается номер этого цикла и время оставшееся до его завершения Замечание если продолжительность цикла превышает 100 первая цифра мигает По окончании всех циклов регенерации клапан возвращается в режим сервиса Замечание нажатие клавиши О в ходе регенерации немедленно переводит клапан в очередной цикл Состояние контроллера при программировании Контроллер входит в режим программирования когда клапан находится в режиме сервиса Находясь в режиме программирования контроллер продолжает нормальную работу Программа хранится в памяти контроллера постоянно Состояние контроллера при отключении электропитания При отключении электропитания все установки контроллера сохраняются для обеспечения его нормаль ной работы после восстановления питания Неточное или мигающее значение текущего времени свидетель ствует о произошедшем отключении электропитания При отключении электропитания контроллер Не работает и не способен проводить регенерации После восстановления электропитания продолжает нормальную работу с прерванного момента Ручной запуск регенерации Процесс регенерации может быть инициирован вручную двумя способами Нажмите и отпустите клавишу О Если тип регенерации клапана по таймеру начнет мигать индика 7
