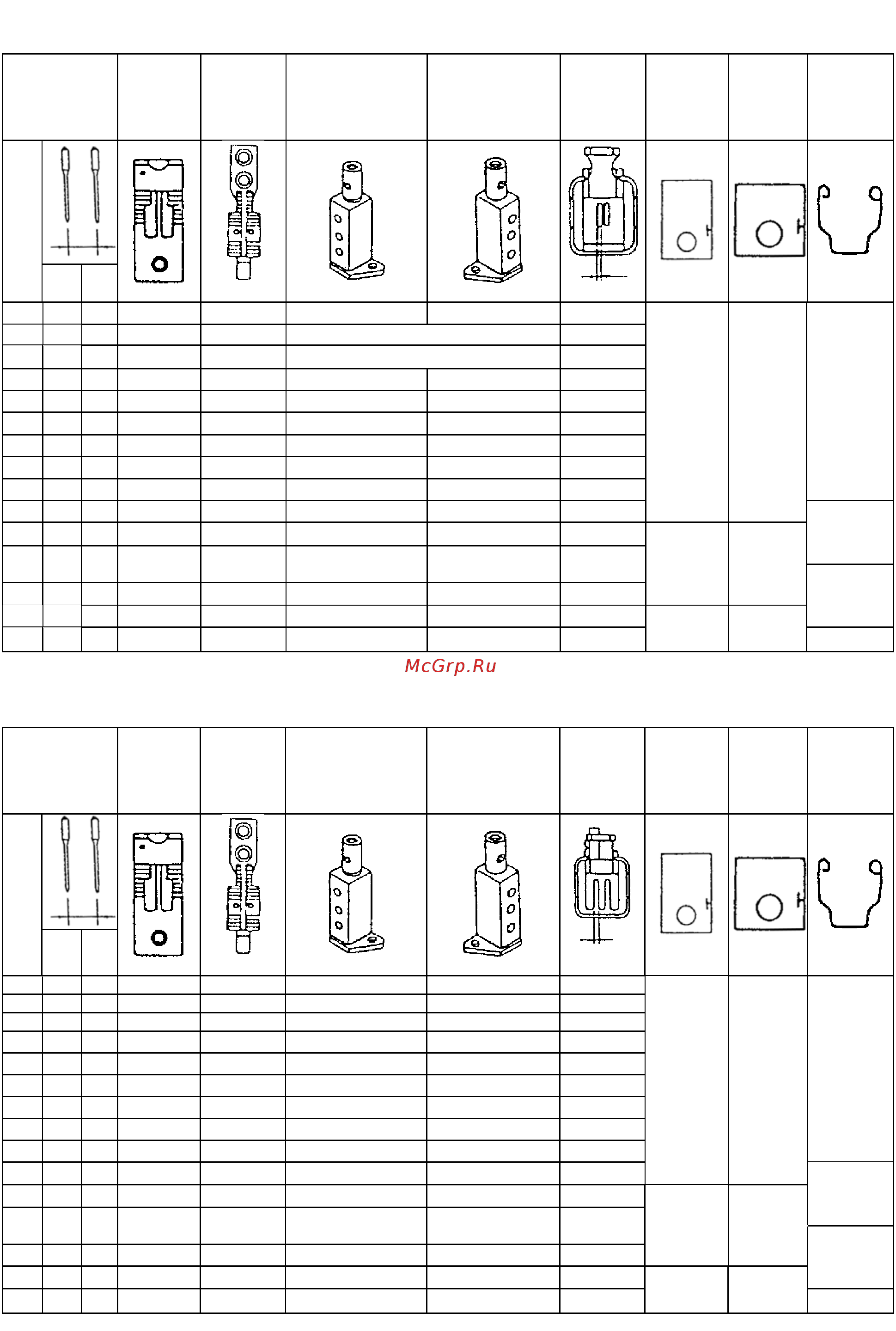

9
(12) LH-3168-7, тип A
Таблица 14
Расстояние
между иглами
Игольная
пластина
Зубчатая
рейка
Иглодержатель
(левый)
Иглодержатель
(правый)
Прижим-
ная лапка
Подвиж-
ная плас-
тина
левая
(в сборке)
Подвиж-
ная плас-
тина
правая
(в сборке)
Приспосо
бление
для
очистки
Код
дюй
-мы
мм
φ
1.4
1.6
B 1/8 3.2 226 60203 226 65103 B1402-528-BAO-A 226 37656
C 5/32 4.0 226 60302 226 65202 B1402-528-CAO-A 226 37755
D 3/16 4.8 226 60401 226 65301 B1402-528-DALA B1402-528-DARA 226 37854
E 7/32 5.6 226 60500 226 65400 B1402-528-EAL B1402-528-EAR 226 37953
F 1/4 64 226 60609 226 65509 B1402-528-FALA B1402-528-FARA 226 38050
G 9/32 7.1 226 60708 226 65707 B1402-528-GAL B1402-528-GAR 226 38258
H 5/16 7.9 226 60807 226 65806 B1402-528-HALA BI402-528-HARA 226 38357
K 3/8 9.5 226 60906 226 65905 B1402-528-KALA B1402-528-KARA 226 38456
102 09230
226 50857 226 50352
L 1/2 12.7 226 61102 226 66200 B1402-528-LAL B1402-528-LAR 226 38753
M 5/8 15.9 226 61201 226 66309 B1402-528-MAL B1402-528-NAR 226 38852
102 09500
N 3/4 19.1 226 61300 226 66408 B1402-528-NAL B1402-528-NAR 226 38951
226 50956 226 50451
102 09807
Q 1 25.4 226 61508 226 66705 B1402-528-QAL B1402-528-QAR 226 39256
226 51053 226 50550
102 09906
(13) LH-3168-7, тип G
Таблица 15
Расстояние
между иглами
Игольная
пластина
Зубчатая
рейка
Иглодержатель
(левый)
Иглодержатель
(правый)
Прижим-
ная лапка
Подвиж-
ная плас-
тина
левая
(в сборке)
Подвиж-
ная плас-
тина
правая
(в сборке)
Приспосо
бление
для
очистки
Код
дюй-
мы
мм
φ
2
2.0
D 3/16 4.8 226 60401 102 39101 B1402-528-DALA B1402-528-DARA 226 40353
E 7/32 5.6 226 60500 102 39200 B1402-528-EAL. B1402-528-EAR 226 40452
F 1/4 6.4 226 60609 102 39309 B1402-528-FALA B1402-528-FARA 226 40551
G 9/32 7.1 226 60708 102 39408 B1402-528-GAL B1402-528-GAR 226 40759
H 5/16 7.9 226 60807 102 39507 B1402-528-HALA B1402-528-HARA 226 40858
K 3/8 9.5 226 60906 102 39606 B1402-528-KALA B1402-528-KARA 226 40957
102 09230
226 50857 226 50352
L 1/2 12.7 226 61102 102 39804 B1402-528-LAJL B1402-528-LAR 226 41252
102 09500
M 5/8 15.9 226 61201 102 39903 B1402-528-МAL B1402-528-MAR 226 41351
N 3/4 19.1 226 61300 101 71106 B1402-528-NAL B1402-528-NAR 226 41450
226 50956 226 50451
226 51053 226 50550
102 09807
Q 1 25.4 226 61508 101 71304 B1402-528-QAL B1402-528-QAR 226 41757 102 09906
