4

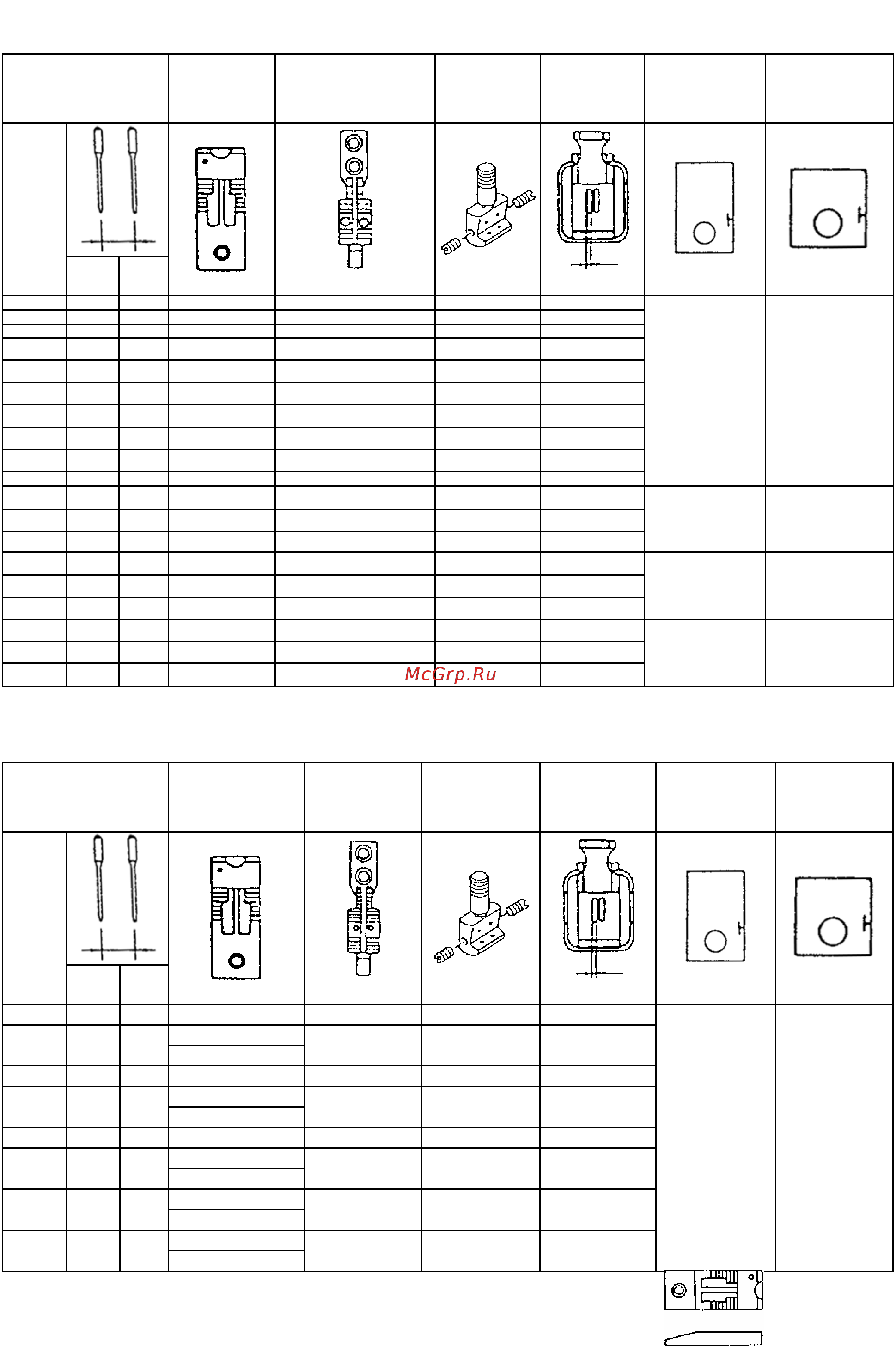

(3) LH-3128, тип G
Таблица 5
Расстояние
между иглами
Игольная
пластина
Зубчатая рейка
Иглодер-
жатель
Прижимная
лапка
Подвижная
пластина
левая
(в сборке)
Подвижная
пластина
правая
(в сборке)
Код
дюй-
мы
мм
φ
2.2
2.0
D 3/16 4.8 226 25305 B1613 512 D0H 101 47858 226 40353
E 7/32 5.6 226 25404 B1613 512 E0H 101 47957 226 40452
F 1/4 6.4 226 25503 B1613 512 F0H 101 48054 226 40551
G 9/32 7.1 226 25602 B1613 512 G0H 101 48153 226 40759
H 5/16 7.9 226 25701 B1613 512 H0H 101 48252 226 40858
K 3/8 9.5 226 25800 B1613 512 K0H 101 48351 226 40957
226 01058 226 00555
L 1/2 12.7 226 26006 B1613 512 L0H 101 48559 226 4T252
M 5/8 15.9 226 26105 B1613 512 M0H 101 48658 226 41351
N 3/4 19.1 226 26204 B1613 512 N0H 101 48757 226 41450
226 01157 226 00654
P 7/8 22.2 226 26303 B1613 512 P0H 101 48856 226 41658
Q 1 25.4 226 26402 B1613 512 Q0H 101 48955 226 41757
R 1-1/8 28.6 226 26501 B1613 512 R0H 101 49052 226 41856
226 01256 226 00753
S 1-1/4 31.8 226 26600 B1613 512 S0H 101 49151 22641955
T 1-3/8 34.9 226 26709 B1613 512 T0H 101 49250 226 42052
U 1-1/2 38.1 226 26808 B1613 512 U0H 101 49359 226 42151
226 01355 226 00852
(4) LH-3128, тип F
Таблица 6
Расстояние
между иглами
Игольная пла-
стина
Зубчатая рей-
ка
Иглодер-
жатель
Прижимная
лапка
Подвижная
пластина
левая
(в сборке)
Подвижная
пластина
правая
(в сборке)
Код
дюй-
мы
мм
φ
1.4
1.4
226 25107
B 1/8 3.2
* 226 28002
226 30107 101 47650 226 27152
226 25305
D 3/16 4.8
* 226 28200
226 35304 101 47858 226 27350
226 25503
F 1/4 6.4
* 226 28408
226 35502 101 48054 226 27558
226 25602
G 9/32 7.1
* 226 28507
226 35700 101 48153 226 27657
226 25701
H 5/16 7.9
* 226 28606
226 35809 101 48252 226 27756
226 01058 226 00555
(Звездочкой) отмечены № игольной пластинки для пришивания ленты.
