5

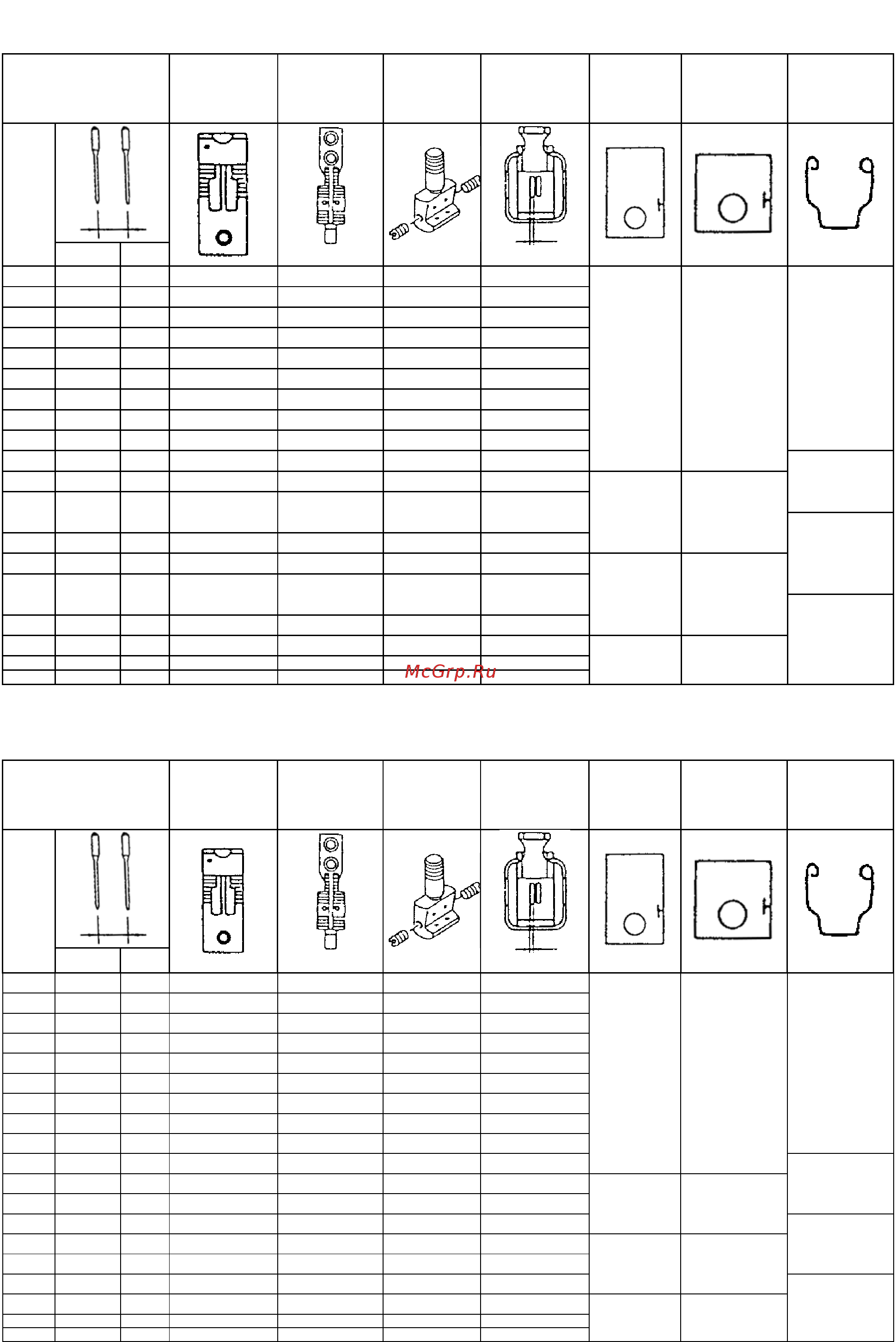

(5) LH-3128-7, тип S
Таблица 7
Расстояние
между иглами
Игольная
пластина
Зубчатая
рейка
Иглодер-
жатель
Прижимная
лапка
Подвижная
пластина
левая
(в сборке)
Подвижная
пластина
правая
(в сборке)
Приспособ-
ление для
очистки
Код
дюймы мм
φ
2.0
2.0
C 5/32 4.0 226 60302 102 37907 101 47759 101 52650
D 3/16 4.8 226 60401 102 38004 101 47858 101 52759
E 7/32 5.6 226 60500 102 38103 101 47957 101 52858
F 1/4 6.4 226 60609 102 38202 101 48054 101 52957
G 9/32 7.1 226 60708 102 38301 101 48153 101 53054
H 5/16 7.9 226 60807 102 38400 101 48252 101 53153
K 3/8 9.5 226 60906 102 38509 101 48351 101 53252
102 09230
W 7/16 11.1 226 61003 101 68300 101 48450 101 53351
226 50857 226 50352
L 1/2 12.7 226 61102 102 38707 101 48559 101 53450
102 09500
M 5/8 15.9 226 61201 102 38806 101 48658 101 53559
N 3/4 19.1 226 61300 102 38905 101 48757 101 53658
226 50956 226 50451
P 7/8 22.2 226 61409 101 68706 101 48856 101 53757
102 09807
Q 1 25.4 226 61508 102 39002 101 48955 101 53856
R 1-1/8 28.6 226 61607 101 68904 101 49052 101 53955
226 51053 226 50550
S 1-1/4 31.8 226 61706 101 69001 101 49151 101 54052
226 51152 226 50659
102 09906
(6) LH-3128-7, тип A
Таблица 8
Расстояние
между иглами
Игольная
пластина
Зубчатая
рейка
Иглодер-
жатель
Прижимная
лапка
Подвижная
пластина
левая
(в сборке)
Подвижная
пластина
правая
(в сборке)
Приспособ-
ление для
очистки
Код
дюймы мм
φ
1.4
1.6
A 3/32 2.4 226 60104 226 65004 101 47551 226 37557
B 1/8 3.2 226 60203 226 65103 101 47650 226 37656
C 5/32 4.0 226 60302 226 65202 101 47759 226 37755
D 3/16 4.8 226 60401 226 65301 101 47858 226 37854
E 7/32 5.6 226 60500 226 65400 101 47957 226 37953
F 1/4 6.4 226 60609 226 65509 101 48054 226 38050
G 9/32 7.1 226 60708 226 65707 101 48153 226 38258
H 5/16 7.9 226 60807 226 65806 101 48252 226 38357
K 3/8 9.5 226 60906 226 65905 101 48351 226 38456
102 09230
W 7/16 11.1 226 61003 226 66002 101 48450 226 38555
226 50857 226 50352
L 1/2 12.7 226 61102 226 66200 101 48559 226 38753
M 5/8 15.9 226 61201 226 66309 101 48658 226 38852
102 09500
N 3/4 19.1 226 61300 226 66408 101 48757 226 38951
226 50956 226 50451
P 7/8 22.2 226 61409 226 66606 101 48856 226 39157
Q 1 25.4 226 61508 226 66705 101 48955 226 39256
102 09807
R 1-1/8 28.6 226 61607 226 66804 101 49052 226 39355
226 51053 226 50550
S 1-1/4 31.8 226 61706 226 66903 101 49151 226 39454
226 51152 226 50659
102 09906
