Глава 2
Подключение

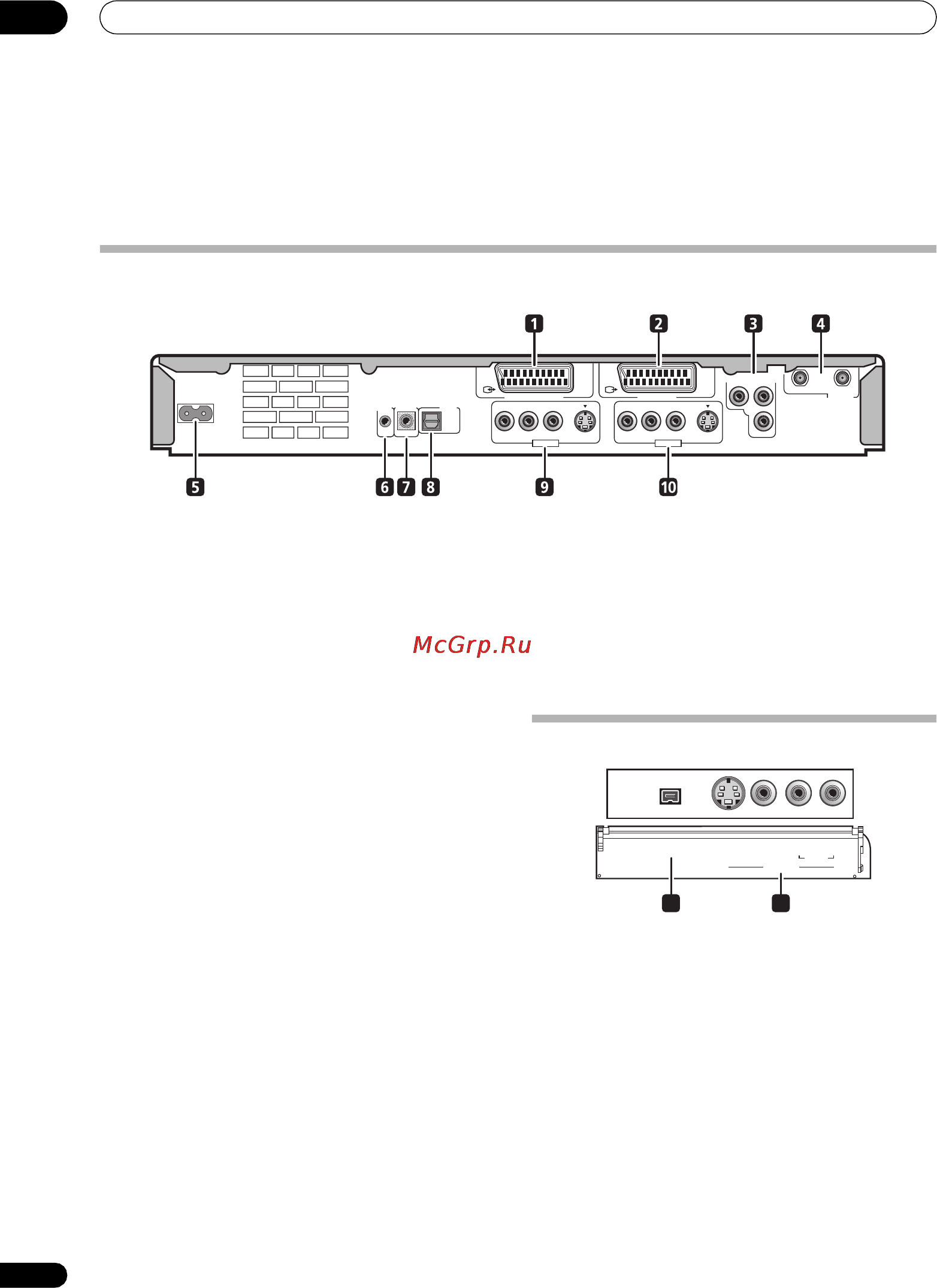

Разъемы на задней панели
1 AV2(INPUT 1/DECODER) Разъем AV
Входной/выходной разъем аудио/видео типа SCART для
подсоединения к видеомагнитофону или другому
оборудованию с разъемом SCART. В качестве входного
сигнала принимается видеосигнал, сигнал S-video или
RGB. Сведения по установке входа см. в разделе AV2/L1 In
(Вход AV2/L1) на стр. 102.
2 AV1(RGB)-TV Разъем AV
Выходной разъем аудио/видео типа SCART для
подсоединения к телевизору или другому оборудованию с
разъемом SCART. В качестве видеовыхода можно
выбрать видеосигнал, сигнал S-video или RGB. Сведения
по установке видеовыхода см. в разделе AV1 Out (Выход
AV1) на стр.102.
3 COMPONENT VIDEO OUT (ВЫХОД
КОМПОНЕНТНОГО ВИДЕО)
Выход высококачественного видео для подключения к
телевизору или монитору с компонентным видеовходом.
4 ANTENNA IN (RF IN)/OUT (ВХОД АНТЕННЫ (ВХОД
РЧ)/ВЫХОД)
Подсоедините телевизионную антенну к гнезду
ANTENNA
IN (RF IN)
. Сигнал передается через гнездо
ANTENNA OUT
,
которое соединено с телевизором.
5 Гнездо AC IN (вход питания переменного тока)
6G-LINK
Служит для подключения входящего в комплект кабеля
G-LINK™, с помощью которого система GUIDE Plus+™
может управлять внешним спутниковым ресивером и т.д.
7 CONTROL IN (ВХОД УПРАВЛЕНИЯ)
Используется для управления рекордером через датчик
дистанционного управления другого компонента марки
Pioneer, имеющего разъем
CONTROL OUT (ВЫХОД
УПРАВЛЕНИЯ)
и значок Pioneer . Подсоедините разъем
CONTROL OUT
другого компонента к разъему
CONTROL
IN
рекордера с помощью кабеля с мини-разъемом.
8 DIGITAL AUDIO OUT (ЦИФРОВОЙ АУДИОВЫХОД)
Оптическое цифровое аудиогнездо для подключения к
аудио/видеоусилителю или ресиверу, декодеру Dolby
Digital/DTS/MPEG или другому оборудованию с
цифровым входом.
9 INPUT 3 (ВХОД 3)
Стереофонический аналоговый аудиовход, входы видео и
S-video для подключения к видеомагнитофону или
другому источнику сигнала.
10 OUTPUT (ВЫХОД)
Гнезда вывода аналоговых аудиосигналов в
стереофоническом режиме, видеосигналов и сигналов S-
video, используемые для подсоединения к телевизору или
усилителю/ресиверу AV.
Разъемы на передней панели
С правой стороны передней панели под откидной
крышкой размещены дополнительные соединения.
11 DV IN (ВХОД DV)
Разъем i.LINK входа DV, пригодный для подключения
видеокамеры DV.
12 Вход 2 источника аудио/видео
Вход аудио/видео (стереофонический аналоговый звук;
композитное видео и S-video), особенно хорошо подходит
для видеокамер, игровых видеоприставок, переносного
аудиооборудования и т.д.
