DLP-проектор – Руководство пользователя
— 2 —
Виды деталей проектора

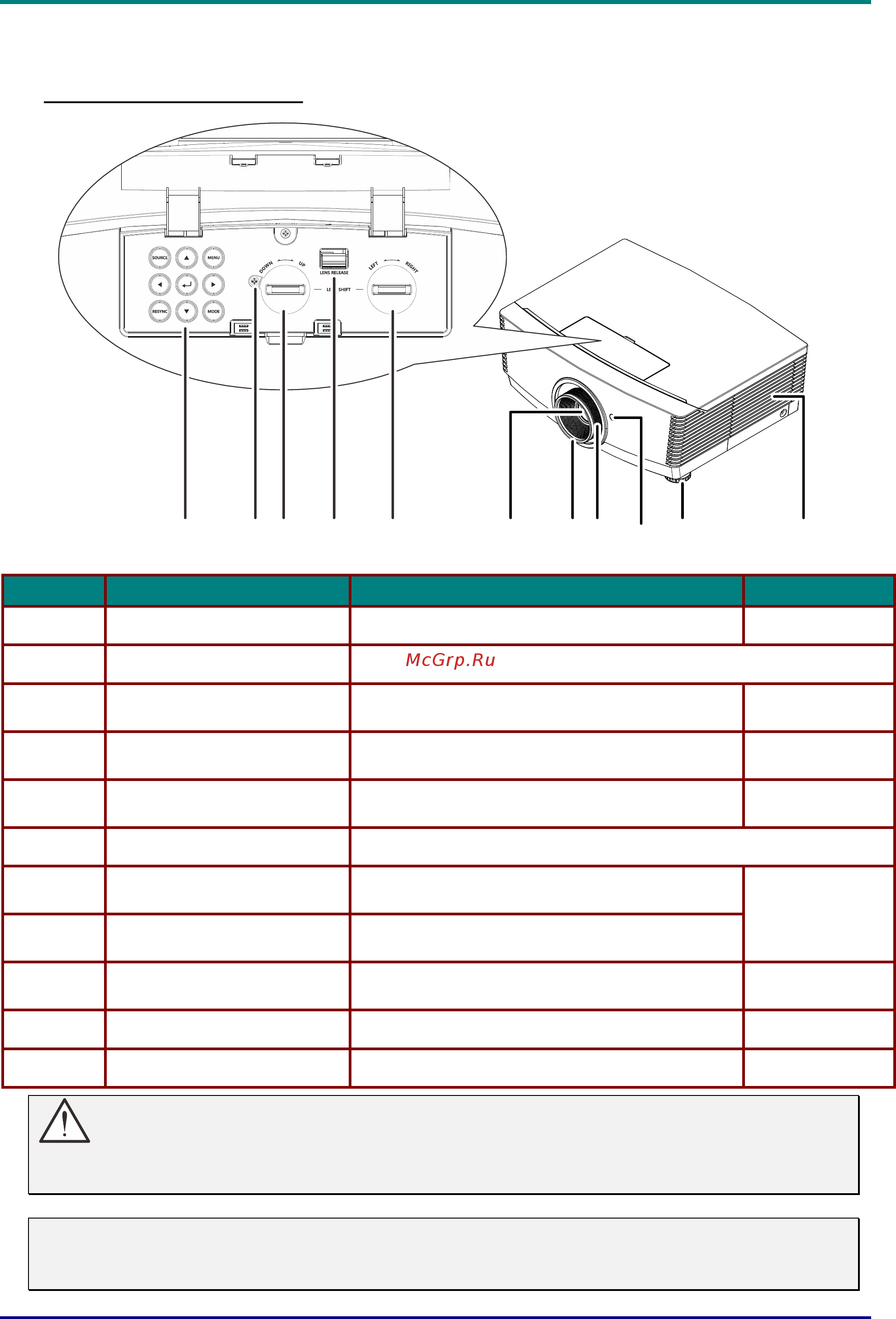

Вид спереди и справа
1
1
1
0
9
8
7
6
5
4
3
21
Э
ЛЕМЕНТ
ЯРЛЫК ОПИСАНИЕ СМ. НА СТР.
1.
Функциональные клавиши См. вид сверху - кнопки экранного меню.
3
2.
Винт Служит для фиксации положения объектива.
3.
Регулятор смещения
объектива по вертикали
Регулировка положения изображения по
вертикали.
18
4.
Кнопка фиксации
объектива
Служит для разблокирования крепления
объектива перед его снятием.
11
5.
Регулятор смещения
объектива по горизонтали
Регулировка положения изображения по
горизонтали.
19
6.
Объектив Проекционный объектив.
7.
Регулятор фокусировки
Служит для фокусировки проецируемого
изображения.
20
8.
Регулятор увеличения
Служит для увеличения проецируемого
изображения.
9.
Приемник ИК-сигналов
Прием инфракрасного сигнала от пульта
дистанционного управления (ПДУ).
7
10.
Регулятор высоты Служит для регулировки высоты проектора.
17
11.
Крышка лампы Снимается для замены модуля лампы.
49
Важно:
Вентиляционные отверстия в проекторе обеспечивают хорошую циркуляцию воздуха
для охлаждения лампы проектора. Не закрывайте вентилцяионные отверстия.
Примечание.
Рекомендуется ослабить винт перед регулировкой смещения объектива и затянуть
его по окончании регулировки.
