DJI Mavic PRO Platinum [12/64] Индикатор состояния полета
![DJI Mavic PRO Platinum [12/64] Индикатор состояния полета](/views2/1411761/page12/bgc.png)
Дрон
Руководство пользователя
Mavic Pro
12
©
2017 DJI Все права защищены.

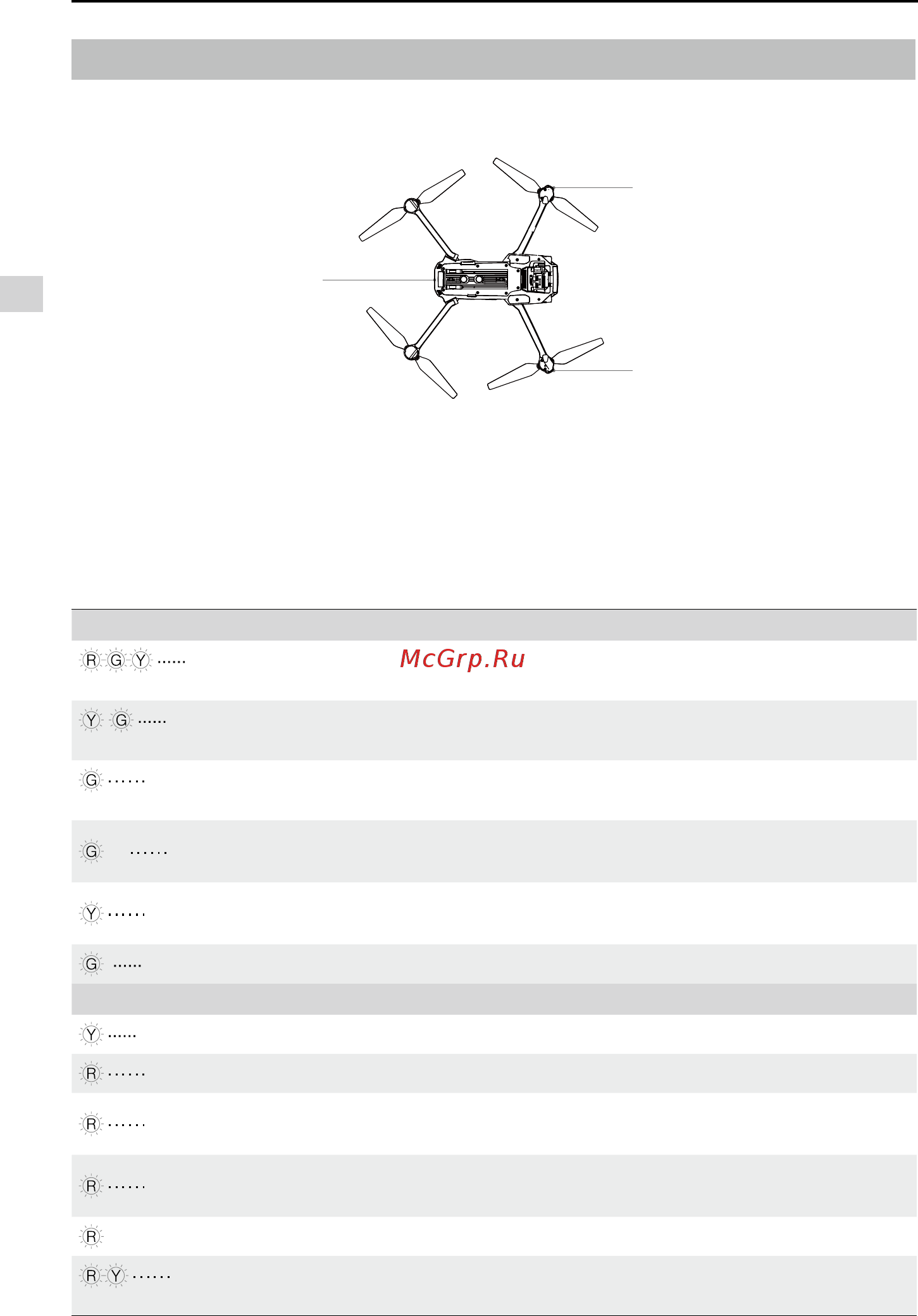

Индикатор состояния полета
Mavic Pro оснащен передними огнями и индикатором состояния дрона. Их расположение
показано на рисунке:
Передние огни показывают ориентацию дрона. Передние огни постоянно горят красным,
когда дрон включен, и обозначают его переднюю (носовую) часть (передние светодиодные
индикаторы можно выключить через приложение DJI GO 4). Индикатор состояния дрона
показывает состояние полетного контроллера. В таблице ниже указана информация о сигналах
индикатора состояния дрона.
Описание сигналов светодиодных индикаторов состояния дрона
Нормальное состояние
По очереди мигают красный,
зеленый и желтый индикаторы
Включение и проверка самодиагностики
По очереди мигают желтый и
зеленый индикаторы
Прогрев
Медленно мигает зеленый индикатор
спутников
Режим P или S при наличии сигнала GPS
×2 Мигают два зеленых индикатора
Режим P с включенными системами переднего
и нижнего обзора
Медленно мигает желтый индикатор
Нет сигнала от спутников, системы переднего и
нижнего обзора выключены
Быстро мигает зеленый индикатор
Торможение
Предупреждение
Быстро мигает желтый индикатор
Потерян сигнал пульта дистанционного управления
Медленно мигает красный индикатор
Сигнал низкого уровня заряда аккумулятора
Быстро мигает красный индикатор
Сигнал критически низкого уровня заряда
аккумулятора
Мигает красный индикатор
Ошибка инерциальной навигационной системы
(ИМУ)
—
Красный индикатор горит непрерывно
Неустранимая ошибка
По очереди быстро мигают
красный и желтый индикаторы
Требуется калибровка компаса
Передние огни
Передние огни
Индикатор состояния дрона
