Пульт дистанционного управления
Руководство пользователя
Mavic Pro
©
2017 DJI Все права защищены.
37

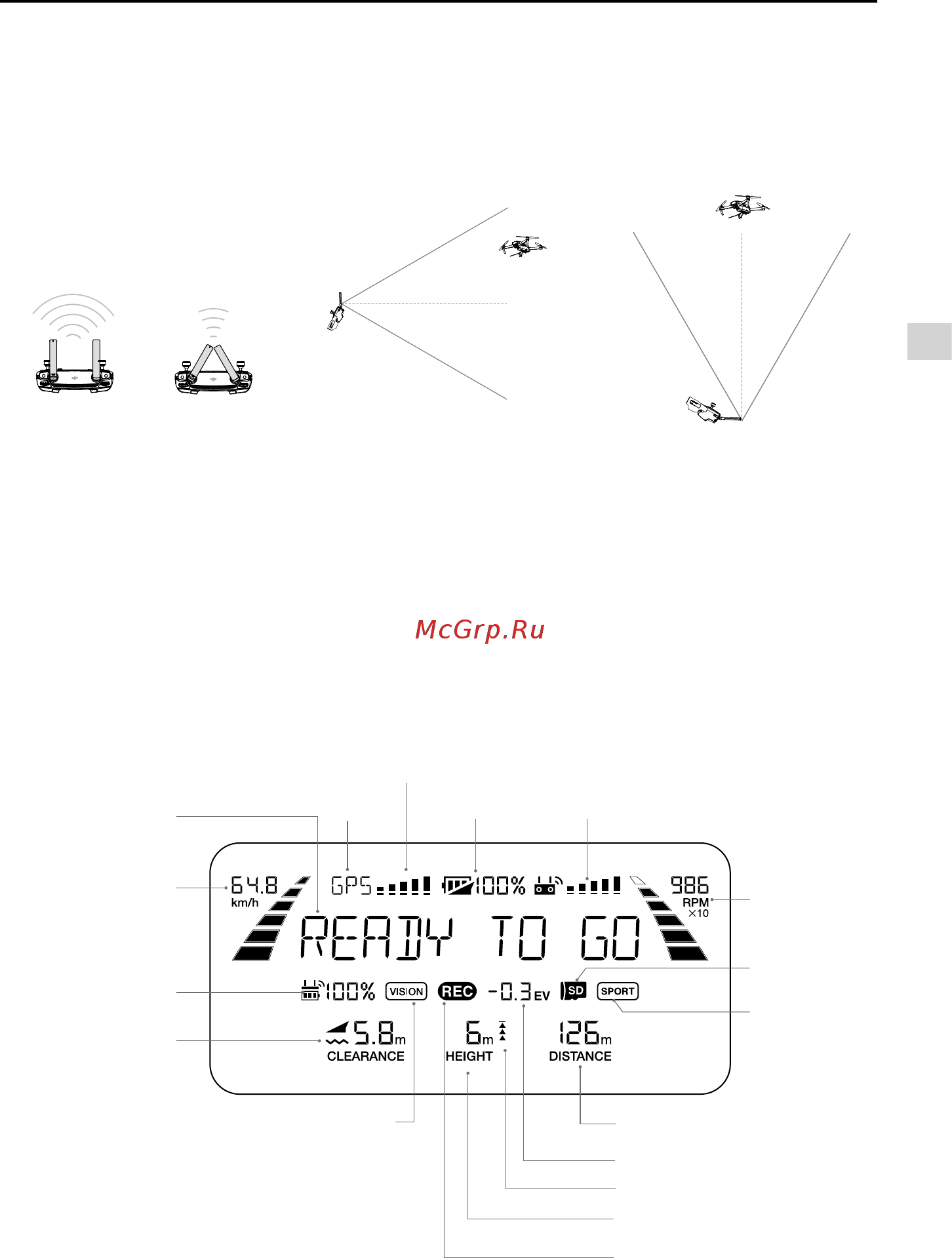

Оптимальный диапазон передачи сигнала
Сигнал передачи между дроном и пультом дистанционного управления наиболее надежен в
области, изображенной на нижеприведенном рисунке:
Оптимальный диапазон передачи сигнала
Убедитесь, что полет проходит на расстоянии, не превышающем диапазон оптимального
приема/передачи. Чтобы обеспечить максимальное качество приема/передачи, поддерживайте
соответствующее расстояние между оператором и дроном.
сильный слабый
ЖК-экран
На ЖК-экране отображаются различные параметры системы, включая полетную телеметрию
и уровень заряда аккумулятора в реальном времени. Для получения сведений об обозначении
каждого значка на ЖК-экране см. рисунок ниже.
Скорость полета
Уровень заряда
аккумулятора
Качество сигнала спутников
Режим полета
Качество сигнала пульта
дистанционного управления
Частота оборотов
двигателя
Сообщение о
состоянии системы
Уровень заряда
аккумулятора пульта
дистанционного
управления
Расстояние до земли
Система обзора
Состояние камеры
Высота полета
Коррекция экспозиции
Набор высоты/снижение
Расстояние полета
Спортивный
режим
Размещение
карты памяти
MicroSD
* На экране пульта дистанционного управления главный пульт отображает MCTL, а вспомогательный
отображает режим полета.
