Пульт дистанционного управления
Руководство пользователя
Mavic Pro
38
©
2017 DJI Все права защищены.

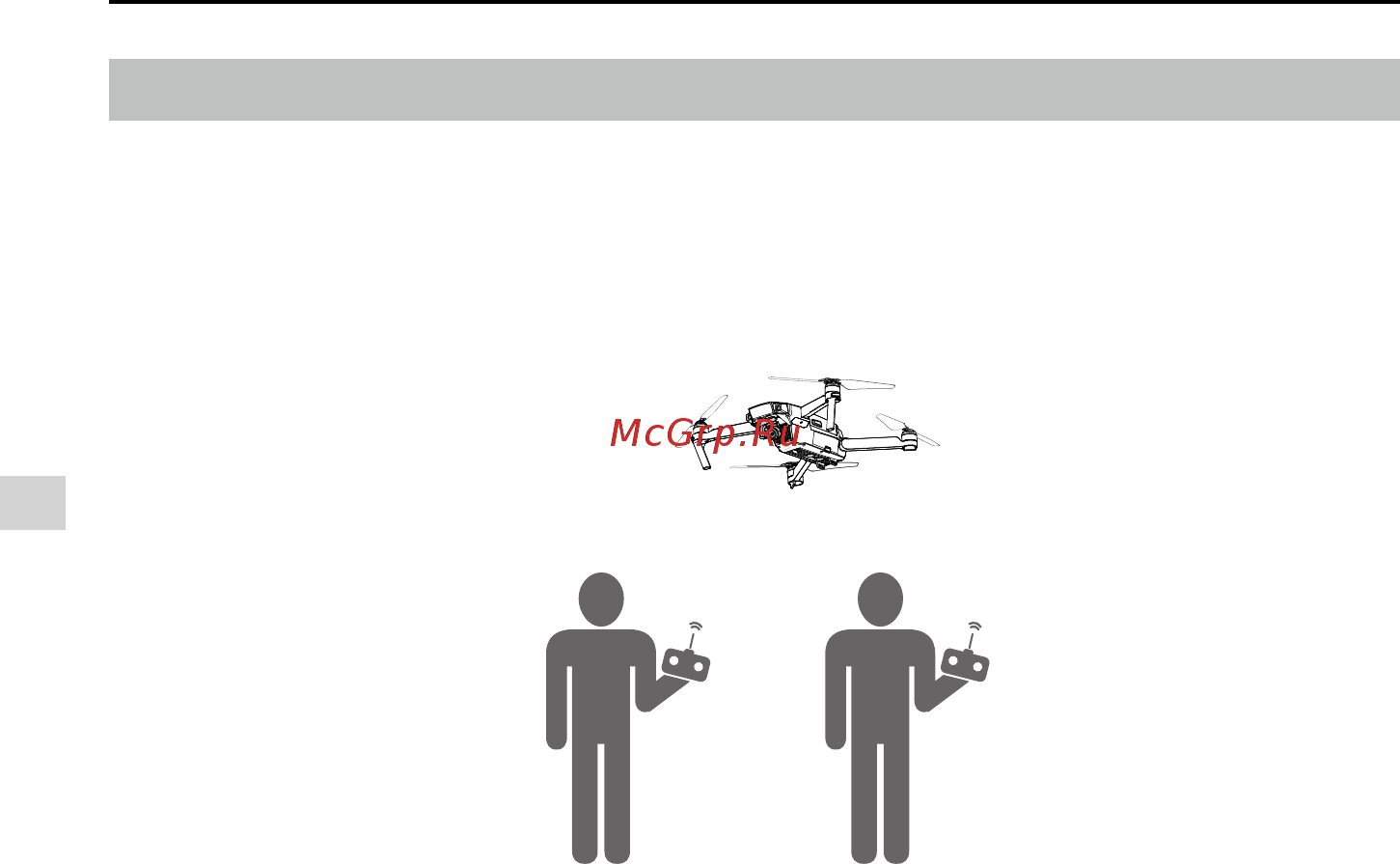

Режим работы с двумя пультами дистанционного управления
Mavic Pro поддерживает работу с двумя пультами дистанционного управления, требуется версия
прошивки Mavic Pro 01.03.0400 и версия приложения DJI GO 4 v4.0.5. Два пульта дистанционного
управления могут быть подключены к одному дрону в режиме работы с двумя пультами.
Как главный, так и вспомогательный пульт дистанционного управления может управлять
ориентацией дрона, а также перемещением стабилизатора и работой камеры, после подключения
пультов к дрону.
Обратите внимание на описанные ниже различия в работе главного и вспомогательного пульта.
1. Колесико наклона камеры
Как главный, так и вспомогательный пульт дистанционного управления может управлять
колесиком наклона камеры, однако главный пульт дистанционного управления имеет
приоритет. Например, вспомогательный пульт дистанционного управления не может управлять
колесиком наклона камеры, если им в данный момент управляет главный пульт. Однако через
две секунды после прекращения управления колесиком наклона камеры главным пультом
вспомогательный пульт может взять управление на себя.
2. Джойстик
Как главный, так и вспомогательный пульт дистанционного управления может осуществлять
управление ориентацией дрона с помощью джойстиков. Главный пульт дистанционного
управления имеет приоритет. Вспомогательный пульт дистанционного управления не может
управлять ориентацией дрона, когда главный пульт управляет джойстиками. Если джойстики не
используются в течение двух секунд, вспомогательный пульт может взять на себя управление
ориентацией дрона.
Для обеспечения безопасности во время полета переместите оба джойстика вниз и внутрь,
одновременно нажимая вниз джойстик управления тягой на вспомогательном пульте. Когда
главный пульт дистанционного управления управляет дроном, дрон не будет отвечать на эту
команду, даже если главный пульт не использовался более двух секунд.
Необходимо отпустить джойстики вспомогательного пульта, чтобы он мог управлять дроном.
3. Переключатель режимов полета
Для переключения режимов полета используйте только главный пульт дистанционного
управления. Переключатель режима полетов недоступен на вспомогательном пульте
управления.
4. Настройки приложения DJI GO 4
Настройки дисплея и параметров главного и вспомогательного пультов управления в
приложении DJI GO 4 не отличаются. При использовании вспомогательного пульта управления
можно настроить только полетный контроллер, систему обзора, параметры передачи
видео, аккумулятор Intelligent Flight Battery и параметры стабилизатора. Настройка дисплея и
параметров в приложении DJI GO 4 для главного и вспомогательного пульта управления не
отличается.
