4

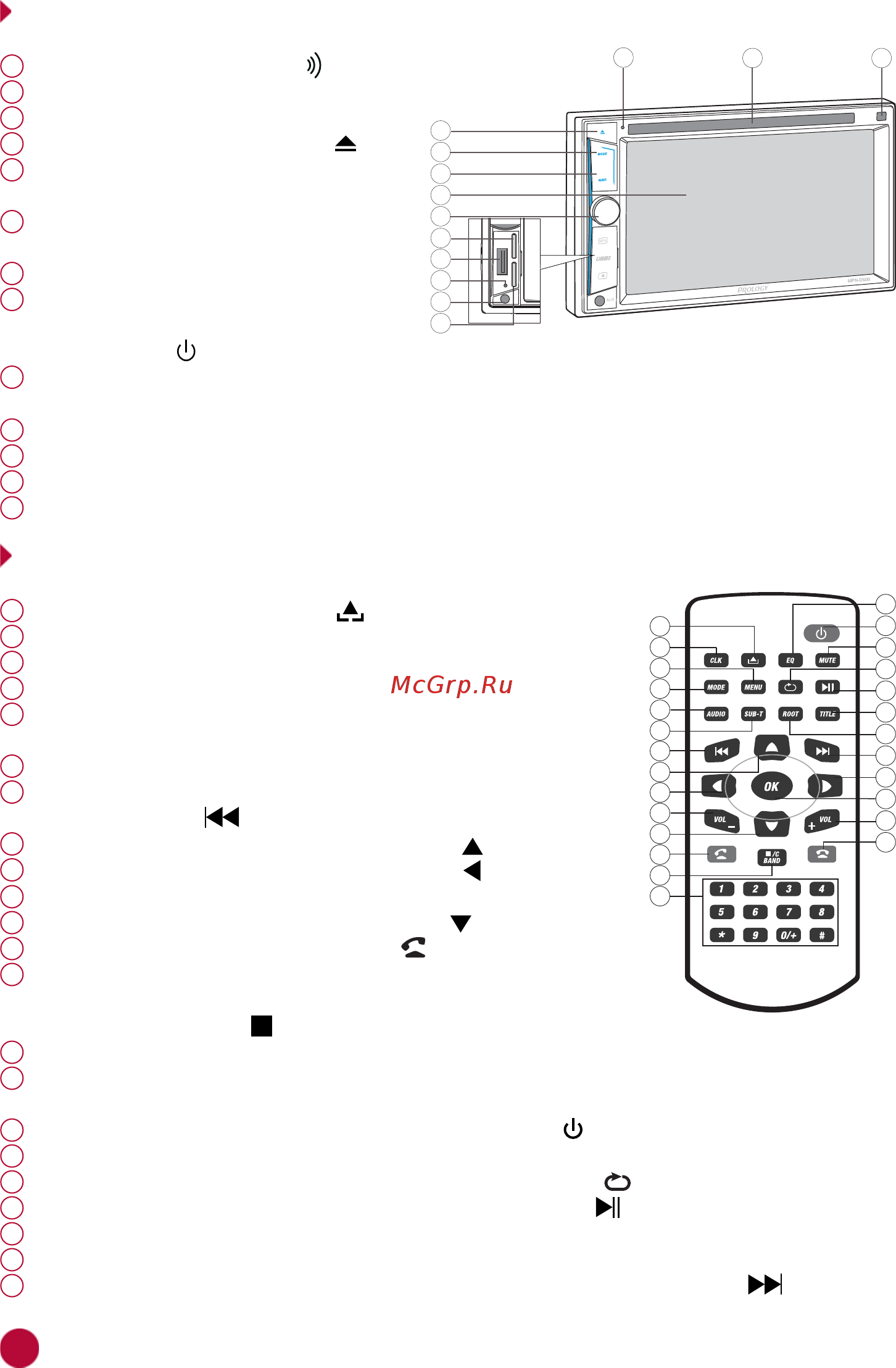

ВНЕШНИЙ ВИД УСТРОЙСТВА И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
1
Встроенный микрофон
2
Слот для загрузки дисков
3 ИК-приемник сигналов пульта ДУ
4 Кнопка извлечения диска
5 Кнопка переключения режимов
устройства
MODE
6 Кнопка перехода в режим навига-
ции
NAVI
7 Сенсорный экран
8 Регулятор громкости; кнопка
включения устройства и отклю-
чения звука
/VOL
9 Слот для карты памяти microSD с навигационным программным
обеспечением
10
Разъем для подключения USB-накопителя
11
Кнопка перезагрузки устройства
RST
12
Линейный аудиовход mini-jack 3,5 мм
13
Слот для карт памяти microSD с медиафайлами
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА ПУЛЬТЕ ДУ
1
2
3
4
5
9
10
6
7
8
12
19
11
17
13
14
15
16
18
20
21
22
23
24
25
26
1
Кнопка извлечения диска
2
Кнопка отображения текущего времени на экране
3
Кнопка перехода в главное меню MENU
4
Кнопка переключения режимов устройства
MODE
5
Кнопка выбора языка звукового сопровождения
DVD-диска
AUDIO
6
Кнопка выбора языка субтитров DVD-диска
SUB-T
7
Кнопка перехода к предыдущему файлу;
поиска
радиостанций
8
Кнопка перемещения курсора вверх
9
Кнопка перемещения курсора влево
10
Кнопка уменьшения уровня громкости
VOL-
11
Кнопка перемещения курсора вниз
12
Кнопки вызова / приема звонка
13
Кнопка остановки воспроизведения; выбора
диапазона радиоприемника; удаления последней
введенной цифры
/С/BAND
14
Кнопки цифрового ввода
0..9
15
Кнопка переключения предустановленных настроек (пресетов) эквалайзера
EQ
16
Кнопка включения и выключения устройства
17
Кнопка отключения звука MUTE
18
Кнопка управления режимами воспроизведения
19
Кнопка паузы/возобновления воспроизведения
20 Кнопка вызова главного меню DVD-диска TITLE
21
Кнопка вызова предыдущего меню DVD-диска ROOT
22
Кнопки перехода к следующему файлу; поиска радиостанций
7
9
1
2 3
5
6
10
12
11
13
4
8
