31

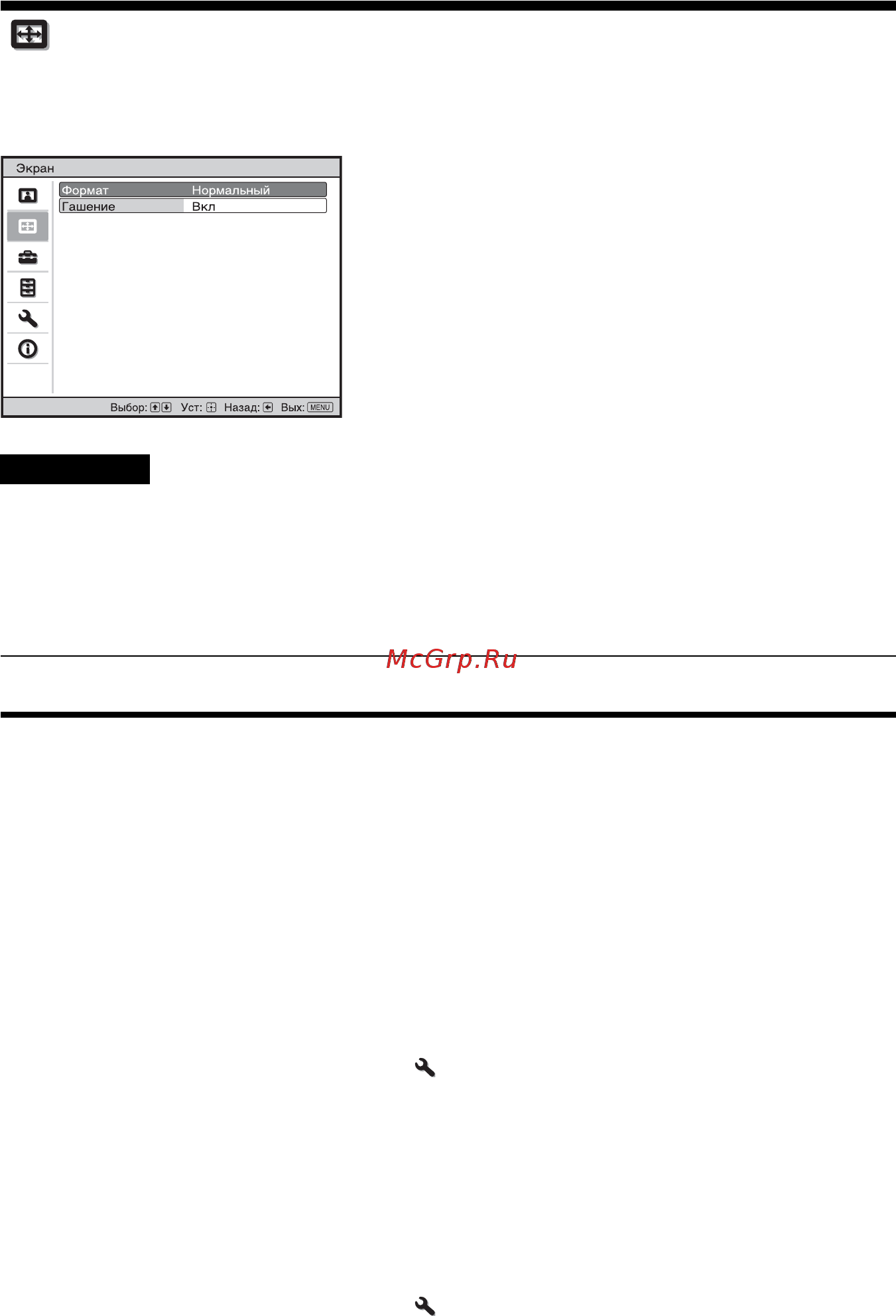

Меню “Экран”
Можно настроить размер изображения, форматное соотношение и т.д.
В зависимости от типа входного сигнала эти пункты могут быть недоступны. Для
получения дополнительной информации см. раздел “Входные сигналы и
регулируемые позиции/позиции настроек” (стр. 59).
Названия пунктов в скобках указывают на названия на пульте дистанционного
управления.
Примечание
Настраиваемые
элементы
Описание
Формат
[ASPECT]
Можно настроить формат показываемого изображения для
текущего входного сигнала (стр. 17).
Можно установить эту функцию, только если видеосигнал
имеет разрешение, отличное от 4096 × 2160 пикселей, на входе.
Увелич. 1.85:1: изображение с форматным соотношением
1.85:1 отображается с исходным форматным соотношением,
увеличенное таким образом, что в верхней и нижней частях
экрана не отображаются черные полосы.
Увелич. 2.35:1: изображение с форматным соотношением
2.35:1 отображается с исходным форматным соотношением,
увеличенное таким образом, что в верхней и нижней частях
экрана отображаются черные полосы максимально малого
размера.
При выборе “Увелич. 2.35:1” в пункте “ Выбор перекл. 1/2” в
меню “Монтаж” сигнал 12 В выводится с разъема
TRIGGER 1 или TRIGGER 2 (стр. 39).
Нормальный: входное видеоизображение отображается с
исходным форматным соотношением, увеличенное для
заполнения экрана. Этот режим подходит для просмотра видео
1.78:1 (16:9) и 1.33:1 (4:3).
Раст. по вер.: более всего подходит для использования экрана
2.35:1 для просмотра видео 2.35:1 с имеющимся в продаже
анаморфическим объективом.
При выборе “Раст. по вер.” в пункте “ Выбор перекл. 1/2” в
меню “Монтаж” сигнал 12 В выводится с разъема
TRIGGER 1 или TRIGGER 2 (стр. 39).
