7
Установка
устройства
Расстояние для установки между
устройством и экраном различается в
зависимости от размера экрана, а
также от того, используются ли
функции сдвига объектива.
Установите это устройство таким
образом, чтобы оно соответствовало
размеру экрана. Для получения
дополнительной информации о
расстоянии между устройством и
экраном (расстояние проецирования)
и размере проецированного видео см.
раздел “Расстояние проецирования и
диапазон сдвига объектива” (стр. 67).

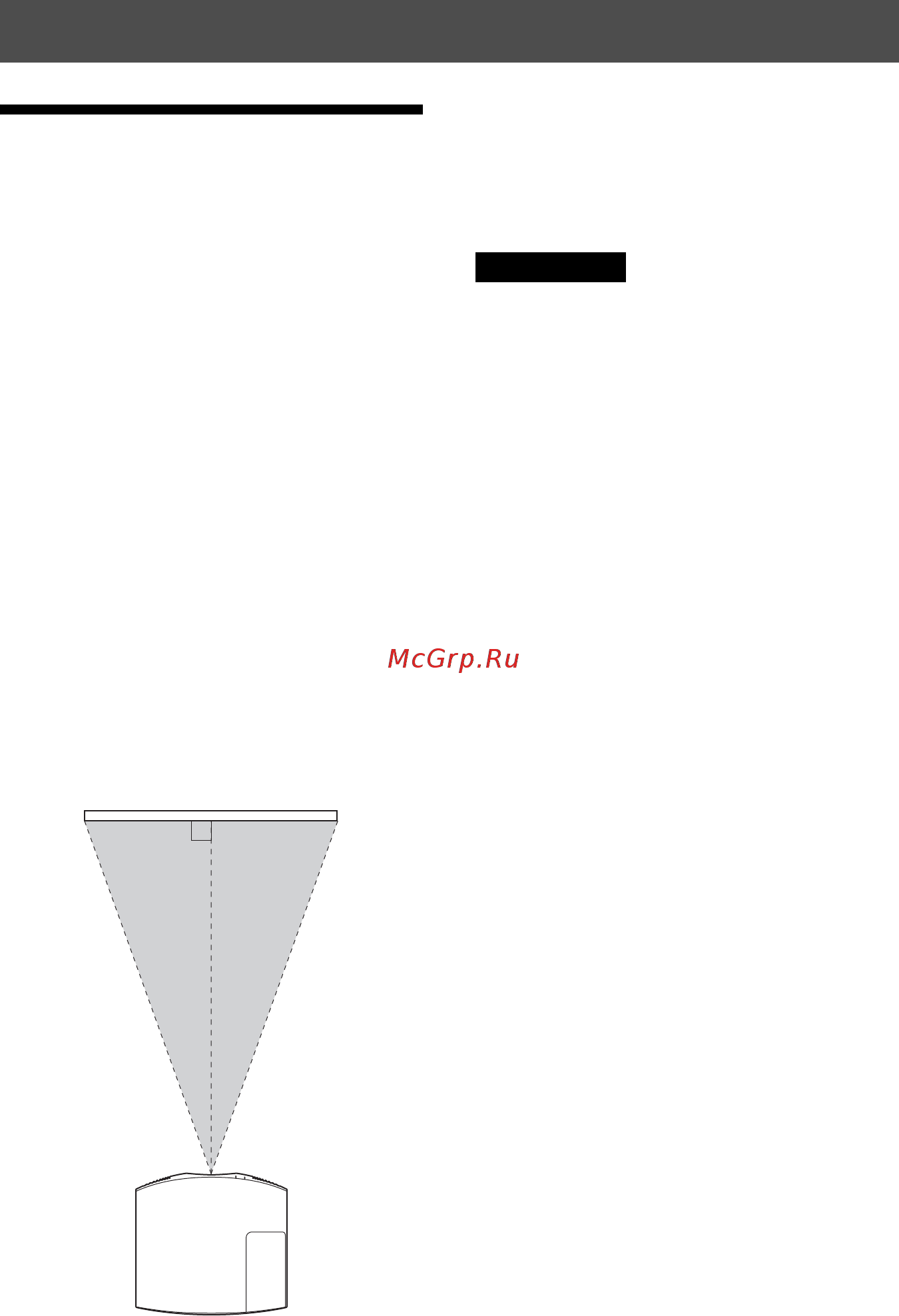

1 Расположите устройство таким
образом, чтобы объектив
находился параллельно экрану.
Вид сверху
2 Выполните проецирование
изображения на экран и
отрегулируйте изображение,
чтобы оно соответствовало
экрану (стр. 8).
При использовании экрана с неровной
поверхностью на экране могут изредка
появляться полосы в зависимости от
расстояния между экраном и
устройством или параметров
увеличения. Это не является
неисправностью устройства.
Соединения и подготовка
Экран
Примечание
