RU
26
Вытяжки Pyramida UNO 50, UNO 60
предназначены для работы в режиме вен-
тиляции или рециркуляции.
Для выхода воздуха в режиме вентиля-
ции в корпусе вытяжки предусмотрены два
круглых отверстия (А и Б), которые закрыты
заглушками. Необходимо выбрать одно из
отверстий, приподнять заглушку и срезать
или отломать крепления (Рис. 1).
Вставить во вскрытое отверстие адаптер
из комплекта поставки (Рис. 2).
Как правило, для отвода воздуха исполь-
зуется выводное отверстие А. Выбрав одно
из вентиляционных отверстий, убедитесь,
что второе осталось закрытым заглушкой.
Прикрепите вытяжку при помощи шуру-
пов с дюбелями из монтажного комплек-
та задней поверхностью к стене (Рис. 3) или
верхней поверхностью к шкафу. Соедините
воздуховод с адаптером вытяжки (Рис. 4).
Выведите другой конец воздуховода в
вентиляционную шахту. Убедитесь в отсут-
ствии щелей в соединениях.
УСТАНОВКА ВЫТЯЖКИ НА СТЕНУ

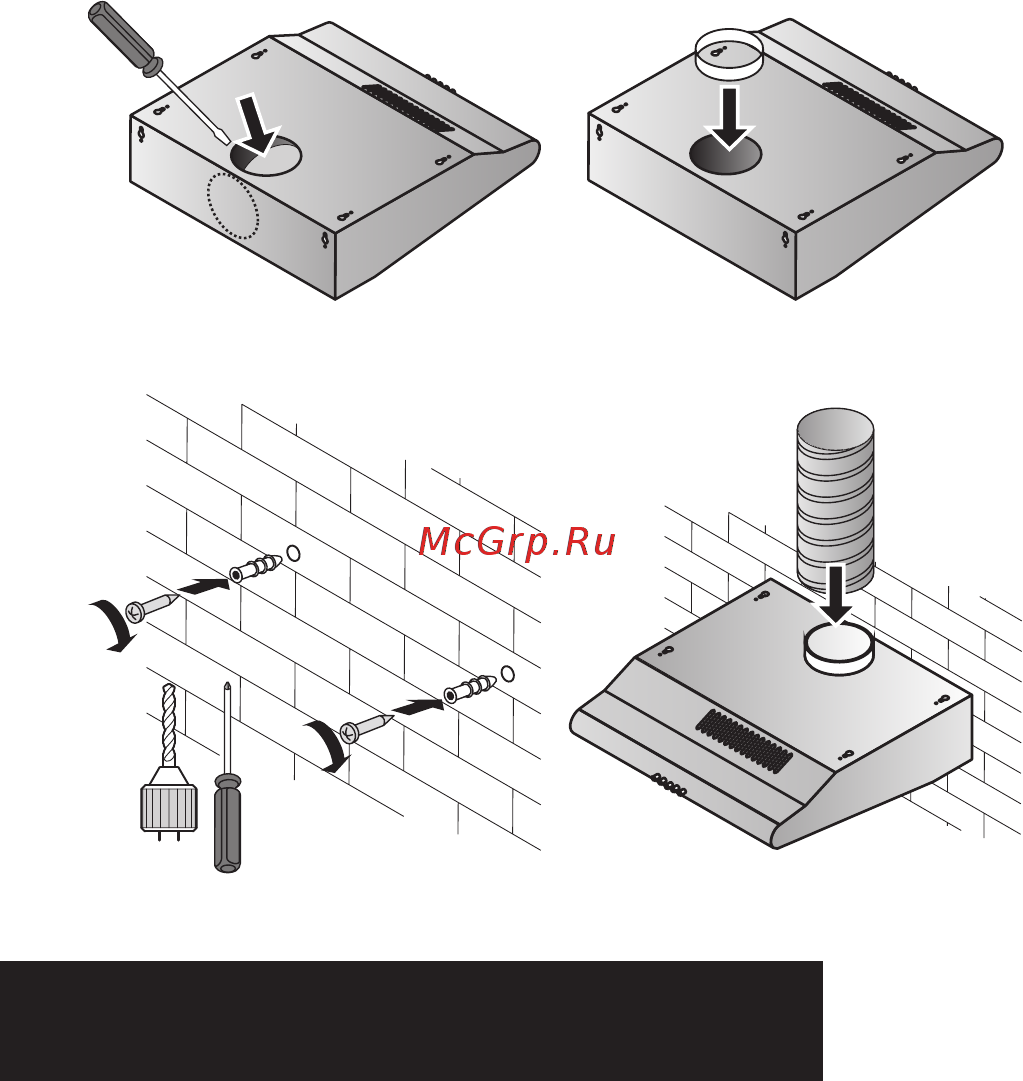

Рис. 1 Рис. 2
Рис. 3 Рис. 4
А
Б
27
В ходе эксплуатации вытяжки с целью обеспечения
максимальной производительности и эффективности ее
работы необходимо периодически призводить работы по
профилактике и уходу за вытяжкой.
При выполнении работ, связанных с
профилактикой и уходом за вытяжкой
обязательно отключите вытяжку от
электросети!
При профилактике регулярно выполняйте следующие
действия:
- Регулярно удаляйте все пищевые остатки и жир с ниж-
ней поверхности вытяжки и алюминиевых жировых
фильтров. Излишняя «зажиренность» может стать при-
чиной воспламенения!
- Протирайте внешние поверхности вытяжки влажной,
хорошо отжатой фланелевой салфеткой.
- Для ухода за поверхностями из нержавеющей стали
применяйте специальные средства, создающие за-
щитную пленку.
- Не применяйте абразивные вещества и растворители.
- Проверяйте состояние воздуховода вытяжки и венти-
ляционный канал, очищайте их при необходимости!
ОбСЛУЖИВАНИЕ ИзДЕЛИЯ
В вытяжке используются лампы освещения типа Е14
мощностью не более 40 Вт.
Замена ламп производится в следующем порядке:
- перед заменой ламп освещения убедитесь, что вытяжка
отключена от электрической сети, и дайте лампам остыть;
- снимите жировой фильтр, нажав на замок фильтра;
- выкрутите из патрона старую лампу и вкрутите новую;
- установите жировой фильтр в вытяжку, нажав на за-
мок фильтра.
зАмЕНА ЛАмП ОСВЕщЕНИЯ
E14 40Вт
