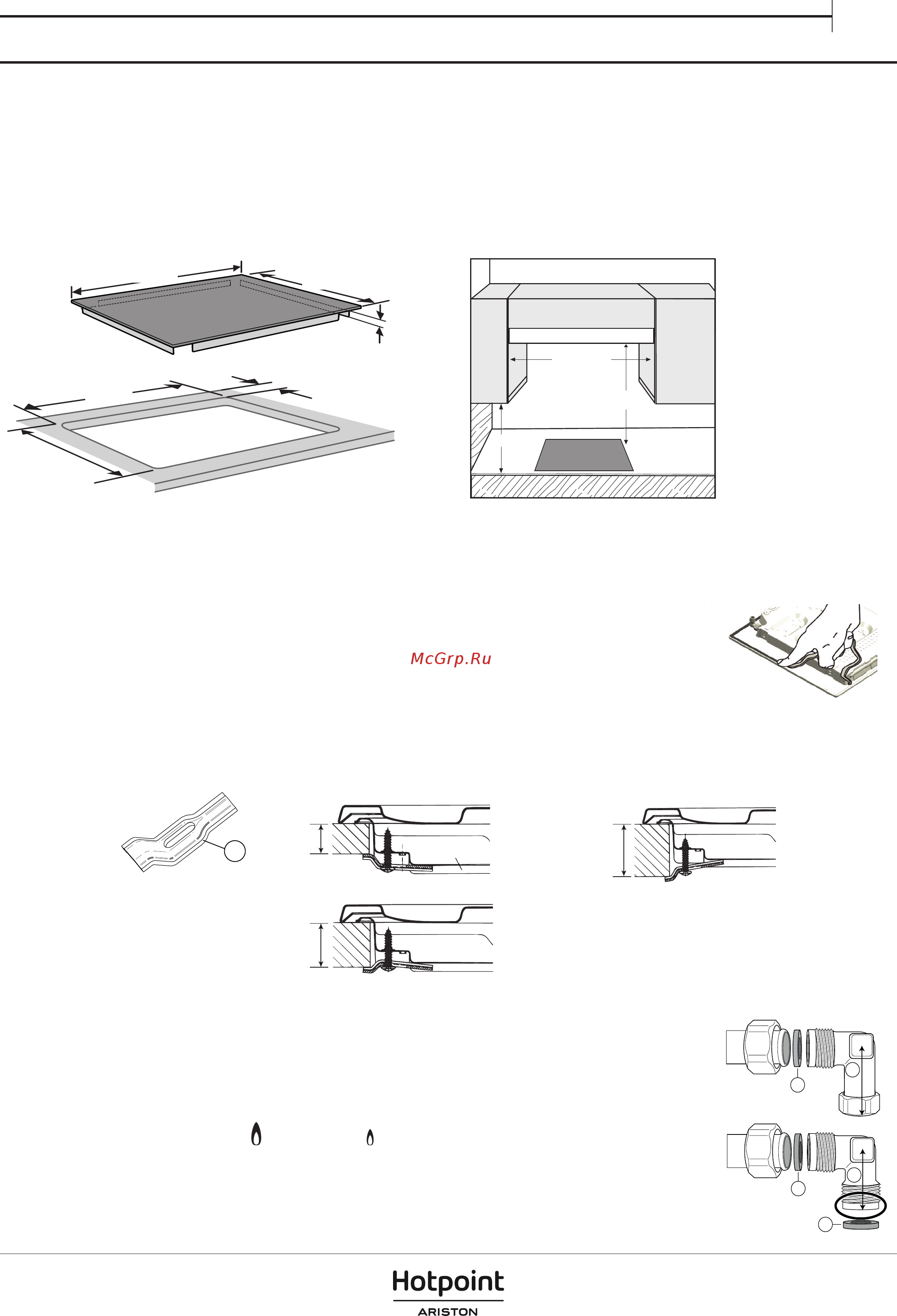

Hotpoint-Ariston M 64 T GH IX [5/8] Монтаж



   ,  

• При распаковке и установке прибора пользуйтесь защитными перчатками.

• Это изделие можно встраивать в столешницу толщиной от 20 до 60 мм.

• Если под варочной панелью нет духовки, установите разделительную перегородку, размер которой должен примерно соответствовать

размеру проема в столешнице. Разделительная перегородка должна находиться ниже верхней поверхности столешницы на расстоянии

не более 150 мм, но в любом случае не менее 20 мм от нижней части варочной панели. Если под варочной панелью предполагается

установить духовку, то эта духовка должна быть оборудована системой охлаждения. Изготовитель снимает с себя всякую ответственность

за возможный ущерб, если под варочной панелью будет установлена духовка другой марки.

    

510 mm

600 mm

41,5 mm

555 mm

55 mm

475 mm

min. 600 mm

min. 420 mm

min. 650 mm

:   A      600   730 ,   B  

  530 .   “A“        ,   “B”

    400 .          , 

    



            

  ,    .

Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.

:        ,   

   .

Для крепления варочной панели используйте скобы (A), входящие в комплект поставки. Вставьте скобы в соответствующие отверстия (они

обозначены стрелкой) и закрепите их винтами в соответствии с толщиной столешницы (см. рисунки ниже).

20 mm 40 mm

30 mm

    

• Подсоедините входящее в комплект поставки колено (A)* или (B)* ко входному патрубку варочной панели,

установив входящую в комплект поставки шайбу (C) в соответствии со стандартом EN 549.

*   (A)      (B)     .

• После подключения к системе подачи газа проверьте отсутствие утечек газа, пользуясь мыльным

раствором. После этого выполните розжиг горелок и для проверки стабильности пламени переведите

ручки из максимального положения в минимальное

: Перед подсоединением снимите транспортировочную заглушку с трубопровода газовой

плиты.
