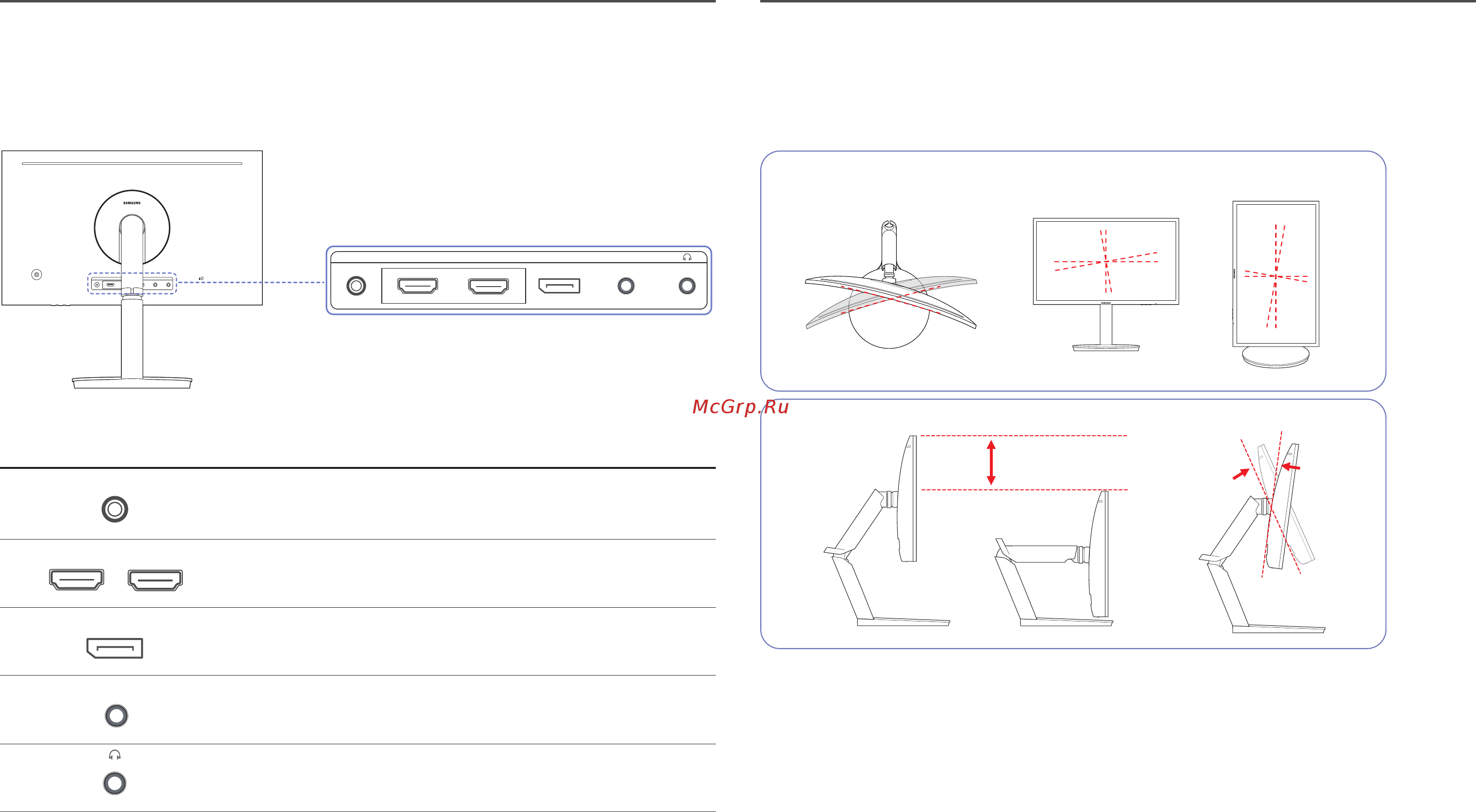

14
Задняя сторона
―
Цвет и форма деталей могут отличаться от цвета и формы деталей, представленных на рисунке. В целях
повышения качества технические характеристики могут изменяться без уведомления.
DC 19V
HDMI IN 1 HDMI IN 2
DP IN
SERVICE
Порт Описание
DC 19V
Подключается к адаптеру постоянного/переменного тока.
HDMI IN 1
HDMI IN 2
Подключение к устройству-источнику сигналов с помощью
кабеля HDMI или HDMI-DVI.
DP IN
Подключение к компьютеру с помощью кабеля DP.
SERVICE
Для специалистов сервисного центра.
Подключение устройств вывода звука, например, наушников.
Регулировка угла наклона и высоты устройства
―
Цвет и форма деталей могут отличаться от цвета и формы деталей, представленных на рисунке. В целях
повышения качества технические характеристики могут изменяться без уведомления.
15° налево - 15° направо (общий 30°, ±2°)
-2° (±2°) - 92° (±2°)
-2° (±2°) - 17° (±2°)
140 мм (0, +10 мм)
• Угол наклона и высоту монитора можно регулировать.
• Чтобы избежать повреждения устройства при регулировке высоты и наклона, держите панель с
обеих сторон.
• Регулировка угла наклона и высоты монитора допускается в определенных пределах. Поворот
и регулировку высоты монитора можно осуществлять только в указанных пределах.
