22

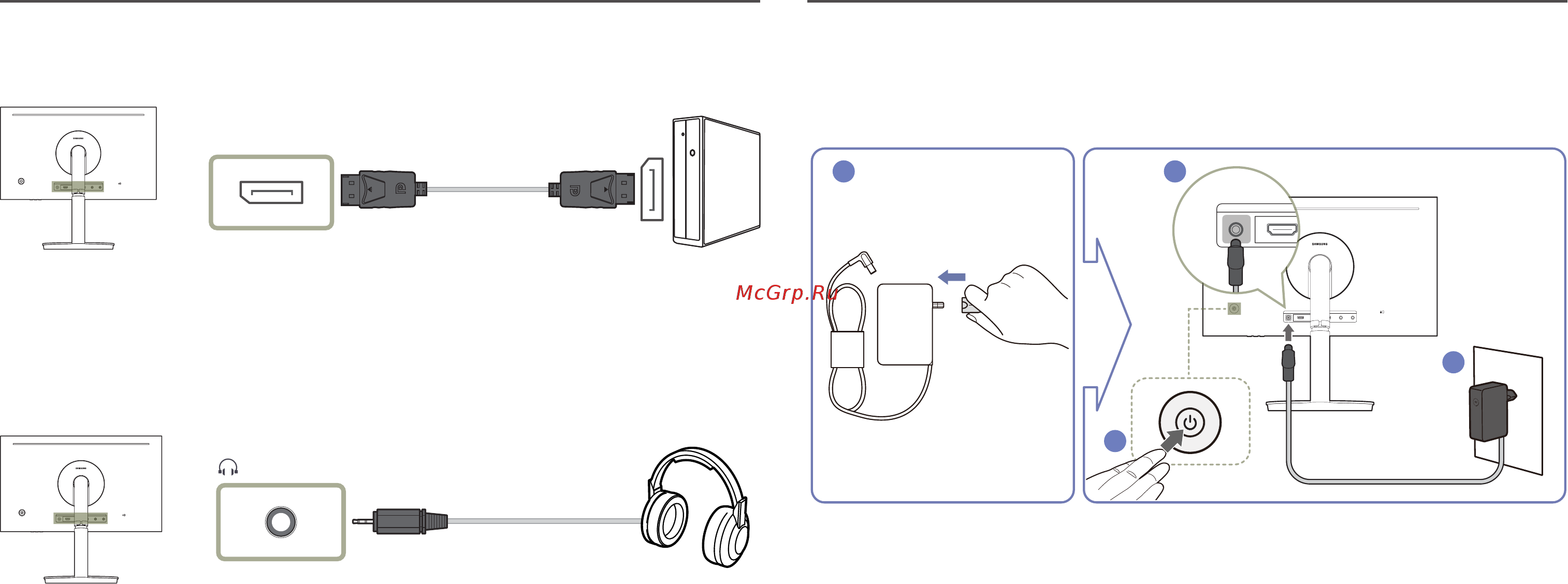

Подключение с помощью кабеля DP
DP IN
―
Рекомендуется использовать кабель DP длиной до 1,5 м. Использование более длинного кабеля может
повлиять на качество изображения.
Подключение наушников
―
Используйте наушники при активации звука с HDMI-HDMI или кабеля DP.
―
Функция Интерактивная в Подсветка арены доступна. Данная функция работает в сочетании с
входящим аудио-сигналом.
Подключение кабеля питания (только модель
C24FG70FQ*)
2
DC 19V
HDMI IN 1
HDMI IN 2
DP IN SERVICE
4
3
1
1
Подключите разъем питания к адаптеру постоянного/переменного тока.
2
Подключите кабель адаптера постоянного/переменного тока к порту постоянного тока DC 19V
на задней панели монитора.
3
Подсоедините адаптер постоянного/переменного тока к электрической розетке.
4
Нажмите кнопку JOG на задней панели монитора, чтобы включить его.
―
Входное напряжение будет переключено автоматически.
