23

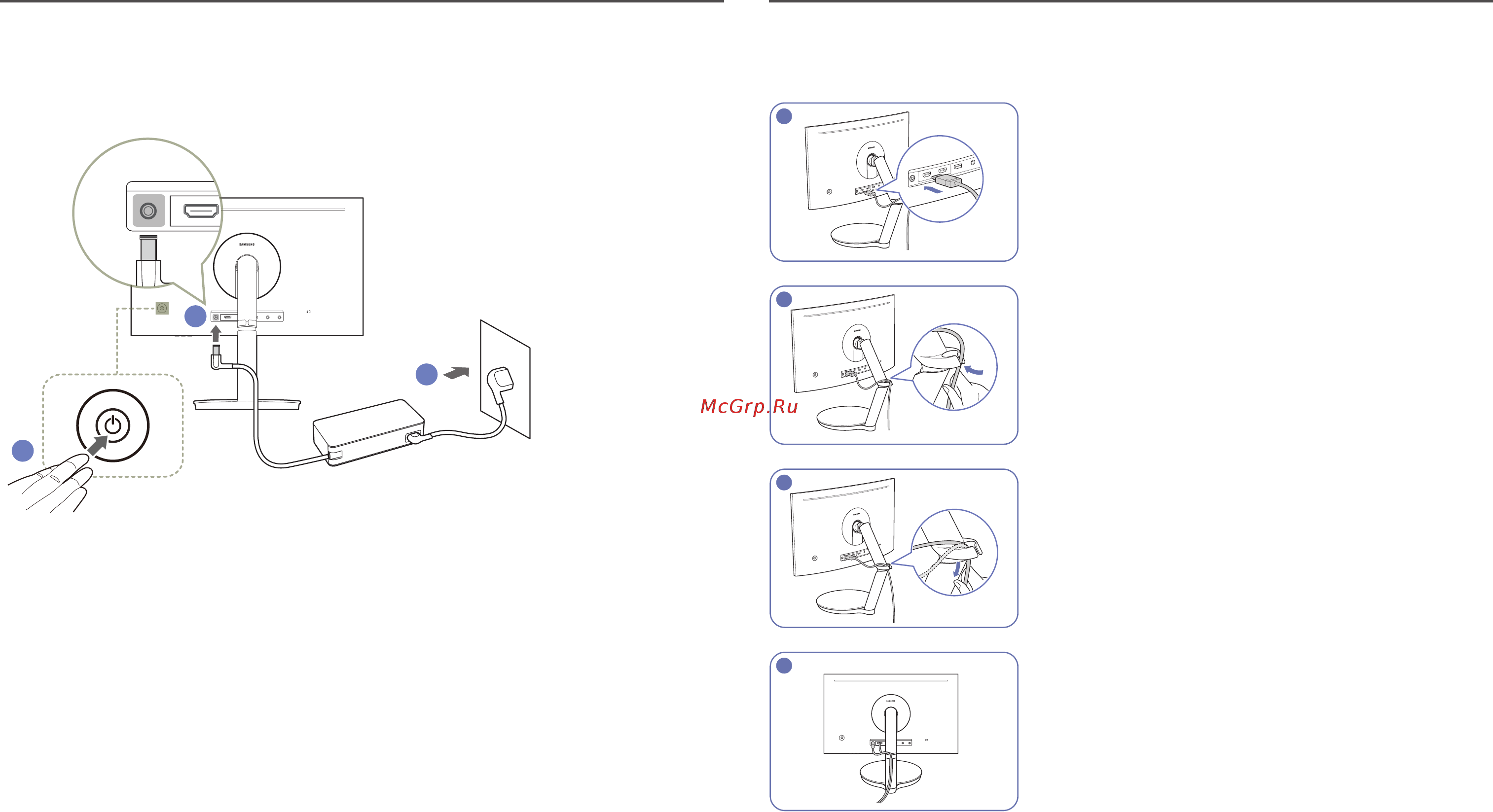

Подключение кабеля питания (только модель
C27FG70FQ*)
DC 19V
HDMI IN 1
HDMI IN 2
DP IN SERVICE
1
2
3
1
Подключите кабель питания к адаптеру постоянного/переменного тока. Затем подключите
адаптер постоянного/переменного тока к порту постоянного тока DC 19V на задней панели
устройства.
2
Далее подключите кабель питания к розетке.
3
Нажмите кнопку JOG на задней панели монитора, чтобы включить его.
―
Входное напряжение будет переключено автоматически.
Аккуратное размещение подключенных кабелей
DC 19V
HDMI IN 1
HDMI IN 2
DP IN
SERVICE
1
Подключите кабели в подходящие разъемы.
2
Пропустите кабели через держатель в направлении,
указанном стрелкой, из нижней части держателя, как
показано на рисунке.
3
Потяните кабель вниз, чтобы отрегулировать длину.
14
Используйте тот же метод, чтобы очистить другие кабели.
Осторожно
При повороте кабеля, закрепленного на держателе, кабель может быть отделен или поврежден. В
этом случае сначала отсоедините кабель от держателя.
