HP ProDesk 600 G2 (600G2PDS 1CB80ES) Инструкция по эксплуатации онлайн [30/56] 350297
![HP ProDesk 600 G2 (600G2PDS 1CB80ES) Инструкция по эксплуатации онлайн [30/56] 350297](/views2/1417812/page30/bg1e.png)

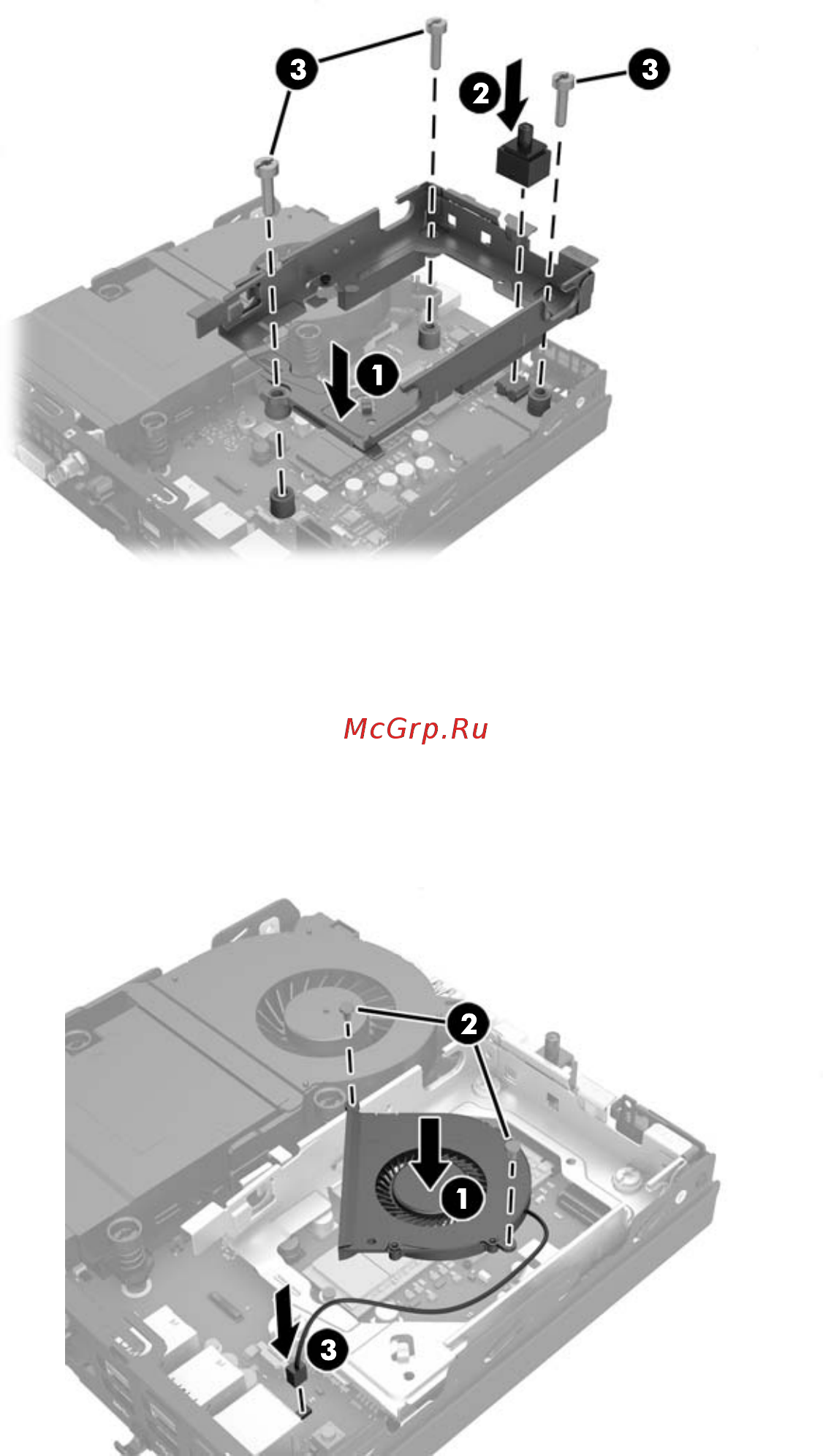

22. Закрепите отсек для жесткого диска на корпусе с помощью трех винтов (3).
23. Если используется модель EliteDesk 800, установите дополнительный вентилятор под жестким
диском.
а. Установите вентилятор на месте в отсек для жесткого диска (1).
б. Затяните два винта, чтобы прикрепить вентилятор к корпусу (2).
в. Подсоедините разъем вентилятора к системной плате (3).
24. Совместите направляющие винты жесткого диска с гнездами в отсеке для жесткого дика в
корпусе компьютера, нажатием установите жесткий диск в отсек, затем сдвиньте его вперед до
упора и закрепите (1).
24 Глава 2 Модернизация оборудования
