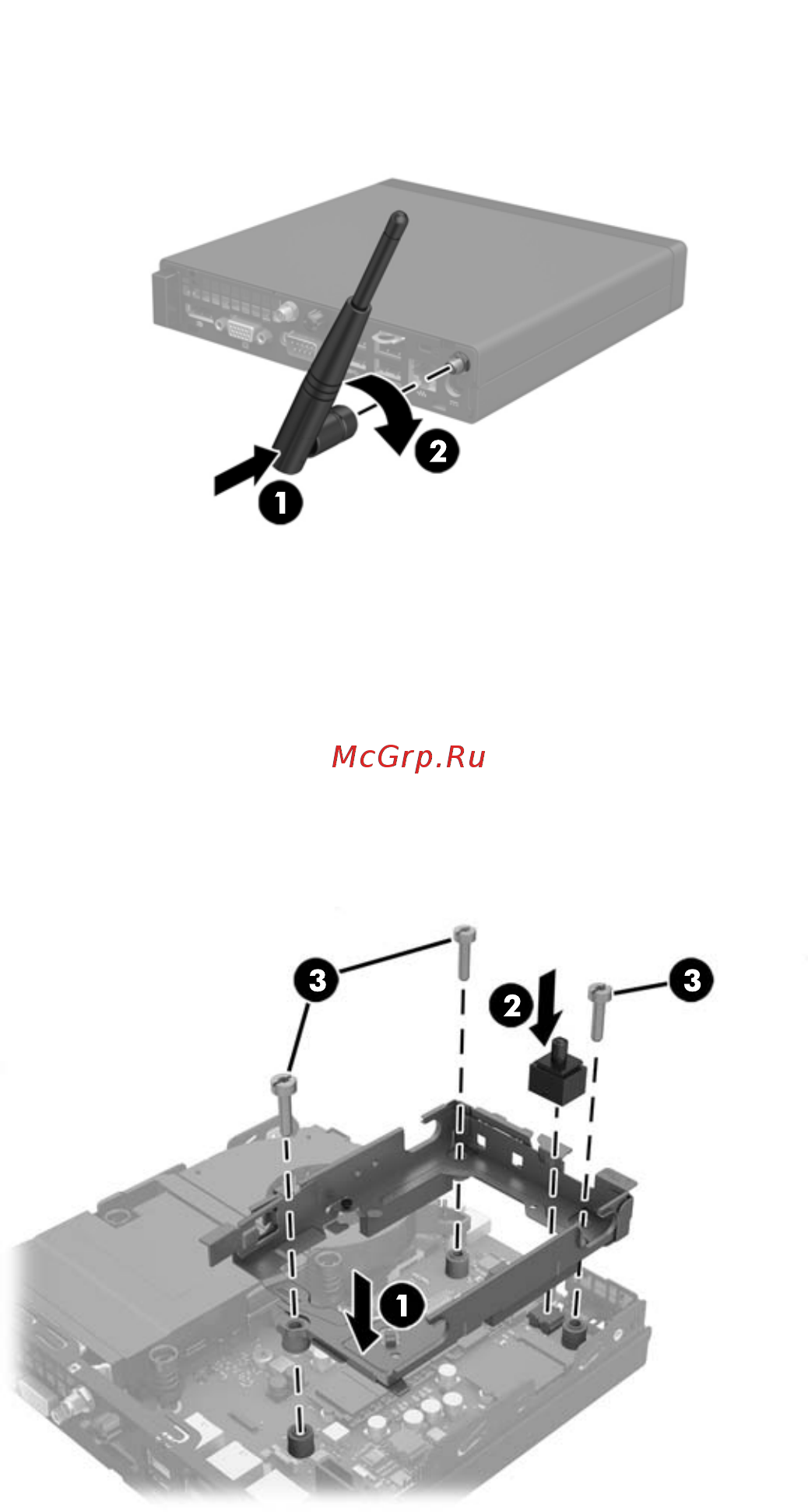

18. Проденьте кабель внешней антенны через каждое отверстие и наверните на каждый кабель
антенну.
19. Подсоедините кабели внешней антенны к модулю WLAN.
20. Установите отсек для жесткого диска в корпус (1).
21. Нажмите на датчик наличия защитной панели, чтобы он встал на место (2).
22. Закрепите отсек для жесткого диска на корпусе с помощью трех винтов (3).
23. Если используется модель EliteDesk 800, установите дополнительный вентилятор под жестким
диском.
а. Установите вентилятор на месте в отсек для жесткого диска (1).
б. Затяните два винта, чтобы прикрепить вентилятор к корпусу (2).
34 Глава 2 Модернизация оборудования
